Descripción

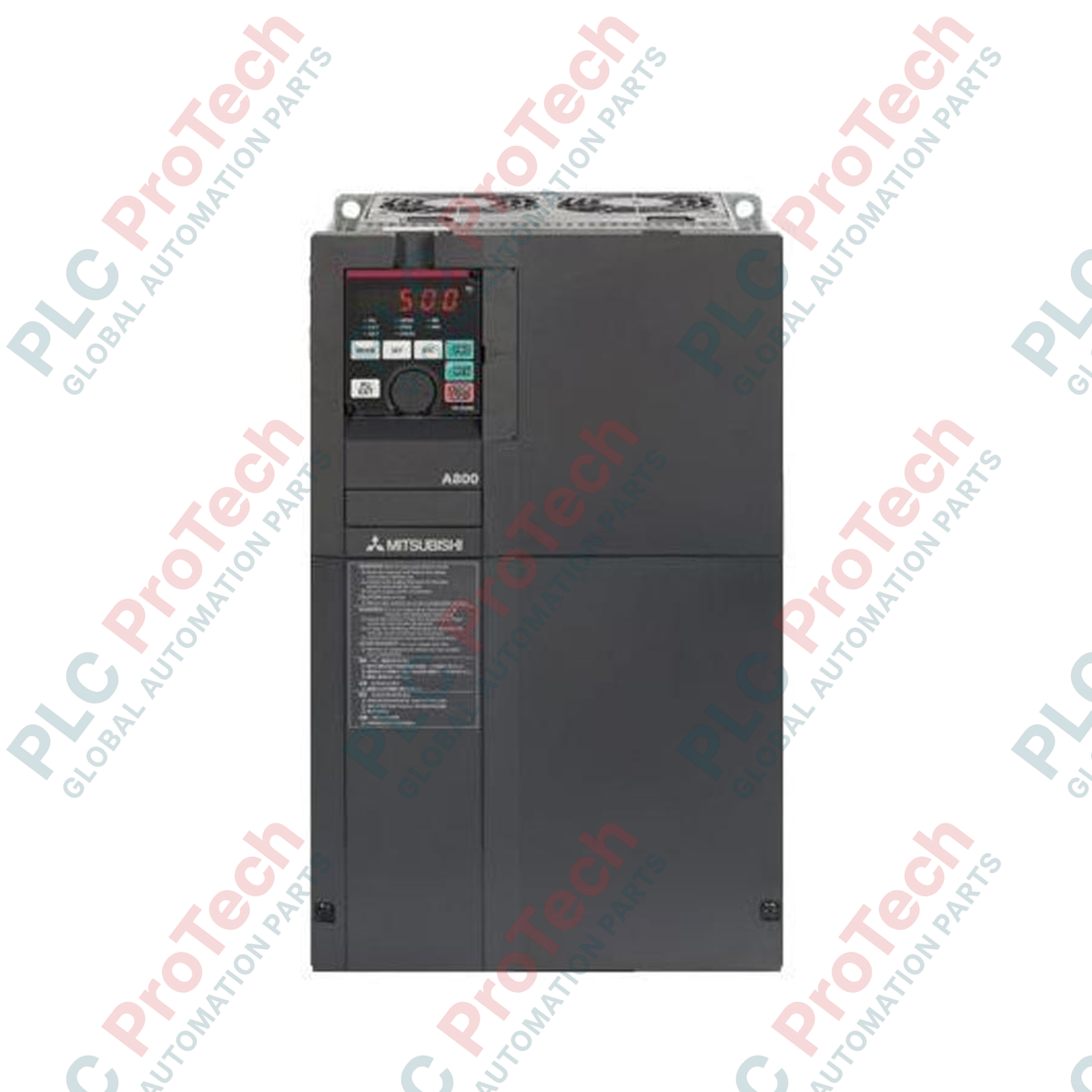

Diseñado para satisfacer las rigurosas exigencias del control de motores industriales pesados, el Mitsubishi Electric FR-A840-01160-2-60 es un variador de frecuencia (VFD) de alto rendimiento de la emblemática serie FR-A800. Este variador de clase 400 V ofrece un control preciso con una corriente nominal Super Light Duty (SLD) de 116 A, lo que lo hace ideal para instalaciones de ventiladores, bombas y maquinaria de alta capacidad. Diseñado con un recubrimiento especializado de placa de circuito barnizado (especificación -60), proporciona una protección fiable contra la humedad y el polvo en entornos exigentes. Su estructura física de tipo abierto IP00 está optimizada para integrarse en paneles de control centralizados y utiliza refrigeración por aire forzado para mantener la eficiencia térmica durante el funcionamiento continuo.
Características
-
Placas de circuito barnizadas: El recubrimiento conformado mejorado (especificación -60) protege los componentes electrónicos de control y potencia frente a la contaminación atmosférica sin conductores estañados.
-
Alta capacidad de corriente: Funciona a 116 A con una clasificación Super Light Duty (SLD), lo que permite operaciones continuas exigentes de servicio pesado.
-
Tolerancias de tensión robustas: Diseñado para sistemas eléctricos de CA trifásicos estándar de 380 V a 500 V, con una tolerancia fiable a fluctuaciones de 323 V a 550 V CA.
-
Diseño optimizado para paneles: La clasificación IP00 de tipo abierto permite instalaciones eficientes y que ahorran espacio en paneles, con refrigeración por aire forzado integrada.
-
Control de alta precisión: Forma parte de la avanzada familia FR-A800 y admite control vectorial real sin sensor y opciones de control vectorial.
Aplicaciones
-
Sistemas de ventilación industrial: Conjuntos de ventiladores de gran volumen, sopladores y sistemas de extracción para salas blancas que requieren una modulación continua de la velocidad.
-
Gestión del agua y las aguas residuales: Bombas centrífugas, estaciones de refuerzo y plantas de procesamiento de fluidos.
-
Control de maquinaria pesada: Extrusoras, grandes líneas transportadoras y sistemas de manipulación de materiales que requieren un control constante del par.
Especificaciones técnicas
| Parámetro |
Valor de la especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
FR-A840-01160-2-60 |
| Serie |
Serie de variadores FR-A800 |
| Clase de tensión |
Clase de 400 V |
| Tensión de entrada de CA nominal |
CA trifásica de 380 V a 500 V, 50 Hz/60 Hz |
| Fluctuación de tensión de CA permisible |
323 V a 550 V CA, 50 Hz/60 Hz |
| Fluctuación de frecuencia permisible |
+/-5% |
| Corriente nominal SLD |
116 A |
| Tipo de control/estructura |
Modelo estándar (-2 = tipo CA) |
| Estructura de protección |
Tipo abierto (IP00) |
| Método de refrigeración |
Refrigeración por aire forzado |
| Recubrimiento de la placa de circuito |
Recubrimiento conformado barnizado (especificación -60) |
| Conductor estañado |
Ninguno |
| Peso del producto |
41 kg (90,4 lb) |
| Peso de envío (calculado) |
43 kg (94,8 libras) |
Conexiones e interfaces
| Bloque de terminales / Interfaz |
Asignación funcional |
| R/L1, S/L2, T/L3 |
Terminales de entrada de alimentación de red de CA trifásica |
| U, V, W |
Salida de CA trifásica de frecuencia variable al motor |
| P/+, N/- |
Terminales de conexión del enlace de CC para la unidad de frenado o el bus de CC compartido |
| PE |
Terminal de tierra de protección / tierra del chasis |
| Terminales de control |
E/S dedicadas, entradas analógicas (0-10 V, 4-20 mA) y salidas de relé multifunción |
Perspectivas de ingeniería empíricas
Modelos alternativos y compatibilidad
Al migrar sistemas antiguos de la serie FR-A700, la serie FR-A800 proporciona conversión de parámetros compatible con versiones anteriores. Las configuraciones de parámetros pueden importarse mediante el software FR Configurator2 de Mitsubishi. Tenga en cuenta que las asignaciones de los terminales de control son muy similares, pero es necesario confirmar manualmente las asignaciones del circuito de parada de seguridad debido a la implementación de las normas de seguridad en la arquitectura FR-A800.
Errores comunes de aplicación y notas de ingeniería
Dado que este VFD pesa 41 kg y depende de una refrigeración por aire forzado de alta velocidad, los diseñadores de paneles deben garantizar un flujo de aire adecuado. Los armarios sellados requieren intercambiadores de calor activos o unidades de aire acondicionado para gestionar la carga térmica generada por el variador en condiciones de carga SLD continua de 116 A. Es necesario mantener una holgura mínima de 100 mm por encima y por debajo de los ventiladores de refrigeración para evitar apagados térmicos.
Consejos de puesta en marcha y cableado
Durante la puesta en marcha inicial, verifique que el parámetro 9 (relé O/L térmico electrónico) coincida con los datos de la placa de características del motor específico. Asegúrese de que todos los cables de señales de control (como las entradas analógicas de velocidad de 0-10 V) estén tendidos en conductos apantallados y exclusivos, separados del cableado de entrada y salida de alta potencia, para eliminar el acoplamiento electromagnético de alta frecuencia.
Directrices de instalación
ADVERTENCIA CRÍTICA: Antes de iniciar cualquier procedimiento de instalación o mantenimiento, asegúrese de que todas las fuentes de alimentación de CA que suministran corriente a los terminales R/L1, S/L2 y T/L3 estén bloqueadas y etiquetadas físicamente. Después de desconectar la alimentación, espere un mínimo de 10 minutos para permitir que los condensadores del enlace de bus de CC interno se descarguen por completo. Verifique que la tensión entre los terminales P/+ y N/- sea de 0 V utilizando un multímetro digital calibrado antes de manipular los terminales.
1
Monte el VFD verticalmente sobre una superficie rígida, plana y resistente al calor dentro del armario eléctrico para maximizar las corrientes de aire convectivas.
2
Conecte el terminal de tierra dedicado (PE) directamente a la placa de puesta a tierra del sistema mediante un conductor de cobre de baja impedancia.
3
Realice las conexiones de alimentación de entrada y de los terminales del motor con herramientas de par calibradas, asegurando la secuencia de fases correcta en las salidas U, V y W.
