Descripción

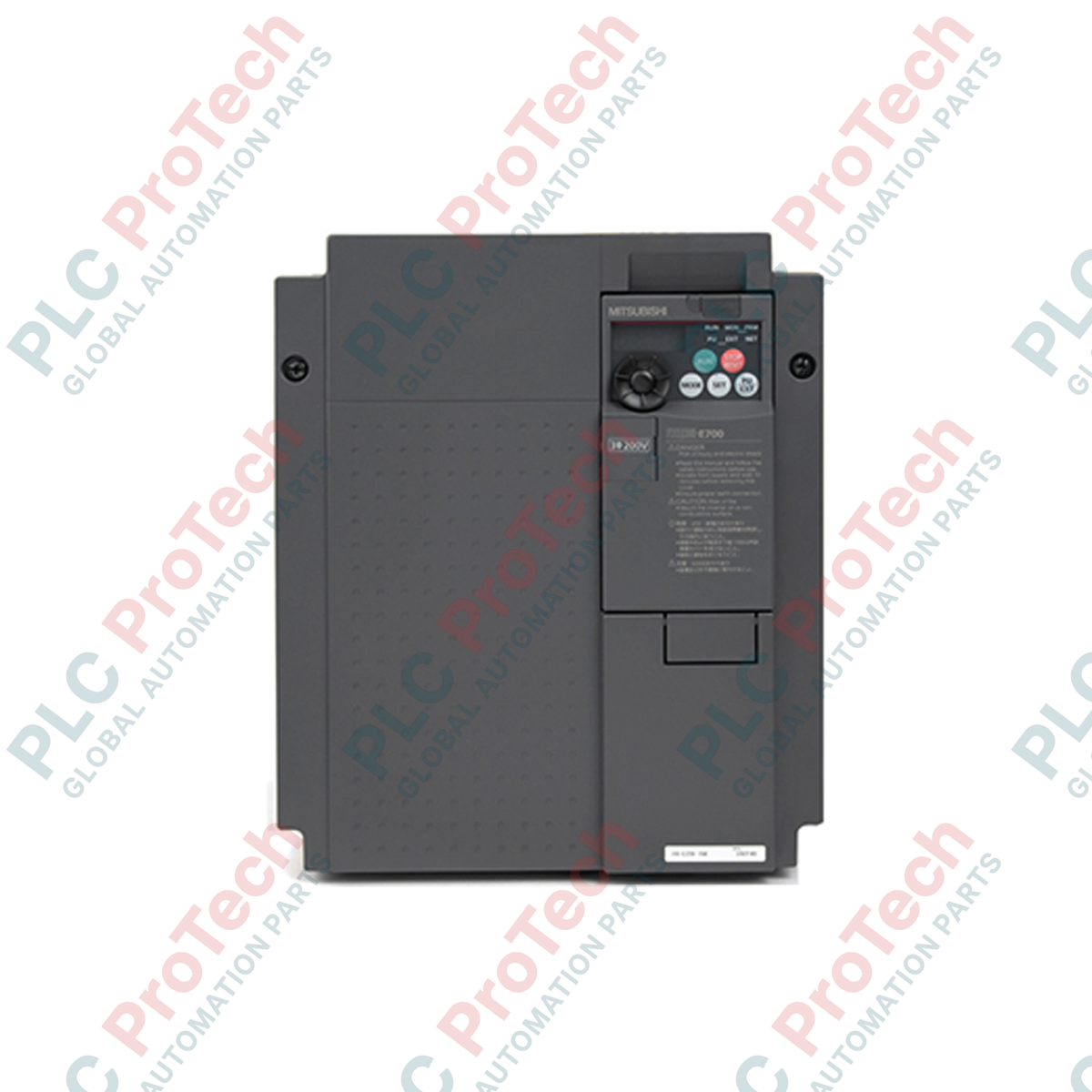

Diseñado para una regulación sumamente precisa de la velocidad y el par en aplicaciones de servicio pesado, el Mitsubishi Electric FR-E720-15K es un variador de frecuencia robusto de 15 kW de la prestigiosa serie FR-E700, reconocida mundialmente. Funciona con una fuente de alimentación trifásica de clase 200 V e integra un avanzado control vectorial del flujo magnético para proporcionar un par excepcional incluso a bajas frecuencias de funcionamiento, lo que lo convierte en una excelente opción para maquinaria exigente y procesos automatizados.
Características
-
Control vectorial avanzado del flujo magnético: Proporciona un alto par de arranque (200 % a 0,5 Hz) y un rendimiento óptimo del motor en todo el rango de velocidades.
-
Mayor tolerancia a sobrecargas: La robusta protección de circuitos permite límites temporales de sobrecarga de hasta el 200 % durante 3 segundos.
-
Integración integral de seguridad: Las funciones de seguridad integradas de desconexión segura de par (STO) cumplen con las directivas europeas relativas a la maquinaria.
-
Sistema de refrigeración por aire forzado: Los ventiladores de refrigeración integrados y de bajo ruido mantienen temperaturas internas óptimas durante ciclos operativos de alta exigencia.
-
Comunicaciones flexibles: El puerto de comunicación serie RS-485 integrado de serie permite una integración fluida con PLC y redes.
Aplicaciones
-
Sistemas de manipulación de materiales: Transportadores, líneas de clasificación y sistemas automatizados de almacenamiento.
-
Movimiento de fluidos y aire: Sopladores industriales de servicio pesado, ventiladores de extracción y estaciones de bombeo centrífugo.
-
Procesamiento de alimentos y embalaje: Bombas dosificadoras de alta precisión, máquinas selladoras y equipos de embalaje.
-
Componentes de máquinas herramienta: Taladros, husillos de rectificado y mesas de posicionamiento multieje que requieren un par constante a baja velocidad.
Especificaciones técnicas
| Parámetro |
Valor |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
FR-E720-15K |
| Serie del producto |
Serie FR-E700 |
| Capacidad del motor aplicable |
15 kW (20 HP) |
| Capacidad nominal |
23,9 kVA |
| Corriente de salida nominal |
60 A |
| Corriente nominal de sobrecarga |
150 % durante 60 segundos, 200 % durante 3 segundos (características de tiempo inverso) |
| Tensión de salida nominal |
Trifásica, de 200 V a 240 V CA |
| Tensión de entrada / Frecuencia |
Trifásica, de 200 V a 240 V CA, 50 Hz / 60 Hz |
| Fluctuación de tensión permitida |
De 170 V a 264 V CA, 50 Hz / 60 Hz |
| Capacidad de la fuente de alimentación |
28 kVA |
| Par de frenado regenerativo |
20 % (clasificación mínima de corta duración) |
| Sistema de refrigeración |
Refrigeración por aire forzado |
| Peso neto |
6,5 kg (14,3 lb) |
| Peso de envío (calculado) |
8,0 kg (17,6 lb) |
Información técnica empírica
Modelos alternativos y compatibilidad
Al sustituir sistemas FR-E520 antiguos por el FR-E720-15K, tenga en cuenta que las dimensiones físicas y la ubicación de los orificios de montaje pueden variar ligeramente. Los parámetros del variador pueden migrarse sin problemas mediante el software FR Configurator; sin embargo, cualquier asignación personalizada de terminales para la secuenciación lógica debe validarse manualmente en la nueva configuración del bloque de terminales.
Errores comunes de aplicación y notas de ingeniería
El FR-E720-15K requiere una consideración térmica cuidadosa cuando se instala en envolventes selladas. Como disipa una cantidad considerable de calor a plena capacidad de carga de 60A, las configuraciones de ventilación estándar requieren al menos 50 mm de espacio libre por encima y por debajo del chasis. Al conmutar frecuentemente cargas de alta inercia, se puede superar la capacidad interna de par de frenado del 20 %; se recomienda encarecidamente una resistencia de frenado externa para evitar disparos por sobretensión (E.OV3) durante las fases de desaceleración.
Consejos de puesta en marcha y cableado
Para mitigar la interferencia electromagnética (EMI) de alta frecuencia típica de las frecuencias portadoras de 15 kW, asegúrese de que los cables del motor apantallados estén pelados y conectados a tierra mediante abrazaderas metálicas de puesta a tierra de 360 grados directamente a la placa posterior del panel. Separe todo el cableado de control analógico de baja tensión (0-10V / 4-20mA) de los cables de alimentación principales al menos 10 cm y, cuando sea posible, tiéndalos en conduits metálicos separados.
Directrices de instalación
ADVERTENCIA CRÍTICA: CUMPLIMIENTO DE LAS NORMAS DE SEGURIDAD
Riesgo de descarga eléctrica grave. Asegúrese de que todas las líneas de alimentación de CA entrantes estén físicamente desconectadas, bloqueadas y etiquetadas antes de acceder a los terminales de control. Espere al menos 10 minutos después de apagar la alimentación para que los condensadores internos del bus de CC se descarguen por completo. Verifique la ausencia de tensión en los terminales de CC antes de realizar cualquier tarea de instalación o mantenimiento.
1
Montaje mecánico: Monte el inversor verticalmente sobre una superficie plana y sin vibraciones usando tornillos M5. Asegúrese de que el flujo de aire del ventilador de refrigeración no esté obstruido.
2
Terminales de alimentación: Conecte las líneas de alimentación de entrada a R/L1, S/L2 y T/L3. Conecte los cables del motor a U, V y W. No conecte la alimentación de entrada a los terminales de salida, ya que destruirá el módulo de potencia.
3
Conexión a tierra: Conecte a tierra la unidad inversora directamente mediante el terminal dedicado de tierra de protección (PE). Use un calibre de cable adecuado para un sistema de 15 kW.
4
Selección de lógica: Configure el puente de lógica de control sumidero/fuente según las salidas de su tarjeta controladora antes de realizar el cableado del circuito de control.
