Descripción

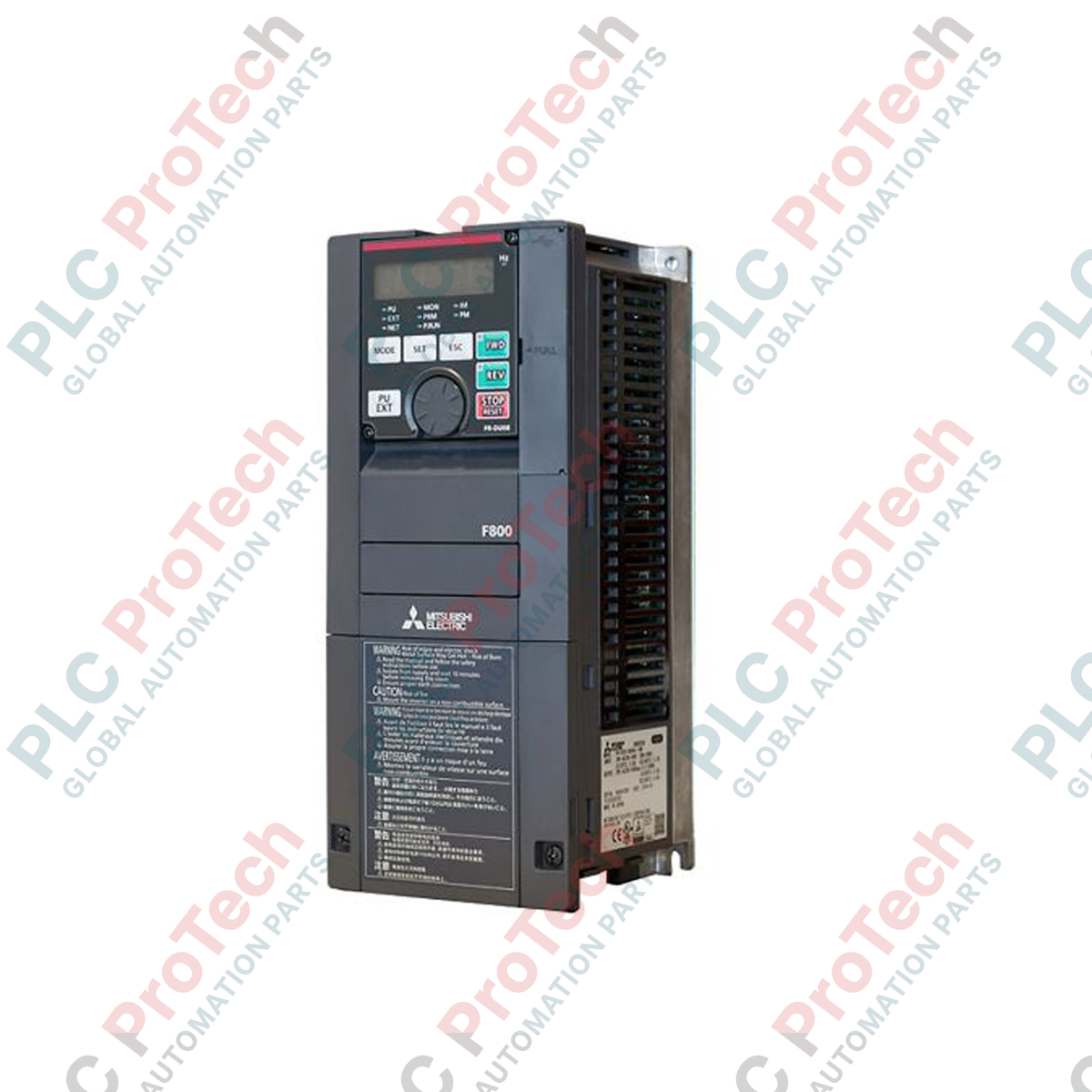

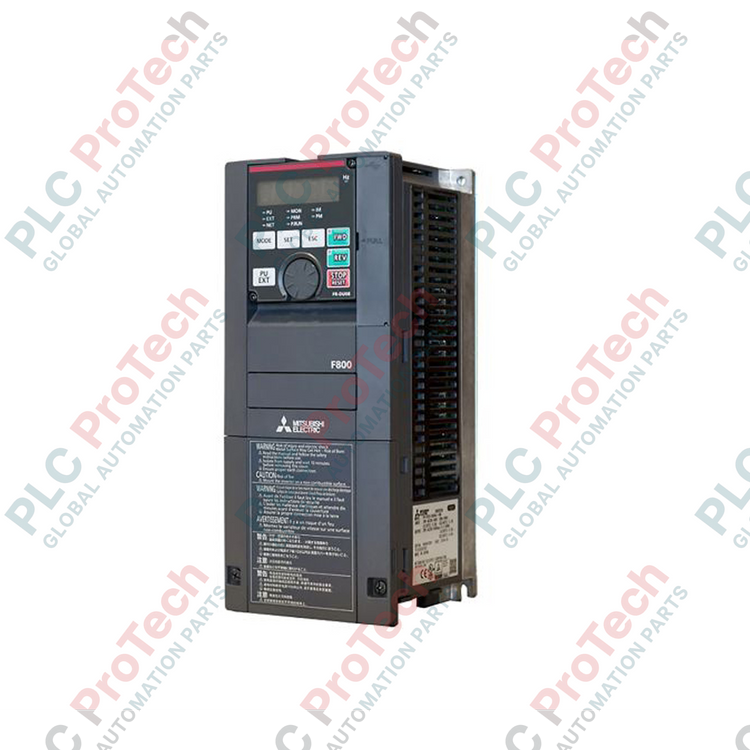

Optimizado para el control del caudal en instalaciones de bombas y ventiladores de servicio pesado, el Mitsubishi Electric FR-F840-03250-2-60 funciona como un variador de frecuencia de alta capacidad de la serie FR-F800. Este variador industrial está diseñado específicamente para controlar ventiladores, bombas y compresores, y ofrece un funcionamiento de alta eficiencia mediante algoritmos inteligentes de ahorro energético. Gracias a su control avanzado de excitación, supervisa continuamente la demanda de carga para optimizar el par y reducir el consumo de energía en tiempo real.
Características
-
Control avanzado de excitación óptima: equilibra automáticamente el flujo magnético del motor para lograr una alta eficiencia energética incluso con condiciones de carga variables.
-
Doble clasificación de sobrecarga: admite configuraciones operativas de servicio superligero (SLD) y servicio ligero (LD) para adaptarse a perfiles de carga específicos.
-
Control de múltiples bombas: los algoritmos PID avanzados y de control de múltiples bombas integrados permiten coordinar el funcionamiento de varias bombas auxiliares.
-
Función de seguridad integrada: cuenta con entradas de seguridad funcional que cumplen las normas de seguridad SIL 2 / PL d.
-
Funcionalidad PLC integrada: permite programar lógica básica directamente en el variador, reduciendo la necesidad de mini-PLC externos.
Aplicaciones
-
Agua y aguas residuales: bombas de captación, estaciones de refuerzo y sistemas de sopladores de aireación.
-
Sistemas HVAC: unidades industriales de tratamiento de aire (AHU) de gran escala, torres de refrigeración y enfriadores.
-
Automatización industrial: colectores de polvo, ventiladores de extracción y sistemas municipales de ventilación.
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
FR-F840-03250-2-60 |
| Nombre de la serie |
Serie FR-F800 |
| Rango de tensión de entrada |
CA trifásica de 380 a 500 V (50/60 Hz) |
| Corriente de salida nominal (SLD) |
325 A |
| Corriente de salida nominal (LD) |
290 A |
| Método de control |
Control V/f, control vectorial avanzado del flujo magnético, control de excitación óptima |
| Grado de protección de la envolvente |
IP00 (tipo abierto) |
| Temperatura ambiente de funcionamiento |
De -10 a +50 °C (sin congelación; clasificación LD hasta +40 °C sin reducción de capacidad) |
| Peso de envío (calculado) |
74,0 kg |
Conexiones e interfaces
| Grupo de terminales |
Asignación de funciones |
| R/L1, S/L2, T/L3 |
Conexiones de entrada de alimentación principal de CA trifásica. |
| U, V, W |
Conexiones de salida de potencia para motores de CA trifásicos. |
| P/+, PR, N/- |
Terminales del enlace de CC para unidades de frenado opcionales o configuraciones de bus de CC compartido. |
| Terminales de control |
Entradas analógicas (tensión/corriente), entradas digitales multifunción, parada de seguridad (S1/S2/SIC) y salidas de relé. |
Modelos alternativos y compatibilidad
La unidad actúa como reemplazo moderno directo de la antigua serie FR-F740-03250. Al sustituir modelos antiguos de la serie F700, los archivos de configuración de parámetros pueden migrarse mediante el paquete de software FR Configurator2. Tenga en cuenta que las dimensiones físicas y los patrones de los pernos de montaje pueden diferir ligeramente de los de la serie antigua; asegúrese de que la distribución dentro de los armarios cerrados permita las holguras de ventilación requeridas por el diseño FR-F800.
Problemas de aplicación y notas de ingeniería
Este variador de gran capacidad requiere una disipación térmica considerable durante las cargas máximas. Asegúrese de que su envolvente eléctrica disponga de ventilación activa capaz de alejar el aire caliente de los disipadores del variador, especialmente si funciona de forma continua en entornos con una temperatura ambiente superior a 40 grados C. Para instalaciones a más de 1000 metros sobre el nivel del mar, aplique un factor de reducción de corriente del 1 % por cada 100 metros, hasta una altitud máxima de 2500 metros.
Consejos de puesta en marcha y cableado
Conecte siempre el variador a tierra de forma independiente mediante una conexión de puesta a tierra de clase D con una ruta de baja impedancia. Las corrientes de tierra generadas por la conmutación PWM de alta frecuencia pueden interferir con las señales analógicas sensibles de campo cercano. Se recomienda encarecidamente instalar los cables del encoder, el transductor y los circuitos de control en conductos independientes y apantallados, aislados de los cables principales de salida del motor U/V/W por al menos 30 cm.
Directrices de instalación
ADVERTENCIA CRÍTICA: RIESGO DE ALTA TENSIÓN
Antes de iniciar cualquier trabajo de instalación, mantenimiento o cableado de terminales, desconecte completamente la fuente de alimentación principal. Espere al menos 10 minutos para que los condensadores del bus de CC interno se descarguen de forma segura. Verifique que la lámpara indicadora de carga de la cubierta frontal esté completamente apagada y mida la tensión entre los terminales P/+ y N/- para confirmar que sea inferior a 30 VCC.
1
Monte el variador en posición vertical sobre una superficie vertical plana y no inflamable, como una placa posterior metálica, para garantizar un flujo de aire convectivo óptimo a través de los disipadores montados en la parte posterior.
2
Conecte las tomas de tierra estructurales a los terminales de tierra designados. Conecte firmemente las líneas de alimentación entrantes R/L1, S/L2 y T/L3, así como los cables del motor U, V y W, utilizando las especificaciones de par de apriete de los pernos de terminal M8/M10 indicadas.
3
Conecte las entradas de seguridad externas a los terminales de seguridad S1/S2 de doble canal si se requiere integrar una parada de emergencia, asegurándose de retirar el puente si utiliza un relé de seguridad externo.
