Descripción

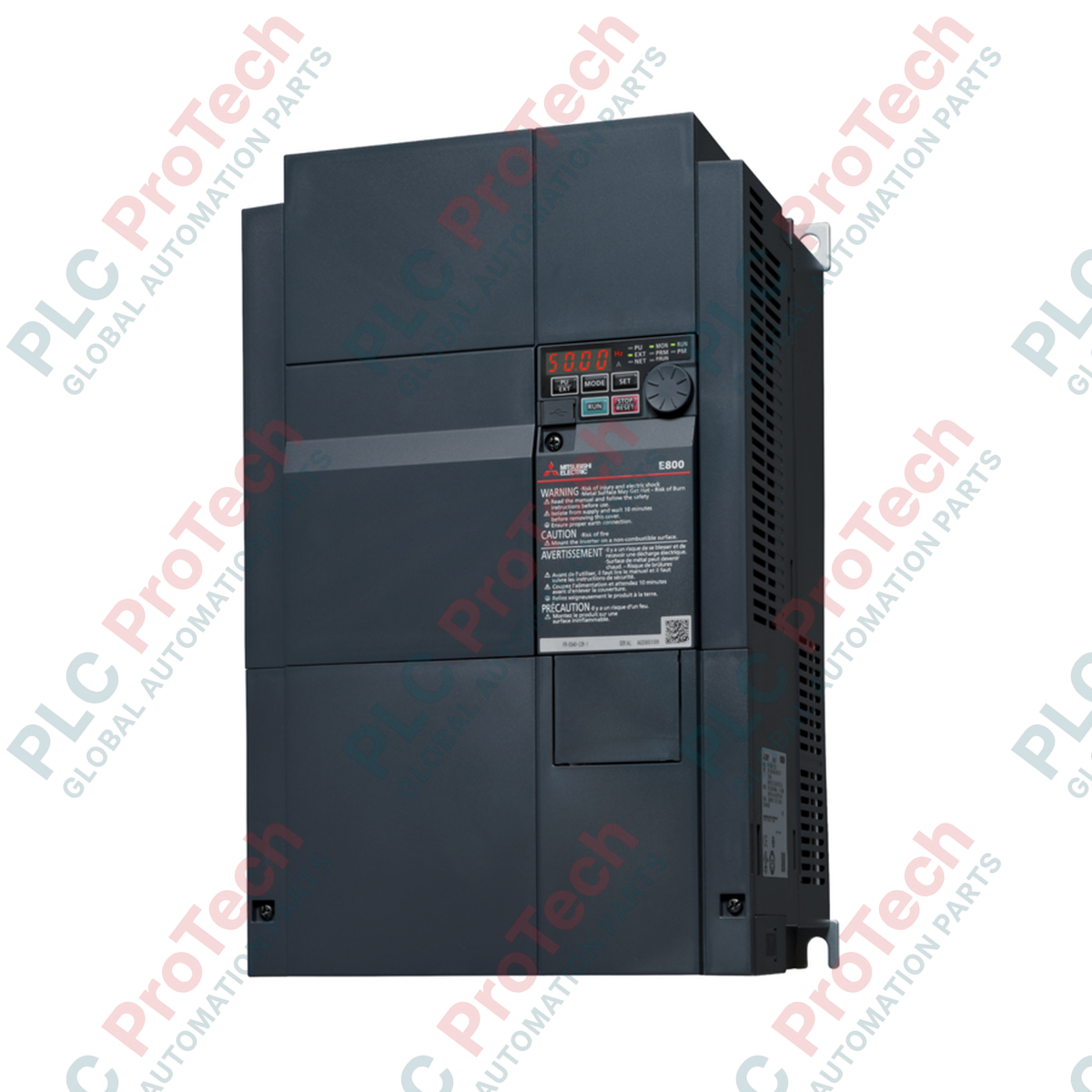

La integración del Mitsubishi Electric FR-E840-0380-4-60 en una red de control de motores industriales permite regular la velocidad con precisión y gestionar el par de forma fiable en sistemas trifásicos exigentes. Este variador de frecuencia de clase 400 V de la serie FR-E800 tiene una corriente nominal para servicio normal (ND) de 38 A y está diseñado específicamente con funciones de parada de seguridad y un recubrimiento resistente para la placa de circuito, capaz de soportar entornos industriales adversos.
Características
-
Clase de tensión: Diseño de alto rendimiento de clase 400 V, optimizado para redes eléctricas trifásicas estándar internacionales.
-
Recubrimiento conformal: Las placas de circuito cuentan con un recubrimiento protector (especificación -60) para protegerlas del polvo, la humedad y los gases corrosivos.
-
Lógica de control flexible: Configurado para el control de entrada con lógica de fuente y una señal de parada de seguridad fija con lógica de fuente.
-
Supervisión y salida: El terminal AM integrado permite una supervisión analógica precisa basada en tensión.
-
Diseño térmico avanzado: Diseñado sin conductores chapados, priorizando la durabilidad de los materiales y una disipación térmica uniforme.
Aplicaciones
- Sistemas transportadores y de manipulación de materiales que requieren un control estricto del par.
- Ventiladores industriales, extractores y sistemas de bombeo centrífugo.
- Maquinaria de envasado, embalaje y etiquetado.
- Maquinaria para la industria textil, el procesamiento de papel y la fabricación.
Especificaciones técnicas
| Parámetro |
Valor |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
FR-E840-0380-4-60 |
| Serie |
FR-E800 |
| Clase de tensión de entrada |
Clase de 400 V (entrada trifásica) |
| Corriente nominal para servicio normal (ND) |
38,0 A |
| Frecuencia nominal |
50 Hz (ajuste inicial) |
| Lógica de la señal de entrada |
Lógica de fuente (estado inicial) |
| Señal de parada de seguridad |
Lógica de fuente (fija) |
| Especificación del protocolo de supervisión |
Tensión (terminal AM) |
| Protección de la placa de circuito |
Con recubrimiento (especificación -60) |
| Conductor chapado |
Sin conductores chapados |
| Peso neto |
11,0 kg |
| Peso de envío (calculado) |
14,0 kg |
Conexiones e interfaces
| Terminal / Puerto |
Función / Asignación del circuito |
| AM |
Terminal de supervisión de salida de tensión analógica. |
| S1, S2, SC |
Terminales del circuito de entrada de parada de seguridad (configuración de lógica de fuente). |
| R/L1, S/L2, T/L3 |
Terminales de entrada de alimentación de CA trifásica. |
| U, V, W |
Conexiones de salida de CA trifásica al motor. |
Modelos alternativos y compatibilidad
El FR-E840-0380-4-60 pertenece a la moderna generación FR-E800 y sucede a muchos modelos de la serie FR-E700 anterior. Al realizar la migración, tenga en cuenta que las dimensiones físicas y la posición de los terminales pueden variar. Los sufijos como «-60» son fundamentales para las instalaciones en plantas de producción con condiciones agresivas, mucha humedad o alta concentración de sustancias químicas; el uso de variantes estándar sin recubrimiento en estos entornos reducirá drásticamente el tiempo medio entre fallos (MTBF).
Errores de aplicación y notas de ingeniería
Al diseñar envolventes de control selladas, no confíe únicamente en el ventilador de refrigeración integrado. Un variador de 38 A disipa una cantidad significativa de energía térmica durante los ciclos de carga elevada. Asegúrese de calcular la ventilación del armario local para evitar que la temperatura interna supere los 50 °C. Asegúrese de que las entradas de seguridad de la lógica de origen estén configuradas únicamente con fuentes de alimentación externas seguras y aisladas para evitar problemas de ruido de modo común.
Consejos para la puesta en marcha y el cableado
Pase siempre los cables de alimentación del motor y las líneas de control/señal por conductos metálicos separados y aislados. Mantenga lo más corta posible la distancia entre los terminales de salida del variador (U, V, W) y el motor; si los cables del motor superan los 30 metros, se recomienda encarecidamente instalar un reactor de CA de salida para suprimir las corrientes capacitivas parásitas y proteger el aislamiento del motor de los picos de tensión de alto dV/dt.
Directrices de instalación
ADVERTENCIA CRÍTICA: Los condensadores del bus de CC interno siguen teniendo tensiones peligrosas incluso después de aislar la alimentación de red. Desconecte toda la alimentación principal y espere al menos 10 minutos. Confirme que la lámpara de carga se haya apagado por completo y compruebe que la tensión entre los terminales del circuito principal sea de aproximadamente 0 V antes de intentar cablear o inspeccionar la unidad.
1
Monte el inversor en posición vertical sobre una superficie plana y no inflamable. Asegúrese de dejar zonas de circulación de aire de al menos 50 mm por encima y por debajo de la estructura del variador.
2
Conecte el cable de puesta a tierra física directamente al terminal de tierra específico del variador antes de cablear las líneas de entrada de alimentación.
3
Conecte los cables de alimentación de CA trifásica a R/L1, S/L2 y T/L3. Conecte las líneas de salida U, V y W a los terminales del motor.
4
Vuelva a comprobar los puentes del circuito de parada de seguridad y los ajustes de selección lógica antes de energizar el dispositivo para la primera prueba de giro.
