Descripción

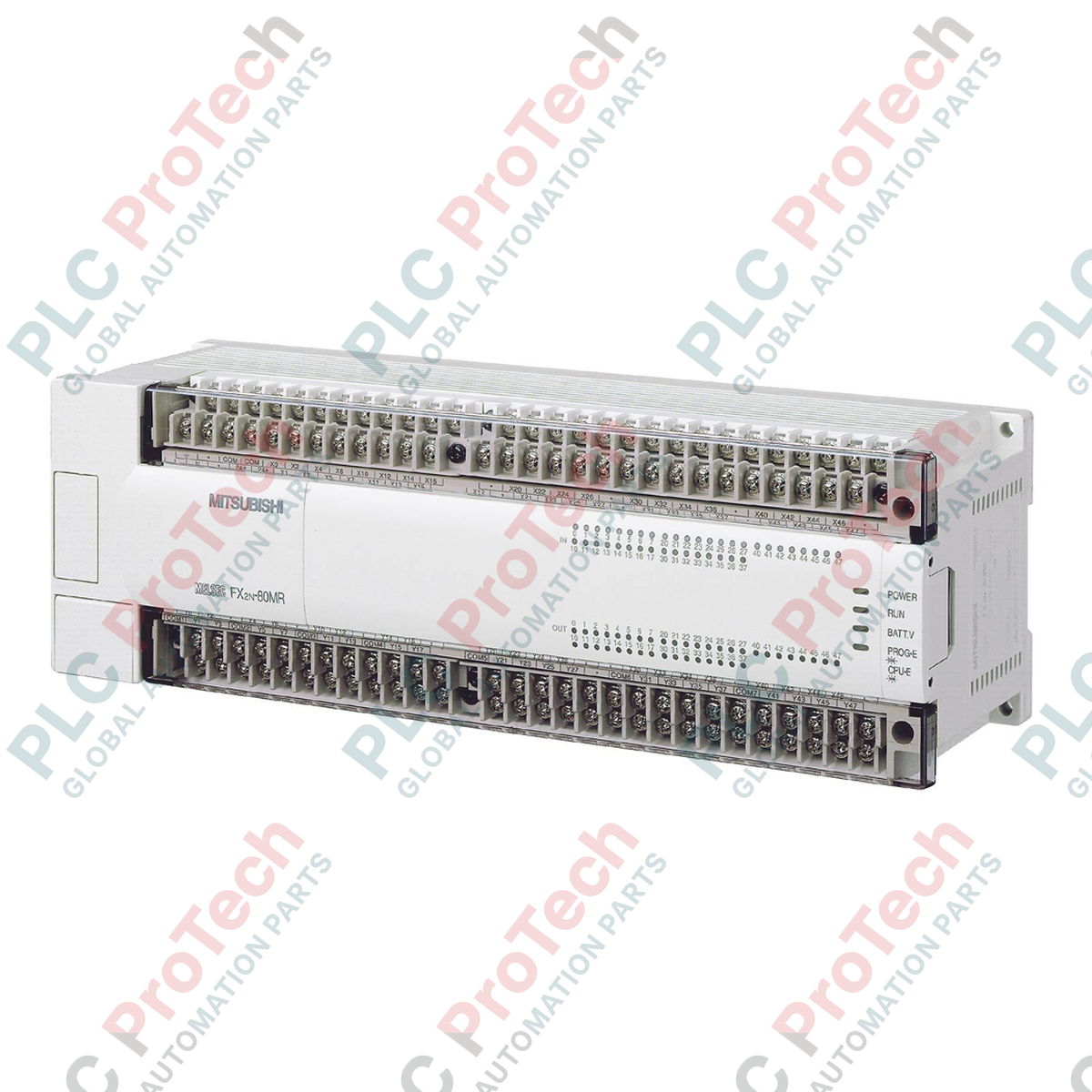

Con capacidad para gestionar hasta 80 puntos físicos de E/S locales, el Mitsubishi Electric FX2N-80MR-DS es un controlador de alta velocidad alimentado por CC dentro de la arquitectura de micro-PLC FX2N heredada. Esta unidad base integra el procesamiento, la memoria y el control de E/S de alta densidad en un único chasis compacto. Funciona con una fuente de alimentación nominal de 24 V CC y está diseñada para entornos de campo donde no hay red eléctrica de CA disponible o donde son obligatorios los sistemas de alimentación con respaldo de batería. La plataforma cuenta con 40 entradas digitales y 40 salidas de relé, que proporcionan un aislamiento sólido y una alta capacidad de conmutación para diversos actuadores y sensores industriales.
Características principales
-
Infraestructura de alimentación de CC: Diseñado para funcionar directamente con 24 V CC (+20 % / -15 % de ondulación), lo que lo hace especialmente adecuado para maquinaria móvil, instalaciones marinas y sistemas críticos con alimentación de respaldo.
-
Lógica de entrada seleccionable: 40 entradas digitales integradas configurables como drenador (NPN) o fuente (PNP) para adaptarse a las topologías existentes de sensores de campo.
-
Salidas de relé robustas: 40 salidas de relé electromagnético capaces de conmutar hasta 2 A por punto para circuitos de carga de CA y CC.
-
Procesamiento y memoria: Capacidades integradas de memoria de programa RAM y EEPROM de 16.000 pasos para algoritmos complejos de control industrial.
-
Entradas de alta velocidad: Incluye fases integradas de contador de alta velocidad (hasta 60 kHz monofásico y 20 kHz bifásico) para la retroalimentación directa de codificadores rotatorios.
-
Arquitectura ampliable: Totalmente compatible con los bloques de expansión de la serie FX2N, módulos de funciones especiales (analógicos, de temperatura y de posicionamiento) y adaptadores de comunicación.
Aplicaciones
-
Control distribuido de bombas y válvulas: Ideal para plantas de purificación de agua y estaciones de bombeo remotas que utilizan baterías de matrices solares de corriente continua.
-
Sistemas de manipulación de materiales y transportadores: Proporciona una alta densidad de E/S para gestionar múltiples sensores fotoeléctricos, enclavamientos y válvulas solenoides neumáticas.
-
Automatización de equipos móviles: Se utiliza en vehículos utilitarios, embarcaciones marinas y equipos de transporte pesado cuya alimentación a bordo es estrictamente de 24 V CC.
-
Maquinaria auxiliar de embalaje: Realiza un control lógico rápido para estaciones de sellado, corte y envoltura que requieren operaciones con relés aislados.
Tabla de especificaciones técnicas
| Parámetro |
Valor de la especificación |
| Fabricante |
Mitsubishi Electric |
| Referencia del modelo |
FX2N-80MR-DS |
| Serie del producto |
Serie MELSEC FX2N |
| Tensión de funcionamiento |
24 V CC (+20 % / -15 %) |
| Puntos de E/S totales |
80 puntos |
| Entradas digitales |
40 puntos (24 V CC, drenador/fuente) |
| Salidas digitales |
40 puntos (relé, aislados) |
| Corriente de carga máx. del relé |
2 A por punto; 8 A por grupo (4 puntos); 30 V CC / 240 V CA máx. |
| Memoria de programa |
16.000 pasos (RAM/EEPROM interna o casete opcional) |
| Tiempo de respuesta |
Entradas: aprox. 10 ms; salidas: aprox. 10 ms (retardo mecánico del relé) |
| Consumo de corriente interno |
40 W (consumo máximo de energía) |
| País de origen |
Japón |
| Peso de envío (calculado) |
1,45 kg |
| Dimensiones del paquete (calculadas) |
310 mm x 115 mm x 110 mm |
Conexiones e interfaces
| Designación del terminal |
Especificación de función/conexión |
| + / - (Alimentación) |
Terminales principales de alimentación de entrada de 24 V CC. |
| Terminal S / S |
Terminal común de entrada. Conéctelo a 24 V para la configuración Sink (NPN) o a 0 V para la configuración Source (PNP). |
| X000 a X047 |
Entradas digitales de 40 canales. X000 a X005 son compatibles con contadores de alta velocidad. |
| COM0 a COM7 |
Terminales de retorno comunes para grupos de salidas de relé aislados. |
| Y000 a Y047 |
Contactos de relé físicos de 40 canales. Los fusibles de los circuitos externos deben dimensionarse según las agrupaciones de cargas. |
Información de ingeniería empírica
Modelos alternativos y compatibilidad
El FX2N-80MR-DS utiliza una arquitectura clásica de micro-PLC antigua. Si está adaptando o sustituyendo un FX2-80MR-D antiguo, el modelo FX2N ofrece un espaciado físico equivalente, pero funciona con velocidades de procesamiento considerablemente superiores y una biblioteca de instrucciones más amplia. Para las migraciones modernas, tenga en cuenta que la gama FX2N ha sido sustituida por la serie MELSEC iQ-F (FX5U). La actualización a un FX5U-80MR/DS requiere un módulo de conversión de bus FX5-CNV-BUS para conservar las unidades de expansión FX2N antiguas posteriores.
Errores de aplicación y notas de ingeniería
El desgaste de los relés es la causa de fallos más común en este dispositivo en entornos de alta exigencia. Al accionar cargas inductivas (como válvulas solenoides de CC o bobinas de contactores de motor), debe instalar un diodo de rueda libre externo (para cargas de CC) o un circuito supresor RC (para cargas de CA) en paralelo con la carga. De no hacerlo, se producirá un arco eléctrico en los contactos, se degradarán los relés internos y se producirán fallos prematuros por soldadura de contactos. Mantenga un espacio de ventilación adecuado alrededor del PLC; la temperatura ambiente de funcionamiento dentro del panel no debe superar los 55 degC.
Consejos de puesta en servicio y cableado
Asegúrese de que el terminal S/S (Sink/Source) esté conectado directamente a la tensión de referencia correcta antes de encender la unidad. Si se deja flotante, las entradas digitales no se registrarán. Si dirige líneas de encoder a X000 hasta X005, utilice cableado blindado de par trenzado de alta calidad y conecte el blindaje en un único punto cerca de la barra de tierra del panel para suprimir las EMI de alta frecuencia.
Directrices de instalación
ADVERTENCIA CRÍTICA: Verifique que todas las líneas entrantes de 24 V CC y los circuitos de carga de CA/CC del lado de campo estén completamente desenergizados antes de conectar los terminales o instalar el chasis. Bajo ninguna circunstancia deben cablearse bloques de terminales energizados. El incumplimiento puede dañar componentes lógicos sensibles y causar lesiones físicas.
-
1
Monte la unidad base horizontalmente en un riel DIN estándar de 35 mm. Asegúrese de que las ranuras de ventilación superior e inferior no estén obstruidas por canaletas de cableado adyacentes ni envolventes metálicas.
-
2
Conecte un cable de puesta a tierra del sistema dedicado desde el terminal de Tierra Funcional (FE) del PLC a una barra de tierra de cobre de baja impedancia.
-
3
Conecte las líneas de alimentación de 24 V CC a los terminales «+» y «-» utilizando secciones transversales de al menos 1,25 mm2 (AWG 16).
-
4
Verifique nuevamente la configuración Sink/Source comprobando el puente en el terminal S/S antes de energizar el armario de control.
