Descripción

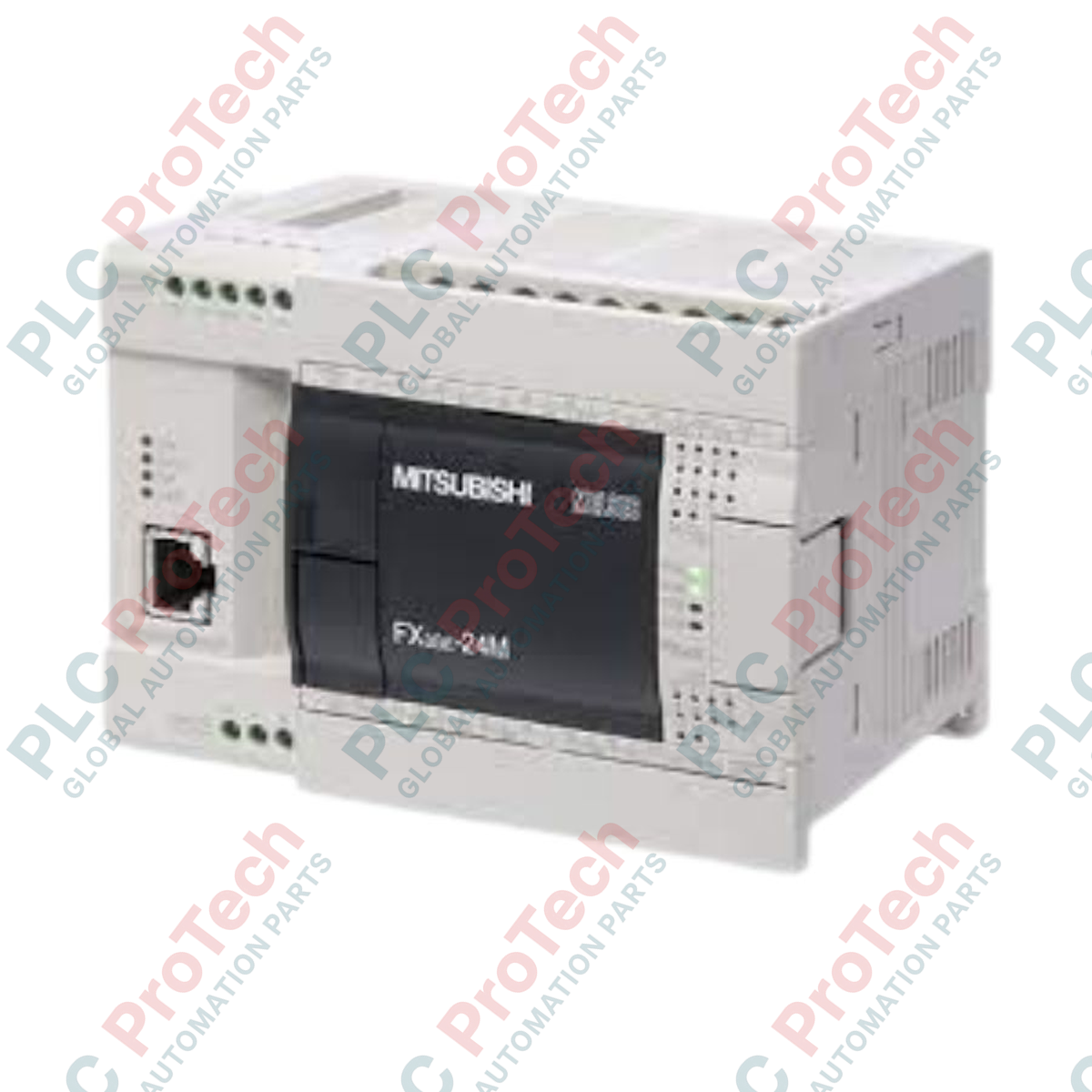

Como centro altamente integrado para la automatización de máquinas compactas, el Mitsubishi Electric FX3GE-24MT/ES es una unidad de control principal de la serie MELSEC FX3GE. Esta unidad combina la capacidad de procesamiento de la arquitectura FX3G con Ethernet integrado y funciones de procesamiento analógico en un diseño compacto que ahorra espacio. Cuenta con 14 entradas digitales y 10 salidas de transistor (sumidero), además de interfaces integradas de corriente/tensión analógicas, lo que elimina la necesidad de adaptadores de expansión independientes para las tareas habituales de redes y control analógico.
Características principales
-
Redes integradas: Puerto Ethernet RJ45 integrado compatible con MC Protocol y CC-Link IE Field Network Basic.
-
E/S analógicas integradas: Incluye 2 canales de entrada analógica y 1 canal de salida analógica (seleccionable: de 0 a 10 V CC o de 4 a 20 mA).
-
Procesamiento de alta velocidad: Velocidad de ejecución del programa de 0.21 microsegundos por instrucción básica.
-
Expansión flexible: La arquitectura de doble bus permite conectar placas de expansión de la serie FX3 y bloques de funciones especiales.
-
Entradas de doble polaridad: Entradas digitales configurables para cableado de sumidero o de fuente.
Aplicaciones
-
Maquinaria de envasado: Temporización y sincronización precisas mediante entradas de contador de alta velocidad.
-
Bombeo y tratamiento de agua: Los canales analógicos integrados gestionan directamente transmisores de nivel, caudal y presión.
-
Estaciones de control distribuidas: El Ethernet integrado convierte esta unidad en un nodo ideal para redes distribuidas en el área de producción de la fábrica.
-
Manipulación de materiales: Control local de transportadores y clasificación integrado con las arquitecturas SCADA del sistema principal.
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Mitsubishi Electric |
| Referencia del modelo |
FX3GE-24MT/ES |
| Serie de control |
MELSEC FX3GE |
| Tensión de alimentación |
De 100 a 240 V CA (+10% / -15%), 50/60 Hz |
| Consumo de energía |
32 W |
| Entradas digitales integradas |
14 puntos (24 V CC, sumidero/fuente, 7 mA) |
| Salidas digitales integradas |
10 puntos (transistor, sumidero) |
| Capacidad de salida |
0.5 A por punto, 0.8 A por común (Y0-Y3), 1.6 A por común (Y4-Y11) |
| Entradas analógicas integradas |
2 canales (de 0 a 10 V CC / de 4 a 20 mA), resolución de 12 bits |
| Salida analógica integrada |
1 canal (de 0 a 10 V CC / de 4 a 20 mA), resolución de 12 bits |
| Puertos de comunicación |
1x RJ45 (Ethernet), 1x Mini-USB, 1x RS-422 |
| Temperatura de funcionamiento |
De 0 a 55 °C (temperatura ambiente de almacenamiento: de -25 a 75 °C) |
| Peso neto |
0.6 kg |
| Peso de envío (calculado) |
2.0 kg |
| Dimensiones físicas |
130 mm (W) x 90 mm (H) x 86 mm (D) |
Conexiones e interfaces
| Código de terminal |
Asignación funcional |
| L / N |
Líneas de entrada de alimentación de 100-240 V CA |
| S/S |
Terminal común de entrada digital (referencia de sumidero o fuente) |
| X000 a X015 |
Entradas digitales de 24 V CC (X000-X007 admiten contadores de alta velocidad de hasta 60 kHz) |
| COM1 a COM3 |
Terminales comunes para salidas de transistor |
| Y000 a Y011 |
Salidas de transistor (Y000-Y002 admiten trenes de pulsos de alta velocidad de hasta 100 kHz) |
| V1+, V2+, I1+, I2+, COM |
Entradas analógicas (tensión/corriente seleccionable) y tierra analógica común |
| V3+, I3+ |
Terminales de salida analógica (tensión/corriente seleccionable) |
Observaciones empíricas de ingeniería
Modelos alternativos y compatibilidad
Si se requiere migrar desde procesadores de la serie FX3G estándar, el FX3GE-24MT/ES es una opción de actualización directa. Ofrece dimensiones idénticas para la huella de los terminales de E/S principales y añade Ethernet nativa sin utilizar recursos de las ranuras de expansión. Tenga en cuenta que las configuraciones de programación requieren GX Works2 versión 1.090U o posterior para acceder de forma nativa a los parámetros de Ethernet integrados y a los ajustes analógicos incorporados.
Errores comunes de aplicación y notas de ingeniería
Como este modelo utiliza salidas de transistor (sink), las cargas inductivas, como las válvulas de solenoide de CC o los relés, deben protegerse con diodos de rueda libre externos conectados en paralelo con la carga. Si se supera el límite de corriente total del terminal común (1.6 A para Y4-Y11), se producirá una avería térmica de los transistores de salida internos, que no pueden ser reparados por el usuario.
Consejos de puesta en servicio y cableado
Para garantizar mediciones analógicas estables, evite tender los cables de señal analógica junto con los cables de alimentación de CA o los cables de alta tensión. Utilice siempre cables trenzados y apantallados para las entradas analógicas de 2 canales y la salida de 1 canal, y conecte la pantalla a tierra en un único punto cerca del terminal de tierra del chasis del PLC.
Directrices de instalación
ADVERTENCIA CRÍTICA:
Asegúrese de que todas las fuentes de alimentación principales y auxiliares estén completamente desconectadas antes de montar, cablear o retirar los bloques de terminales. No aislar la fuente de alimentación puede provocar descargas eléctricas, daños en la memoria de la CPU o daños permanentes en las uniones semiconductoras de las salidas de transistor.
1
Monte el controlador en un carril DIN estándar de 35 mm (DIN46277). Fíjelo con los ganchos de montaje integrados para carril DIN de la parte posterior. Asegúrese de que quede en posición vertical dentro de una caja con clasificación IP20 o superior.
2
Conecte los cables principales de alimentación de 100-240 V CA a los tornillos de los terminales L y N. Asegúrese de conectar directamente al terminal de tierra funcional un cable de tierra exclusivo de clase D (resistencia de 100 ohmios o menos).
3
Cablee las entradas discretas usando el terminal S/S para determinar el modo Sink o Source. Use contactos húmedos de 24 V CC para las señales de entrada y canalice las entradas por un conducto independiente del cableado de alimentación de los motores de alta tensión.
4
Configure los parámetros de dirección IP mediante GX Works2 antes de conectarse al conmutador de producción y verifique que las máscaras de subred de la red coincidan con la arquitectura de campo de su región.
