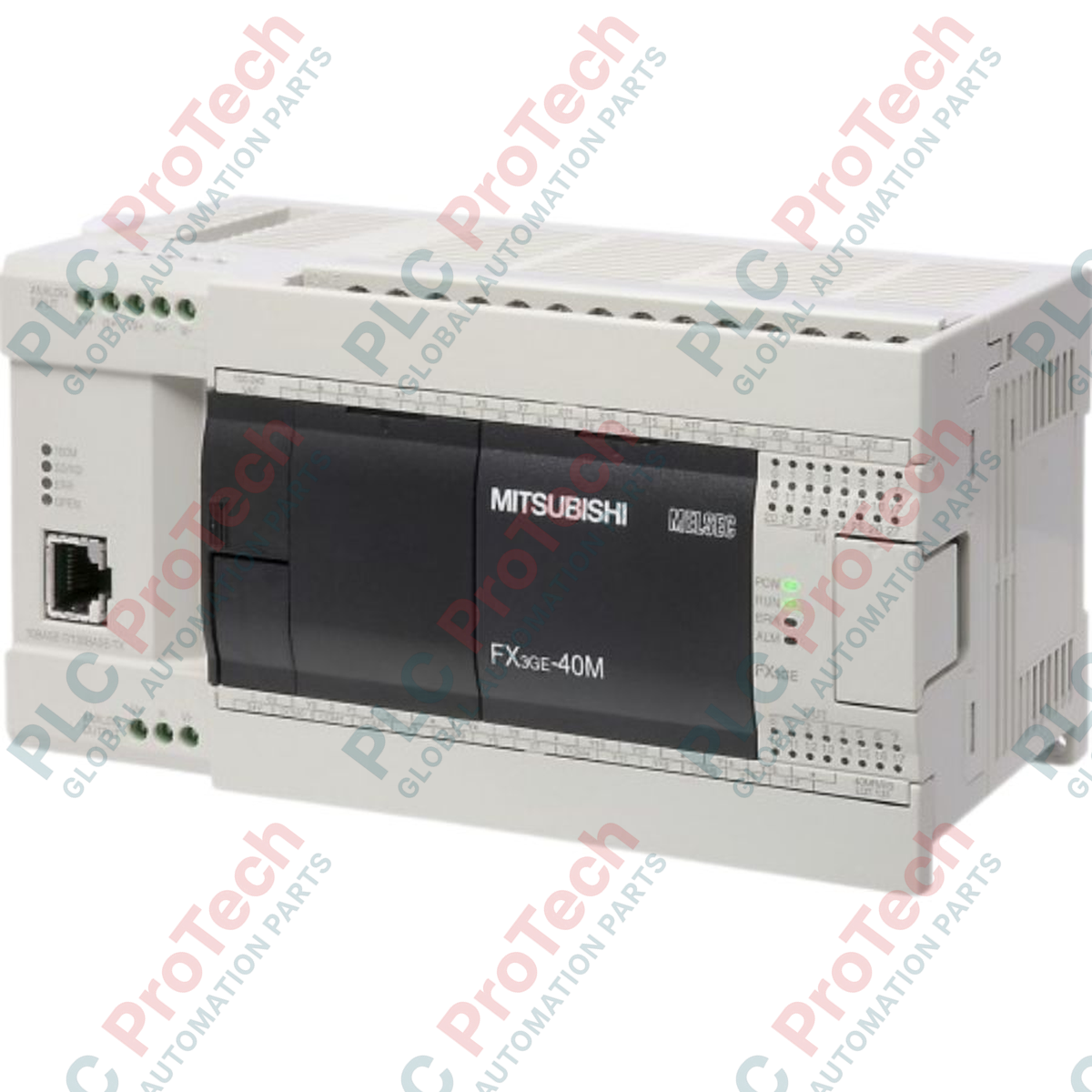

La gestión de tareas industriales complejas mediante automatización localizada se simplifica con el controlador lógico programable Mitsubishi Electric FX3GE-40MT/ES. Esta unidad base compacta e integral combina un microprocesador de alto rendimiento con entradas digitales integradas, salidas de transistor, procesamiento analógico y dos interfaces de comunicación. Diseñado como una ampliación de la fiable arquitectura MELSEC FX3G, este controlador incorpora puertos Ethernet y USB, lo que elimina la necesidad de tarjetas de expansión externas en paneles de control con espacio limitado.
| Parámetro | Especificación |
|---|---|
| Fabricante | Mitsubishi Electric |
| Modelo / número de artículo | FX3GE-40MT/ES |
| Serie | MELSEC FX3GE |
| Alimentación nominal | 100 a 240 V CA (+10 % / -15 %), 50/60 Hz |
| Puntos de E/S integrados totales | 40 puntos |
| Entradas digitales | 24 entradas (24 V CC, sumidero/fuente seleccionable mediante terminal) |
| Salidas digitales | 16 salidas (transistor, sumidero) |
| Entradas analógicas integradas | 2 canales (0-10 V CC / 4-20 mA) |
| Salidas analógicas integradas | 1 canal (0-10 V CC / 4-20 mA) |
| Puertos de comunicación | Ethernet (RJ45), USB (Mini-B), RS-422 |
| Capacidad de memoria | Memoria de programa EEPROM interna de 32.000 pasos |
| Rango de temperatura de funcionamiento | De 0 a 55 °C (de 32 a 131 °F) |
| Peso neto | 0,8 kg |
| Dimensiones (W x H x D) | 175 mm x 90 mm x 86 mm |
| Etiqueta del terminal | Función / Asignación |
|---|---|
| L / N | Entrada de alimentación principal de 100-240 V CA |
| 24V / 0V | Salida de alimentación auxiliar de 24 V CC para sensores |
| S/S | Terminal selector de sumidero/fuente para entradas digitales |
| X000 - X027 | Entradas digitales de 24 V CC (contadores de alta velocidad en los primeros canales) |
| Y000 - Y017 | Salidas de transistor Sink (funcionalidad de salida de pulsos en Y000-Y002) |
| V1+, I1+, VI1-, V2+, I2+, VI2- | Entradas analógicas (terminales de tensión/corriente de los canales 1 y 2) |
| V3+, I3+, VI3- | Salida analógica (terminales de tensión/corriente del canal 3) |
El FX3GE-40MT/ES ofrece una ruta de actualización física directa para los microcontroladores FX1N-40MT-D antiguos y los FX3G-40MT/ES estándar. El código de escalera existente de FX3G es totalmente compatible con versiones anteriores. Sin embargo, para acceder a los parámetros Ethernet integrados y configurar directamente los canales analógicos sin instrucciones from/to, el desarrollo del software debe completarse en GX Works2 (versión 1.98 o posterior).
Este controlador incorpora salidas estándar de transistor Sink (indicadas por el sufijo MT). Conectar cargas de campo cableadas con lógica Sink a una fuente de polaridad incorrecta destruirá los optoacopladores internos. Asegúrate de que las fuentes de alimentación auxiliares externas estén correctamente conectadas equipotencialmente. Los problemas de disipación térmica pueden aparecer dentro de armarios de control sellados si la unidad se instala horizontalmente; sigue estrictamente las disposiciones de montaje vertical en pared, dejando una separación mínima de 50 mm por encima y por debajo del chasis para permitir el flujo de aire por convección natural.
Para evitar interferencias de ruido eléctrico en los canales analógicos integrados, separa siempre el cableado de 0-10 V / 4-20 mA de los cables de alimentación de CA de alta corriente. Utiliza cableado de par trenzado apantallado (STP) para los lazos analógicos y conecta la pantalla a tierra estrictamente en el extremo del PLC para bloquear las corrientes localizadas de los lazos de tierra que podrían desestabilizar los valores de los sensores.
ADVERTENCIA CRÍTICA:
Aísla todas las fuentes principales de alimentación antes de realizar trabajos de instalación, montaje o terminación. No desenergizar los circuitos externos puede provocar descargas eléctricas graves, fallos del hardware o movimientos inesperados de los actuadores conectados.
Monta el controlador en un riel DIN estándar de 35 mm o fíjalo a una placa posterior plana mediante los puntos de montaje integrados para tornillos M4.
Conecta la fuente principal de alimentación de 100-240 V CA al bloque de terminales, asegurando la correcta conexión a tierra de protección (PE).
Cablea las líneas de entrada con la polaridad activa seleccionada (orientación Sink o Source configurada mediante el terminal S/S).
Conecta la transmisión del programa mediante Ethernet o USB, inicia GX Works2 y ejecuta procedimientos de diagnóstico para verificar los registros de hardware.
Envío express mundial
Devoluciones y garantía
Fabricante: Mitsubishi Electric
Número de producto: FX3GE-40MT/ES
País de origen:Estados Unidos
Tipo de producto: Módulos de CPU de PLC
Pago: Transferencia bancaria, Western Union
Peso: 800g
Dimensiones: 175 mm x 90 mm x 86 mm
Puerto de envío: Xiamen
Garantía: 12 meses
La gestión de tareas industriales complejas mediante automatización localizada se simplifica con el controlador lógico programable Mitsubishi Electric FX3GE-40MT/ES. Esta unidad base compacta e integral combina un microprocesador de alto rendimiento con entradas digitales integradas, salidas de transistor, procesamiento analógico y dos interfaces de comunicación. Diseñado como una ampliación de la fiable arquitectura MELSEC FX3G, este controlador incorpora puertos Ethernet y USB, lo que elimina la necesidad de tarjetas de expansión externas en paneles de control con espacio limitado.
| Parámetro | Especificación |
|---|---|
| Fabricante | Mitsubishi Electric |
| Modelo / número de artículo | FX3GE-40MT/ES |
| Serie | MELSEC FX3GE |
| Alimentación nominal | 100 a 240 V CA (+10 % / -15 %), 50/60 Hz |
| Puntos de E/S integrados totales | 40 puntos |
| Entradas digitales | 24 entradas (24 V CC, sumidero/fuente seleccionable mediante terminal) |
| Salidas digitales | 16 salidas (transistor, sumidero) |
| Entradas analógicas integradas | 2 canales (0-10 V CC / 4-20 mA) |
| Salidas analógicas integradas | 1 canal (0-10 V CC / 4-20 mA) |
| Puertos de comunicación | Ethernet (RJ45), USB (Mini-B), RS-422 |
| Capacidad de memoria | Memoria de programa EEPROM interna de 32.000 pasos |
| Rango de temperatura de funcionamiento | De 0 a 55 °C (de 32 a 131 °F) |
| Peso neto | 0,8 kg |
| Dimensiones (W x H x D) | 175 mm x 90 mm x 86 mm |
| Etiqueta del terminal | Función / Asignación |
|---|---|
| L / N | Entrada de alimentación principal de 100-240 V CA |
| 24V / 0V | Salida de alimentación auxiliar de 24 V CC para sensores |
| S/S | Terminal selector de sumidero/fuente para entradas digitales |
| X000 - X027 | Entradas digitales de 24 V CC (contadores de alta velocidad en los primeros canales) |
| Y000 - Y017 | Salidas de transistor Sink (funcionalidad de salida de pulsos en Y000-Y002) |
| V1+, I1+, VI1-, V2+, I2+, VI2- | Entradas analógicas (terminales de tensión/corriente de los canales 1 y 2) |
| V3+, I3+, VI3- | Salida analógica (terminales de tensión/corriente del canal 3) |
El FX3GE-40MT/ES ofrece una ruta de actualización física directa para los microcontroladores FX1N-40MT-D antiguos y los FX3G-40MT/ES estándar. El código de escalera existente de FX3G es totalmente compatible con versiones anteriores. Sin embargo, para acceder a los parámetros Ethernet integrados y configurar directamente los canales analógicos sin instrucciones from/to, el desarrollo del software debe completarse en GX Works2 (versión 1.98 o posterior).
Este controlador incorpora salidas estándar de transistor Sink (indicadas por el sufijo MT). Conectar cargas de campo cableadas con lógica Sink a una fuente de polaridad incorrecta destruirá los optoacopladores internos. Asegúrate de que las fuentes de alimentación auxiliares externas estén correctamente conectadas equipotencialmente. Los problemas de disipación térmica pueden aparecer dentro de armarios de control sellados si la unidad se instala horizontalmente; sigue estrictamente las disposiciones de montaje vertical en pared, dejando una separación mínima de 50 mm por encima y por debajo del chasis para permitir el flujo de aire por convección natural.
Para evitar interferencias de ruido eléctrico en los canales analógicos integrados, separa siempre el cableado de 0-10 V / 4-20 mA de los cables de alimentación de CA de alta corriente. Utiliza cableado de par trenzado apantallado (STP) para los lazos analógicos y conecta la pantalla a tierra estrictamente en el extremo del PLC para bloquear las corrientes localizadas de los lazos de tierra que podrían desestabilizar los valores de los sensores.
ADVERTENCIA CRÍTICA:
Aísla todas las fuentes principales de alimentación antes de realizar trabajos de instalación, montaje o terminación. No desenergizar los circuitos externos puede provocar descargas eléctricas graves, fallos del hardware o movimientos inesperados de los actuadores conectados.
Monta el controlador en un riel DIN estándar de 35 mm o fíjalo a una placa posterior plana mediante los puntos de montaje integrados para tornillos M4.
Conecta la fuente principal de alimentación de 100-240 V CA al bloque de terminales, asegurando la correcta conexión a tierra de protección (PE).
Cablea las líneas de entrada con la polaridad activa seleccionada (orientación Sink o Source configurada mediante el terminal S/S).
Conecta la transmisión del programa mediante Ethernet o USB, inicia GX Works2 y ejecuta procedimientos de diagnóstico para verificar los registros de hardware.
