Descripción

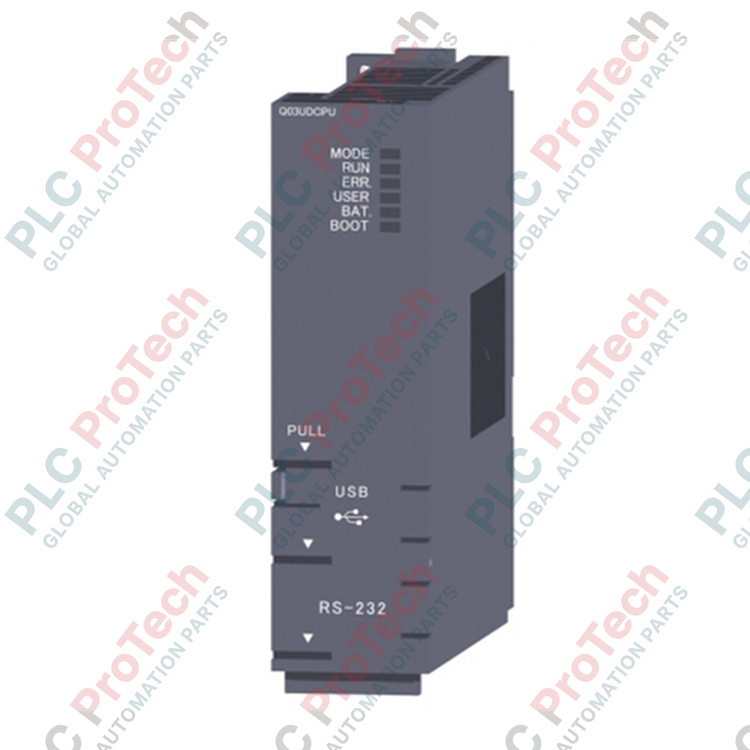

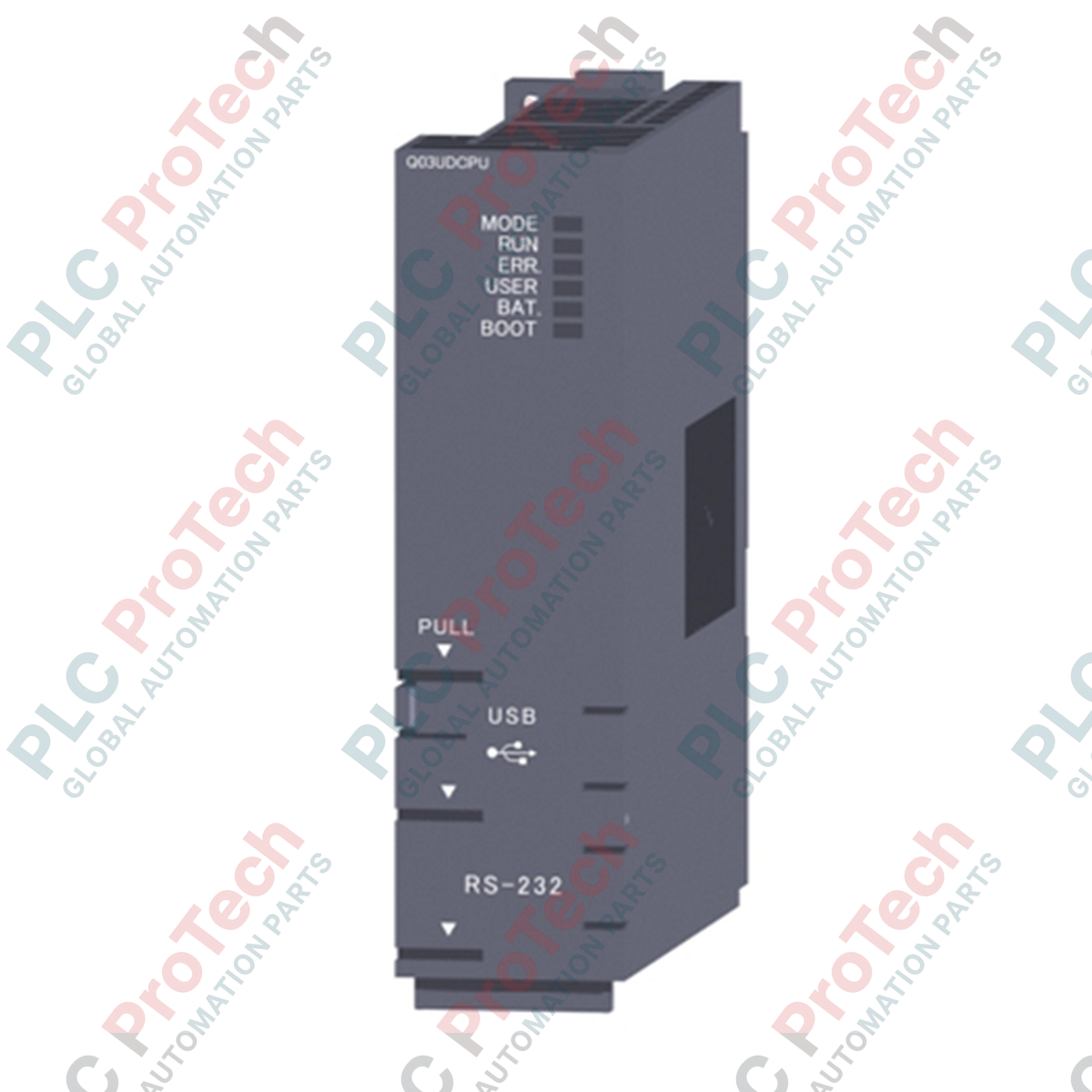

Diseñado para ejecutar lógica de secuencias industriales de alta velocidad en la plataforma MELSEC Q Series, el Mitsubishi Electric Q03UDCPU es un módulo de CPU PLC universal de alto rendimiento. Cuenta con un motor de procesamiento avanzado capaz de ejecutar instrucciones básicas de secuencia en tan solo 20 nanosegundos, por lo que es ideal para el envasado de alta velocidad, la coordinación multieje y las arquitecturas de control distribuido de plantas. El almacenamiento del programa está garantizado por una capacidad de 30K pasos (120 KB), con amplios registros de archivo ampliables para alojar recetas de automatización complejas y una configuración extensa de parámetros del sistema.
Características
- Ejecución de instrucciones de alta velocidad: 20 ns para LD X0 y 40 ns para MOV D0 D1.
- Capacidad de programa flexible de 30K pasos (120 KB) compatible con diseños de sistemas multiprograma.
- Compatibilidad con varios lenguajes, incluidos Relay Symbol Word, Structured Text (ST), Function Block (FB) y MELSAP 3 (SFC).
- Sistema de asignación de E/S de acceso directo dual (modo de actualización o ejecución de E/S directa mediante direccionamiento DX/DY).
- Sistema de memoria interna robusto con 192 KB de RAM estándar y 1024 KB de ROM estándar.
- Arquitectura de interfaz dual con interfaces de conexión USB (Mini-B) integrada y RS-232 para diagnósticos locales sin interrupciones.
Aplicaciones
-
Sistemas de envasado de alta velocidad: indexación en tiempo real, embolsado y sincronización de ejes de movimiento auxiliares.
-
Líneas de montaje automotriz: coordinación de la secuencia de transportadores, integración de arquitectura multi-CPU y redes distribuidas a nivel de dispositivo.
-
Subsistemas de plantas de procesamiento: tratamiento de agua, gestión de salas blancas y plataformas de control de supervisión ambiental.
Tabla de especificaciones técnicas
| Parámetro |
Valor de la especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
Q03UDCPU |
| Método de control |
Operación cíclica/iterativa del programa almacenado |
| Velocidad de ejecución de instrucciones |
20 ns (LD X0), 40 ns (MOV D0 D1) |
| Capacidad del programa |
30K pasos (120 KB) |
| RAM estándar |
192 KB |
| ROM estándar |
1024 KB |
| Número máx. de puntos de E/S |
4096 puntos (X/Y0 a FFF) |
| Consumo de corriente interna (CC 5 V) |
0.33 A |
| Temperatura ambiente de funcionamiento |
0 a 55 °C |
| Temperatura ambiente de almacenamiento |
-25 a 75 °C |
| Humedad ambiente de funcionamiento |
5 a 95 % HR, sin condensación |
| Dimensiones (alto x W x profundidad) |
98 mm x 27.4 mm x 89.3 mm |
| Peso neto |
0.20 kg |
| Peso de envío (calculado) |
2.0 kg |
| País de origen |
Japón |
Conexiones e interfaces
| Puerto / interfaz física |
Función y asignación |
| Puerto USB (Mini-B) |
Enlace de programación, supervisión y depuración de alta velocidad para GX Works2 / GX Developer. |
| Conector RS-232 |
Enlace de comunicación serie para interfaces HMI, módems y periféricos de programación. |
| Ranura para tarjeta de memoria |
Admite tarjetas SRAM (hasta 8 MB), tarjetas Flash (hasta 4 MB) o tarjetas ATA (hasta 32 MB). |
Modelos alternativos y compatibilidad
El Q03UDCPU ofrece una vía de actualización directa desde las unidades Q03UD antiguas. A diferencia del Q03UDECPU, este modelo no incluye un puerto Ethernet (RJ45) integrado. Si se requiere conectividad Ethernet industrial (EtherNet/IP o Modbus TCP), debe integrar una tarjeta de comunicación externa, como el módulo QJ71E71-100, o utilizar en su lugar un módulo Q03UDECPU o Q03UDVCPU.
Errores de aplicación y notas de ingeniería
Al implementar el Q03UDCPU en configuraciones de varias CPU junto con CPU de movimiento o de robots, preste mucha atención a los ajustes de parámetros de la memoria compartida para la comunicación de alta velocidad entre CPU. Asignar demasiados datos a los registros de memoria compartida sin configurar las actualizaciones de ciclo correspondientes en los parámetros del sistema puede provocar fallos inmediatos de sincronización entre varias CPU (errores WDT o Error 1400).
Consejos de puesta en marcha y cableado
Compruebe la posición física del interruptor RUN/STOP/RESET antes de realizar operaciones de descarga. Si almacena valores de ejecución activos o recetas en la RAM estándar, asegúrese de que la batería de litio del sistema (Q6BAT) funcione correctamente. Si se enciende el LED BAT rojo, haga una copia de seguridad de sus registros inmediatamente para evitar la pérdida de datos en los siguientes ciclos de alimentación de 24 V CC del panel posterior.
Directrices de instalación
ADVERTENCIA CRÍTICA: Nunca instale ni extraiga el módulo de CPU del PLC del panel posterior principal mientras el módulo de alimentación del bastidor (por ejemplo, Q61P) esté energizado. Si lo hace, provocará daños físicos graves en los conectores del panel posterior del módulo y en los chips lógicos internos.
1
Desconecte la tensión de línea principal que alimenta el módulo de alimentación y compruebe con un voltímetro que no quede tensión residual.
2
Alinee el gancho inferior del módulo de CPU con el orificio guía de montaje de la ranura de la unidad base.
3
Presione firmemente la parte superior del módulo sobre la placa base hasta que el pestillo de bloqueo del módulo encaje en su sitio con un clic. Si se prevén niveles altos de vibración, asegure aún más el módulo con un tornillo de sujeción M3.
