Descripción

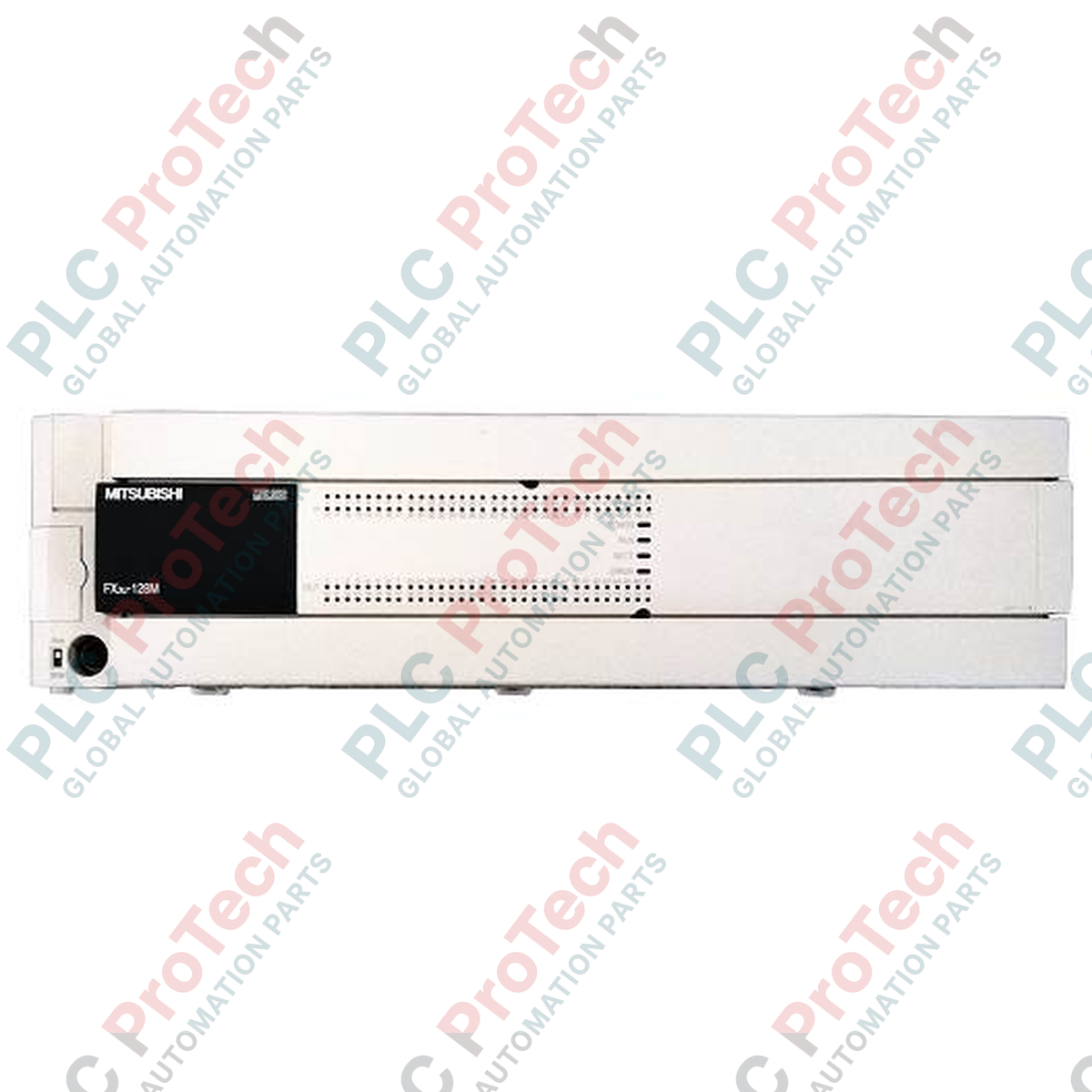

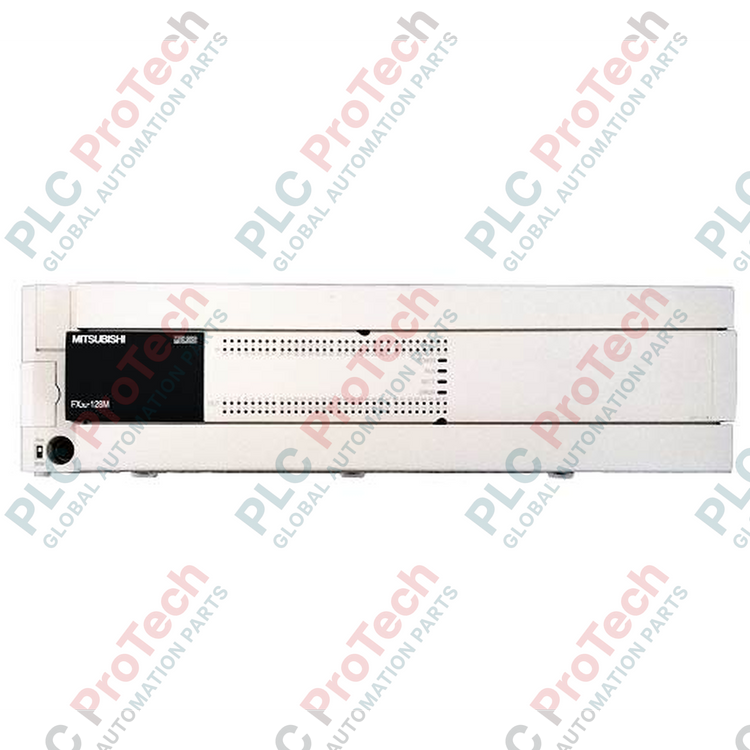

Diseñado para gestionar tareas de control complejas en entornos industriales exigentes, el FX3U-128MT/ES-A funciona como un controlador base compacto y de alto rendimiento dentro de la serie Mitsubishi Electric MELSEC FX3U. Esta unidad principal está equipada con una alta densidad de puntos integrados y cuenta con 128 canales de E/S locales, divididos por igual entre entradas digitales y salidas de transistor. Ofrece capacidades de procesamiento de alta velocidad, un reloj en tiempo real integrado y una gran capacidad de programa, lo que la hace adecuada para el posicionamiento de alta velocidad, la sincronización de máquinas y sistemas avanzados de automatización industrial.
La unidad funciona con una fuente de alimentación de CA de amplio rango y puede ampliarse fácilmente para gestionar hasta 384 puntos de E/S cuando se combina con bloques de expansión modulares o adaptadores de funciones especiales. Las entradas de contador de alta velocidad y las tres salidas de pulsos integradas proporcionan posicionamiento multieje y control de movimiento integrados sin necesidad de módulos de movimiento específicos.
Características
- 64 entradas digitales integradas de 24 V CC, configurables para cableado de sumidero o fuente.
- 64 salidas de transistor integradas (fuente), adecuadas para conmutación de alta velocidad y direccionamiento de interfaces.
- Fuente de alimentación integrada de CA de amplio rango, de 100 a 240 V.
- Memoria de programa EEPROM integrada de 64.000 pasos, con ranura de expansión para cartuchos de memoria opcionales.
- Tres salidas de pulsos independientes de alta velocidad (hasta 100 kHz) para el control directo de servomotores y motores paso a paso.
- Configuración local ampliable hasta 256 puntos de E/S, o hasta 384 puntos de E/S con integración de red CC-Link.
- Interfaz de comunicación serie integrada, con opciones de placas adaptadoras secundarias RS-232, RS-485 o RS-422.
- Reloj en tiempo real integrado y acceso al programa protegido mediante contraseña.
Aplicaciones
- Maquinaria de embalaje y etiquetado de alta velocidad
- Sistemas de control de transportadores y manipulación de materiales
- Equipos de posicionamiento y montaje multieje
- Sistemas de bombeo, tratamiento de agua y control ambiental
- Maquinaria textil y de impresión especializada
Especificaciones técnicas
Fabricante
| Mitsubishi Electric |
Número de pieza / modelo
| FX3U-128MT/ES-A |
Serie
| MELSEC FX3U |
E/S integradas totales
| 128 |
Entradas digitales
| 64 puntos (24 V CC, sumidero/fuente seleccionable) |
Salidas digitales
| 64 puntos (transistor, fuente) |
Tensión de alimentación
| 100 a 240 V CA (+10 % / -15 %), 50/68 Hz |
Memoria de programa
| EEPROM de 64.000 pasos (interna) |
Tipo de montaje
| Carril DIN de 35 mm o montaje en panel con tornillos |
Altura
| 90 mm |
Anchura
| 350 mm |
Profundidad
| 86 mm |
Peso
| 1,8 kg |
Peso de envío
| 2,0 kg |
Directrices de instalación
Para garantizar un funcionamiento fiable y una gestión térmica adecuada, instale la unidad base horizontalmente sobre una superficie plana o en un carril DIN estándar de 35 mm. Deje al menos 50 mm de espacio libre por encima y por debajo de la unidad para garantizar una ventilación adecuada. Verifique que el cableado de la fuente de alimentación esté conectado a los terminales designados L y N, y asegúrese de conectar una toma de tierra Clase D independiente (resistencia de tierra de 100 ohmios o menos) al terminal de tierra de protección. Tienda los cables de alimentación de CA de alta tensión por separado de las señales de entrada/salida de CC de baja tensión para evitar interferencias electromagnéticas.
