Descripción

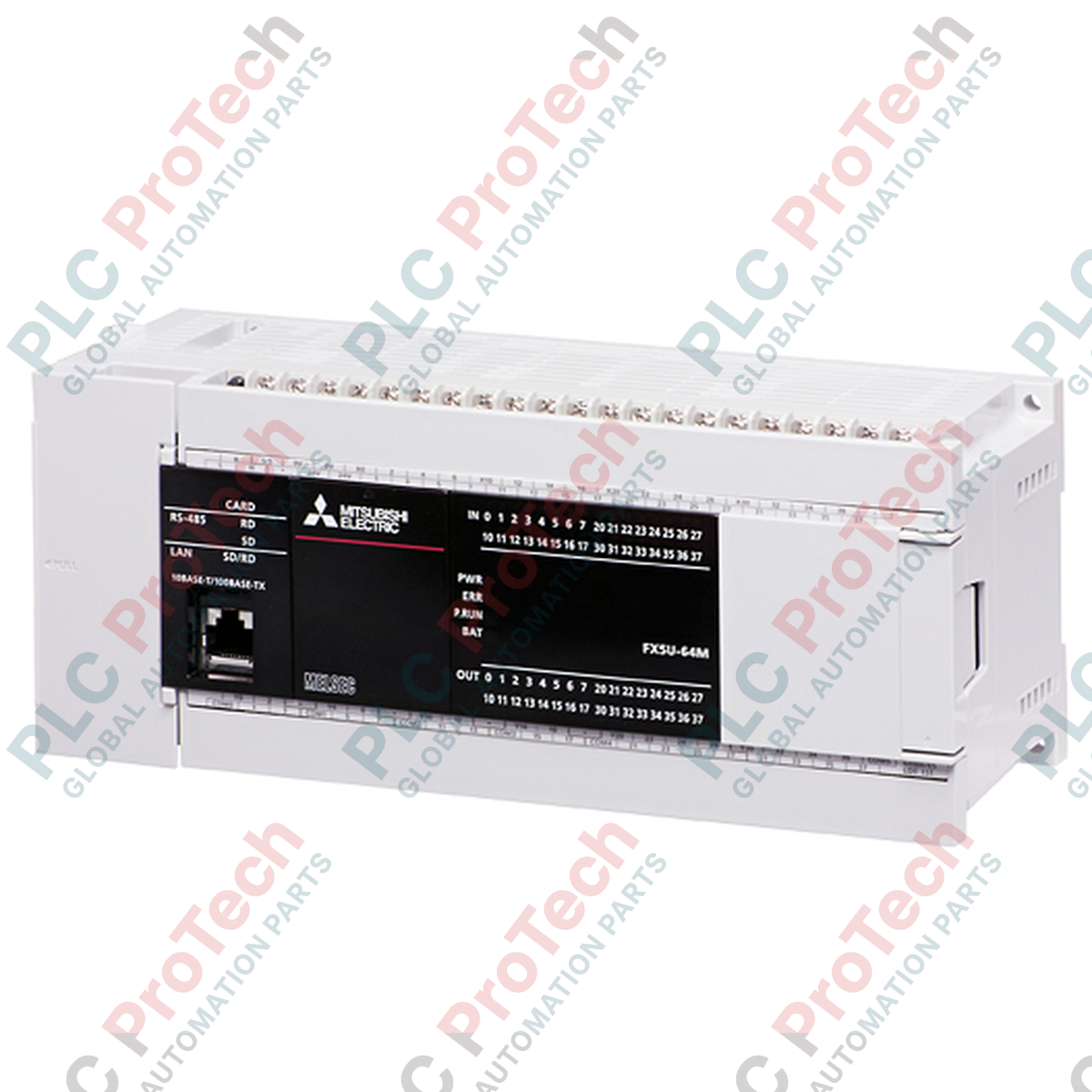

Al integrar un control de alto rendimiento y conectividad industrial incorporada, el Mitsubishi Electric FX5U-64MT/ESS sirve como unidad de procesamiento central de la gama de PLC compactos MELSEC iQ-F. Este controlador ofrece un procesamiento de alta velocidad y una capacidad sólida, diseñada para gestionar secuencias de automatización complejas. Equipado con 32 entradas digitales (24 V CC, sumidero/fuente) y 32 salidas digitales (transistor, fuente), proporciona una excepcional densidad de E/S físicas en un formato compacto. Los usuarios se benefician de Ethernet integrado, comunicación serie RS-485 y E/S analógicas integradas, lo que minimiza la necesidad de módulos de expansión auxiliares en sistemas industriales de escala media.
Características
-
Ejecución de alta velocidad: Las velocidades de procesamiento de 34 ns para instrucciones básicas garantizan una ejecución rápida y fluida del sistema.
-
Puerto Ethernet integrado: Admite CC-Link IE Field Basic, Modbus/TCP y comunicaciones directas mediante sockets.
-
Puerto RS-485 integrado: Permite la conexión sencilla de hasta 16 variadores Mitsubishi o dispositivos Modbus/RTU.
-
E/S analógicas integradas: Entrada analógica integrada de 2 canales (0 a 10 V CC) y salida analógica de 1 canal (0 a 10 V CC).
-
Posicionamiento basado en hardware: Cuenta con salida de pulsos de 4 ejes (hasta 200 kpps) para aplicaciones de control de movimiento de alta precisión.
-
Ranura para tarjeta SD: Admite tarjetas SD/SDHC estándar para realizar copias de seguridad de programas, registrar datos y actualizar fácilmente el firmware.
Aplicaciones
- Sistemas de selección y colocación multieje y maquinaria de embalaje.
- Control de estaciones de bombeo, sistemas de filtración de agua y cámaras ambientales.
- Sistemas automatizados de manipulación de materiales, redes de transporte y sistemas de clasificación.
- Sistemas distribuidos de control de climatización y supervisión de instalaciones.
Tabla de especificaciones técnicas
| Parámetro |
Valor / Especificación |
| Fabricante |
Mitsubishi Electric |
| Número de modelo |
FX5U-64MT/ESS |
| Serie del producto |
Serie MELSEC iQ-F (FX5U) |
| Puntos de entrada |
32 puntos |
| Tipo de entrada |
24 V CC (sumidero / fuente) |
| Puntos de salida |
32 puntos |
| Tipo de salida |
Transistor (fuente) |
| Tensión de alimentación |
100 a 240 V CA (+10 % / -15 %), 50/60 Hz |
| Consumo de energía |
45 W |
| Memoria de programa |
64k pasos (memoria flash) |
| Comunicación integrada |
Ethernet (1 puerto), RS-485 (1 puerto) |
| Entradas analógicas integradas |
2 canales (0 a 10 V CC) |
| Salida analógica integrada |
1 canal (0 a 10 V CC) |
| Temperatura de funcionamiento |
-20 a 55 °C (sin congelación) |
| Peso de envío (calculado) |
1.00 kg |
| Dimensiones del paquete (calculadas) |
150 mm x 110 mm x 95 mm |
Conexiones e interfaces
| Sección del bloque de terminales |
Asignación de señales / Función |
| Terminales de alimentación |
L (línea), N (neutro), tierra de protección |
| Entradas digitales (X0 - X37) |
El terminal S/S determina la configuración de sumidero o fuente. Excitación de 24 V CC. |
| Salidas digitales (Y0 - Y37) |
+V (entrada de alimentación externa), COM (vía negativa común para salidas de fuente) |
| Entrada analógica integrada |
V1+, V2+, V- (tierra común para ambos canales) |
| Salida analógica integrada |
V+, V- (canal de salida de tensión) |
Modelos alternativos y compatibilidad
El FX5U-64MT/ESS ofrece una vía de actualización moderna para instalaciones antiguas con FX3U-64MT/ESS. Aunque las dimensiones de montaje y el software de programación (con la transición de GX Works2 a GX Works3) son diferentes, los soportes de conversión físicos y la utilidad de traducción de GX Works3 reducen al mínimo el esfuerzo de migración. Asegúrese de verificar la polaridad de las salidas: el modelo /ESS cuenta con salidas de transistor de fuente, a diferencia de la versión /ES, que cuenta con salidas de transistor de sumidero.
Errores comunes de aplicación y notas de ingeniería
Al conmutar cargas inductivas, como válvulas solenoides de CC o relés, mediante las salidas de transistor, instale siempre un diodo externo de protección contra sobretensiones en paralelo con la carga. Sobrecargar un terminal de salida de transistor por encima de 0,5 A puede causar daños en el hardware interno. Tenga en cuenta que las entradas y salidas analógicas integradas no están aisladas; se recomienda encarecidamente utilizar aisladores de señal externos si los tendidos de cable se extienden fuera del armario de control local.
Consejos de puesta en marcha y cableado
La línea de comunicación RS-485 integrada utiliza un terminal de resorte de 3 pines. Active siempre la resistencia de terminación (integrada y seleccionable mediante interruptor) en ambos extremos físicos del segmento de red RS-485 para evitar reflexiones de señal. Asegúrese de que la línea SG (tierra de señal) esté correctamente conectada entre todos los nodos para estabilizar las tensiones de modo común.
Directrices de instalación
ADVERTENCIA CRÍTICA: Aísle y desenergice completamente la alimentación principal de CA que suministra corriente al armario antes de realizar cualquier actividad de montaje, cableado de terminales o mantenimiento. De no hacerlo, el personal de campo quedará expuesto a tensiones peligrosas y al riesgo de sufrir una descarga grave.
1
Monte el módulo de CPU en un carril DIN estándar de 35 mm o directamente en la placa posterior del armario utilizando tornillos de montaje, asegurando una orientación vertical adecuada para una disipación térmica óptima.
2
Conecte el terminal de tierra de protección directamente a la barra principal de puesta a tierra dentro del panel mediante un conductor de baja impedancia de al menos 2,0 mm².
3
Conecte la línea de alimentación de CA (de 100 a 240 V CA) utilizando terminales preaislados con puntera recomendados, procurando mantener los cables de señal aislados de las líneas de distribución de alta potencia.
