Fabricante: Mitsubishi Electric
Número de producto: GT1155-QSBD
País de origen:Estados Unidos
Tipo de producto: Interfaces HMI con pantalla táctil
Pago: Transferencia bancaria, Western Union
Peso: 8000g
Dimensiones: 167 x 135 x 60 mm
Puerto de envío: Xiamen
Garantía: 12 meses

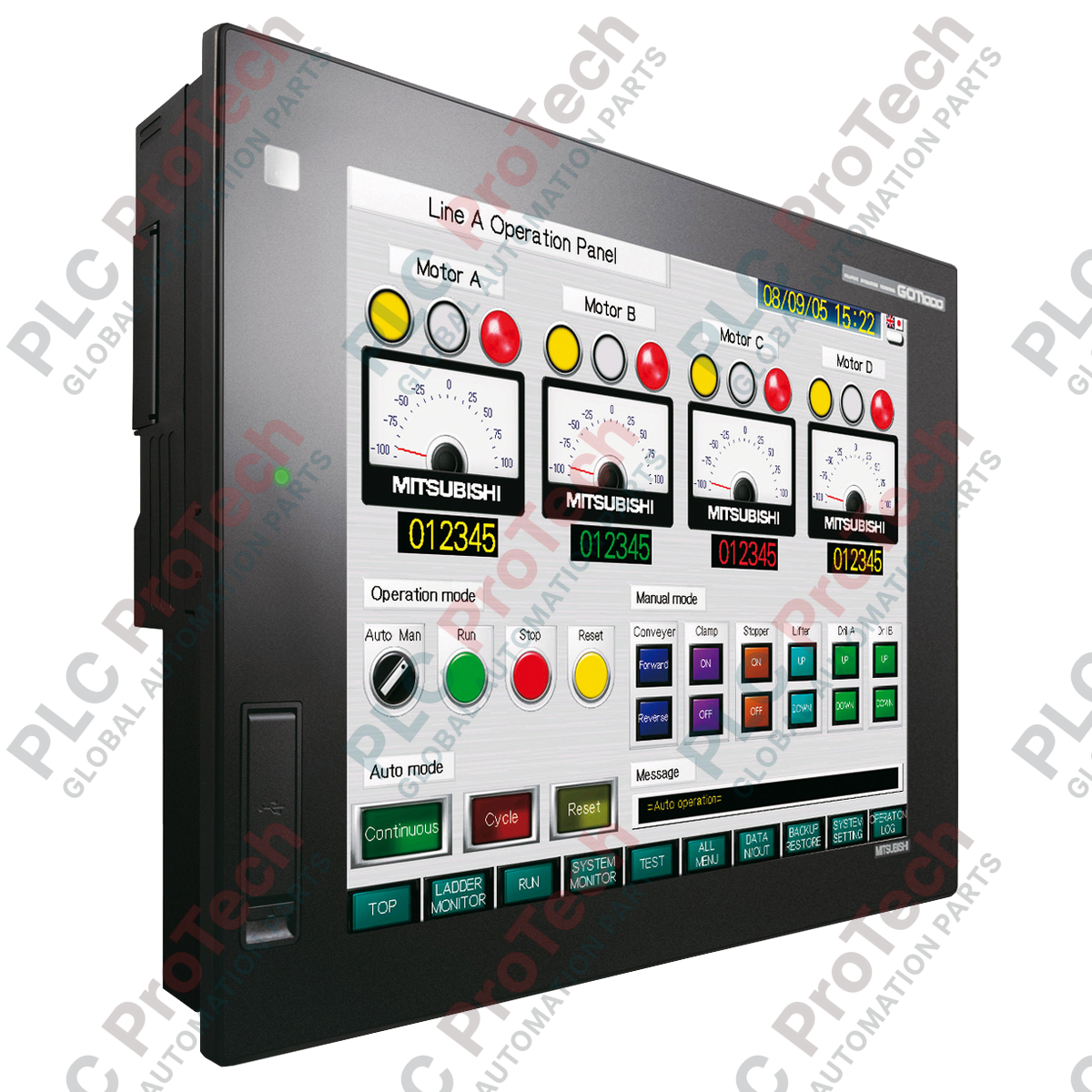

Al optimizar la interacción del operador a nivel de máquina, el Mitsubishi Electric GT1155-QSBD funciona como una interfaz hombre-máquina (HMI) robusta y de alta capacidad de respuesta dentro de la serie GOT1000. Equipada con una pantalla en color STN de 5,7 pulgadas y compatible con una paleta de 256 colores, esta terminal ofrece una visualización clara de procesos y diagnósticos para maquinaria automatizada compleja. La unidad incorpora comunicaciones serie integradas y un puerto USB de alta velocidad, lo que permite la integración directa con controladores lógicos programables (PLC), variadores de frecuencia (VFD) y otros dispositivos de automatización industrial.
| Parámetro | Valor de especificación |
|---|---|
| Fabricante | Mitsubishi Electric |
| Número de modelo | GT1155-QSBD |
| Serie | GOT1000 (serie GT11) |
| Tamaño de pantalla | 5,7 pulgadas (diagonal) |
| Tipo de pantalla | Pantalla LCD en color STN (256 colores) |
| Resolución | 320 x 240 píxeles (QVGA) |
| Tensión de entrada | 24 VCC (+10 % / -15 %) |
| Consumo de energía | 9,36 W o menos |
| Memoria integrada | Memoria Flash ROM de 3 MB |
| Protección del panel frontal | IP67 (cuando se monta con junta) |
| Temperatura de funcionamiento | De 0 a 50 °C |
| Peso de envío (calculado) | 1,50 kg (sin incluir el embalaje para carga pesada) |
| Dimensiones (calculadas) | 167 x 135 x 60 mm |
| Puerto / Terminal | Tipo físico | Función / Protocolo |
|---|---|---|
| RS-422/485 | D-Sub de 9 pines (hembra) | Conexión directa a PLC Mitsubishi (series FX o Q) |
| RS-232 | D-Sub de 9 pines (macho) | Conexión a PC, dispositivos periféricos o controladores de terceros |
| USB | Puerto Mini-B | Descarga/carga de configuración de HMI mediante GT Designer3 |
| Entrada de alimentación | Bloque de terminales de tornillo | Líneas de entrada de 24 VDC y terminal de puesta a tierra funcional (FG) |
La GT1155-QSBD forma parte de la cartera heredada GOT1000. La modernización o migración directa es compatible con la serie GOT2000, específicamente con la GT2105-QTBDS. Al sustituir una unidad GT1155, los proyectos existentes de GT Designer2 o GT Designer3 (formatos .g2 o .g3) pueden convertirse sistemáticamente para el nuevo perfil de hardware sin rediseñar completamente las pantallas. Tenga en cuenta que las asignaciones de pines de los puertos serie siguen siendo muy compatibles, pero las dimensiones físicas de los recortes deben comprobarse durante las actualizaciones del panel.
A diferencia de los módulos TFT de matriz activa de gama alta, esta pantalla STN tiene un ángulo de visión definido. Evite montar la HMI en posiciones que requieran leerla desde arriba o desde ángulos laterales extremos. Además, asegúrese de que las pantallas configuradas con valores estáticos de alto contraste no permanezcan activas indefinidamente; utilice las funciones de apagado automático del salvapantallas en la configuración del sistema de GT Designer para prolongar la vida útil de la retroiluminación y evitar el estancamiento de píxeles.
Al tender las líneas de alimentación de 24 VDC, mantenga el tendido de alimentación de la HMI separado de los cables de motores de CA de alta corriente o del cableado del VFD para evitar el acoplamiento de ruido eléctrico. El terminal FG del conector de alimentación debe conectarse a tierra mediante una línea de tierra dedicada con una resistencia de 100 ohmios o menos. Si se producen interrupciones de comunicación en enlaces RS-422 de larga distancia, verifique que haya una resistencia de terminación activada en ambos nodos extremos de la cadena serie.
Aísle y verifique el estado desenergizado de todas las líneas de alimentación de 24 VDC antes de comenzar la instalación o la terminación del cableado. No aislar la alimentación puede provocar la destrucción electrónica de los chips transceptores de comunicación de la HMI y supone un riesgo para la seguridad del personal encargado de la puesta en servicio.
Prepare un recorte rectangular en el panel que coincida con las dimensiones estándar dinámicas de 153 mm (W) x 121 mm (H).
Asegúrese de que la junta de estanqueidad protectora sea completamente plana y esté limpia de residuos; luego inserte la HMI en el recorte del panel.
Fije el terminal utilizando los accesorios metálicos de montaje suministrados. Apriete los tornillos con un par nominal de 0,20 a 0,25 N-m para lograr un sellado IP67 uniforme sin agrietar el bisel de la HMI.
Conecte la fuente de 24 VDC y las conexiones a tierra al bloque de terminales; luego coloque los cables de comunicación en sus respectivas interfaces traseras.
