Fabricante: Mitsubishi Electric
Número de producto: GCU08CB-130 80173-109-01-3
País de origen:Estados Unidos
Tipo de producto: GCT unidad de tiristor
Código de barras: 8537101190
Pago: Transferencia bancaria, Western Union
Peso: 1140g
Dimensiones: 25 cm x 20,7 cm x 5,5 cm
Puerto de envío: Xiamen
Garantía: 12 meses

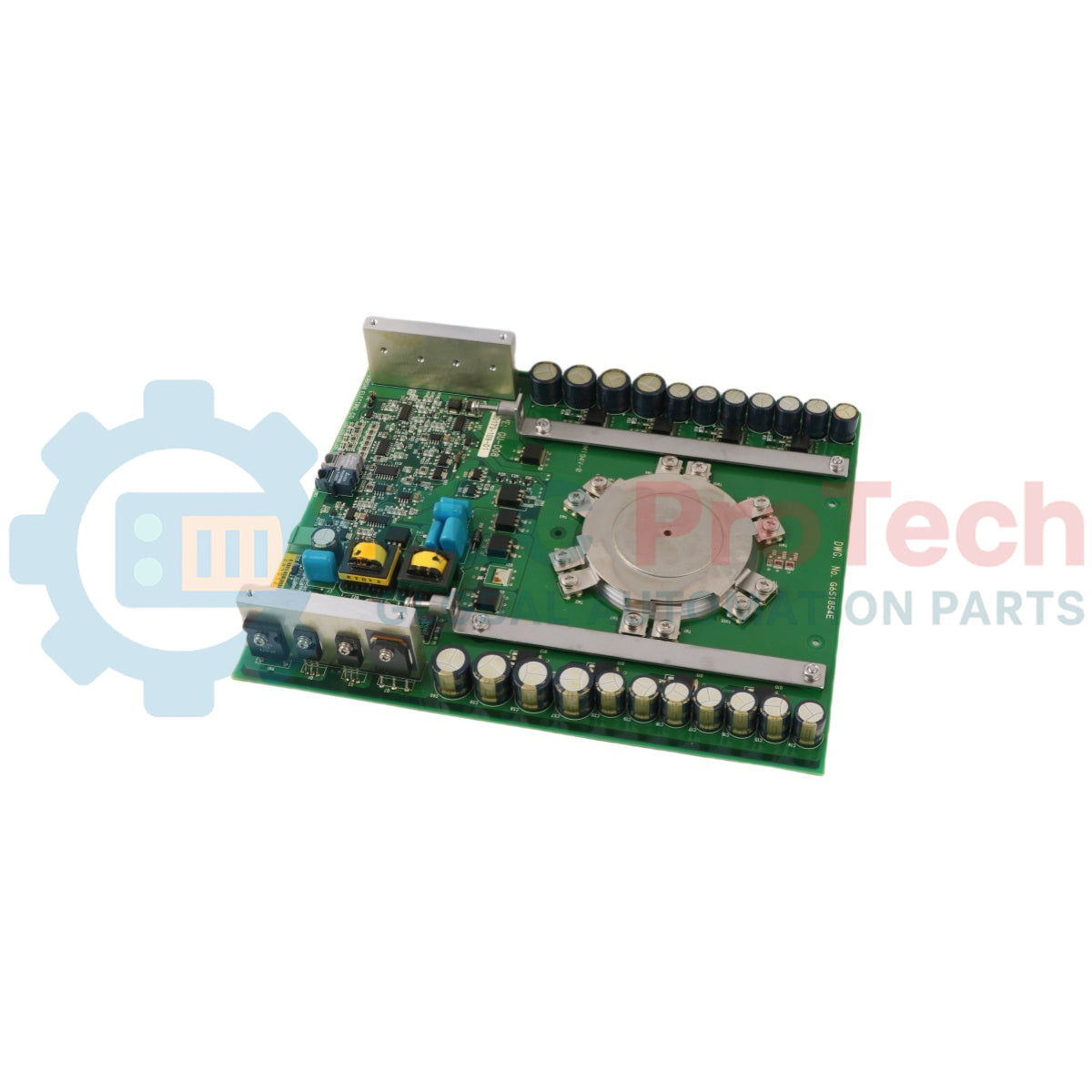

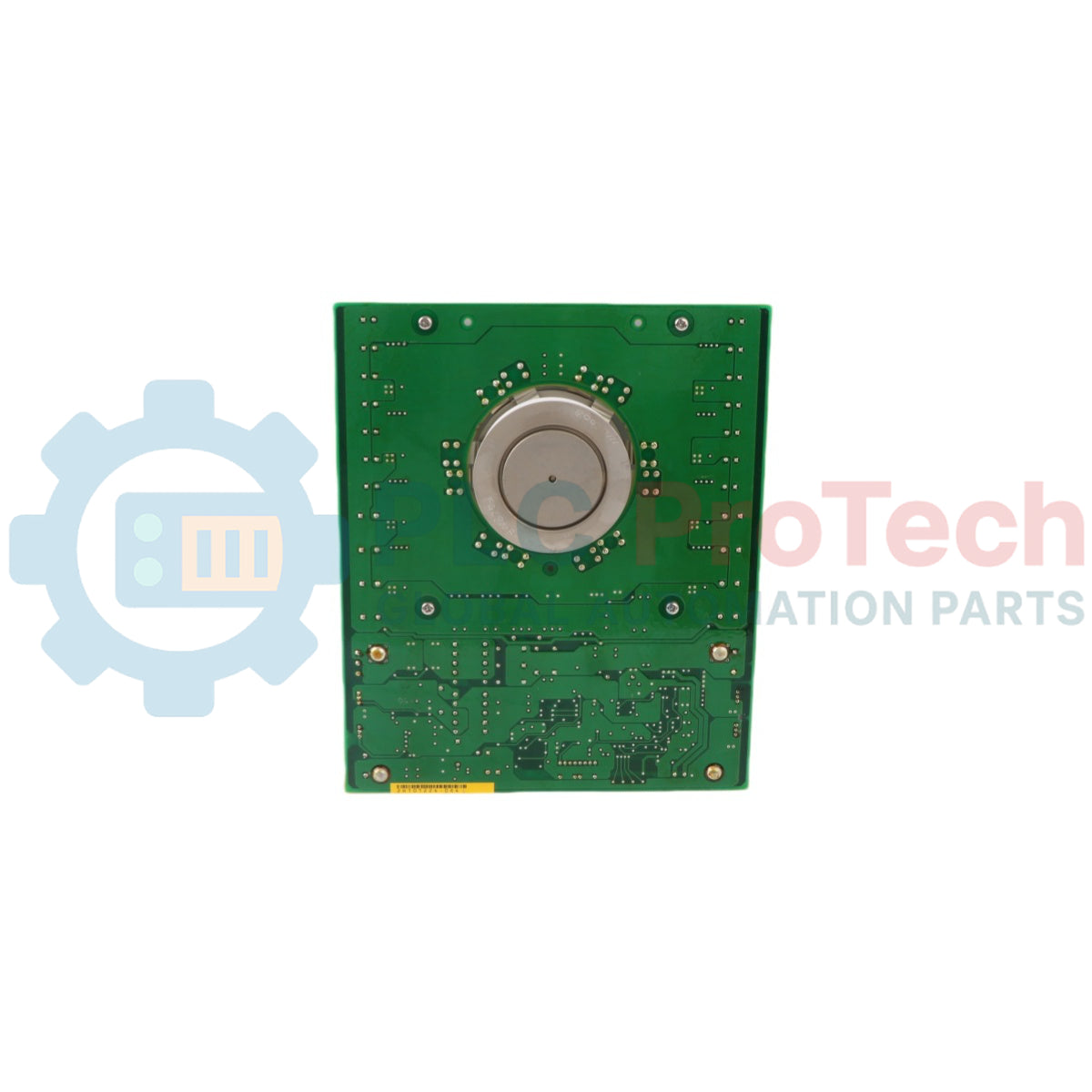

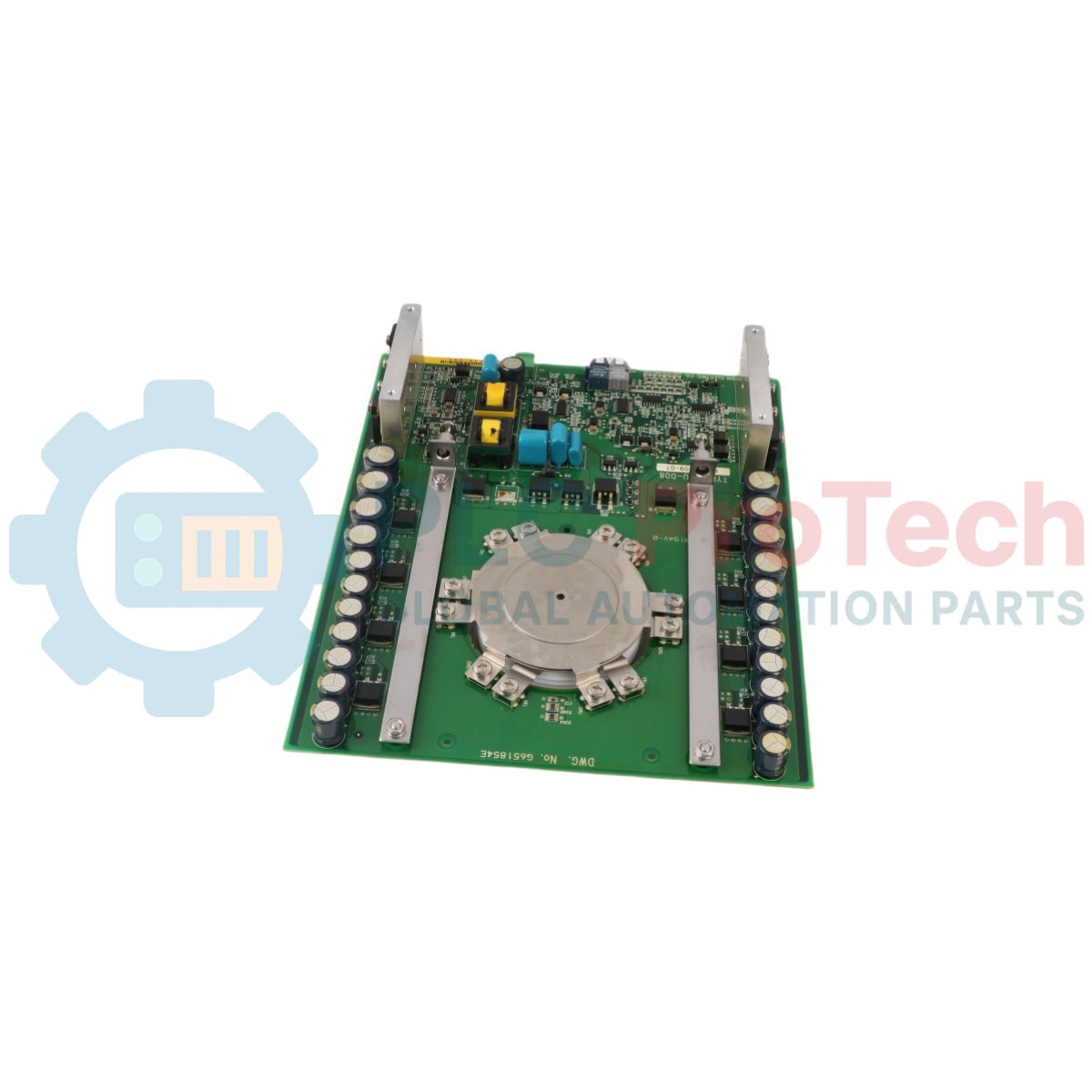

El Mitsubishi Electric GCU08CB-130 es una unidad de tiristor GCT (tiristor de apagado conmutado por compuerta) simétrica y de alta potencia, integrada con un controlador de compuerta incorporado. Este dispositivo semiconductor de tipo press-pack incorpora una placa de circuito interna especializada identificada con el código de referencia 80173-109-01-3. Está diseñado específicamente para operaciones de conmutación exigentes en inversores de fuente de corriente, troceadores de CC de servicio pesado, redes de calentamiento por inducción y convertidores de potencia de CC a CC de alta capacidad. Al fijar permanentemente el componente GCT a su controlador de compuerta en una placa base unificada, el conjunto reduce significativamente la inductancia parásita del bucle del circuito, garantizando una sincronización rígida de los pulsos de compuerta y un manejo controlable, altamente repetitivo, del estado bloqueado en sistemas modulares de accionamiento industrial.
| Parámetro | Especificación |
|---|---|
| Fabricante | Mitsubishi Electric Corporation |
| Número de modelo | GCU08CB-130 |
| Código de referencia de la placa base interna | 80173-109-01-3 |
| Clasificación del producto | Unidad de tiristor GCT |
| Tipo de construcción de la carcasa | Tipo de encapsulado de presión |
| Tensión inversa máxima repetitiva (VRRM) | 6500 V |
| Tensión inversa máxima no repetitiva (VRSM) | 6500 V |
| Tensión máxima repetitiva en estado bloqueado (VDRM) | 6500 V |
| Tensión máxima no repetitiva en estado bloqueado (VDSM) | 6500 V |
| Tensión de estabilidad de CC a largo plazo (V(LTDS)) | 3600 V |
| Corriente eficaz de estado activo (IT(RMS)) | 800 A |
| Corriente media de estado activo (IT(AV)) | 520 A máximo (330 A nominal) |
| Corriente de estado activo controlable repetitiva (ITQRM) | 800 A |
| Corriente de estado activo de sobretensión (ITSM) | 4.8 kA máximo |
| Valor máximo de integración de corriente al cuadrado en el tiempo (I2t) | 7.6 x 10^4 A^2s |
| Velocidad crítica de aumento de la corriente en estado activo (diT/dt) | 1000 A/microsegundo |
| Velocidad crítica de aumento de la corriente de recuperación inversa (diR/dt) | 1000 A/microsegundo |
| Disipación máxima de potencia directa de compuerta (PFGM) | 5 kW |
| Disipación máxima de potencia inversa de compuerta (PRGM) | 17 kW |
| Disipación media de potencia directa de compuerta (PFG(AV)) | 100 W |
| Disipación media de potencia inversa de compuerta (PRG(AV)) | 120 W |
| Tensión directa máxima de compuerta (VFGM) | 10 V |
| Tensión inversa máxima de compuerta (VRGM) | 21 V |
| Corriente directa máxima de compuerta (IFGM) | 500 A |
| Corriente inversa máxima de compuerta (IRGM) | 800 A |
| Tensión de entrada de alimentación del controlador de compuerta (VGIN) | 20 V CC nominales (intervalo aceptable: 19 - 21 V CC) |
| Consumo de energía del controlador de compuerta (PGIN) | 35 W |
| Requisito de fuerza mecánica de sujeción (FM) | 11.1 a 15.8 kN (valor nominal de referencia: 13 kN) |
| Diámetro de la pieza polar del tiristor | 47 mm |
| Grosor total de la carcasa del conjunto | 26 mm |
| Peso estructural neto | 1060 g |
| Intervalo de temperatura de funcionamiento de la unión (Tj) | -20 a 125 grados Celsius |
| Intervalo de temperatura ambiente de almacenamiento (Tstg) | -40 a 60 grados Celsius |
| Límites de temperatura ambiente de funcionamiento (Ta) | -10 a 60 grados Celsius (umbral recomendado: <= 40 grados Celsius) |
| Resistencia térmica de la unión a la aleta (Rt(j-f)) | 0.025 K/W |
| Identificador del componente del puerto | Asignación de interfaz / Función de ingeniería |
|---|---|
| Conector de la fuente de alimentación | Puerto de conexión Phoenix Contact tipo MSTB25/2-G-5.08 para la entrada de alimentación de 20 V CC del controlador de compuerta |
| Puerto de entrada de fibra óptica | Receptor óptico Broadcom HFBR-2521Z para la entrada de pulsos de control |
| Puerto de salida de señal de fallo | Transmisor óptico Broadcom HFBR-1521Z para la asignación de la respuesta del sistema |
| PUNTO DE PRUEBA DE LA COMPUERTA | Nodo de prueba integrado para el diagnóstico de la tensión de compuerta en tiempo real |
| PUNTO DE PRUEBA DEL CÁTODO | Asignación del nodo de prueba integrado para el retorno de referencia eléctrica del cátodo |
| LED A (verde) | Indicación visual del estado que muestra que la fuente de alimentación funciona correctamente |
| LED B (verde) | Asignación del estado de confirmación visual de las condiciones de compuerta |
