Descripción

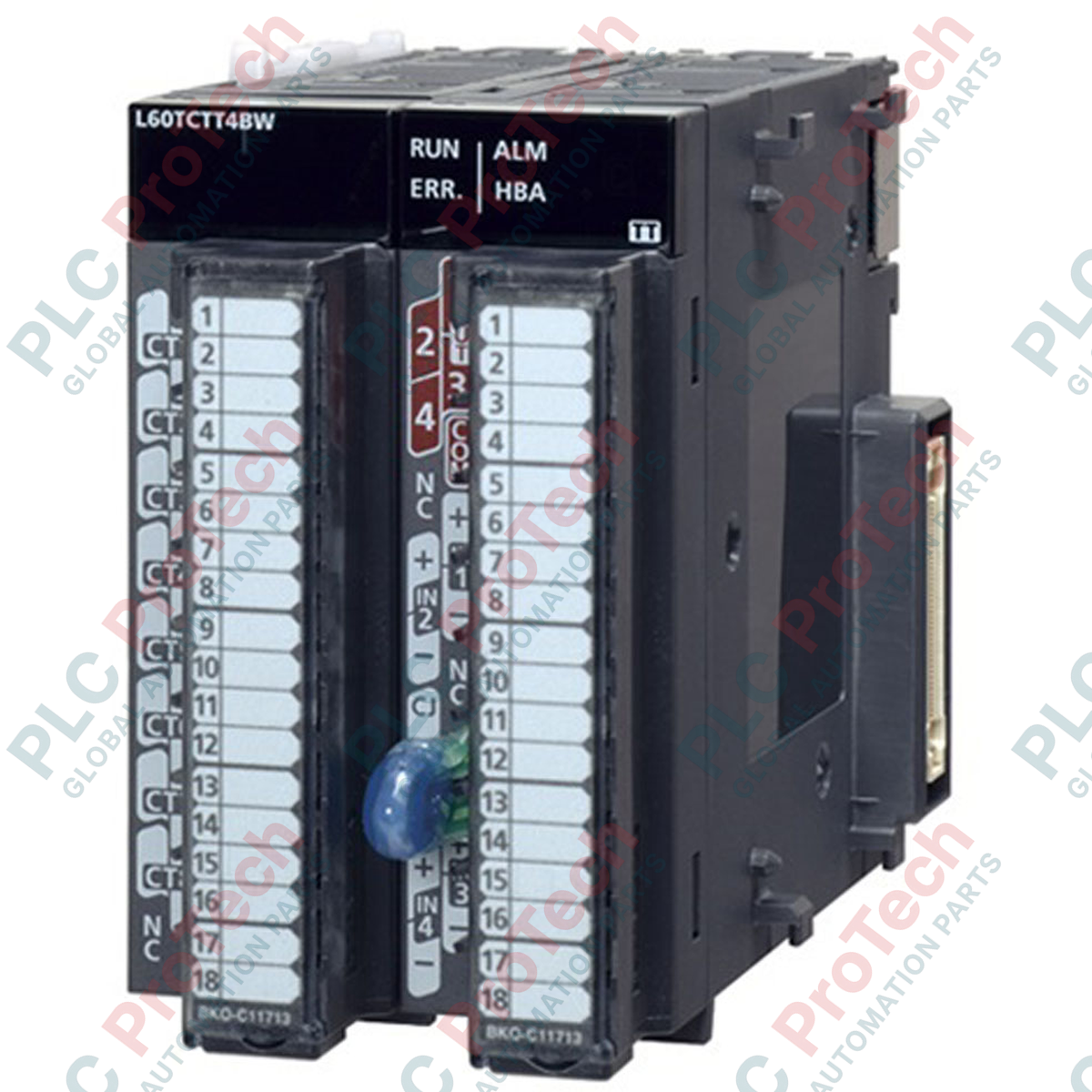

Diseñado para una regulación precisa y de alta densidad de lazos térmicos, el Mitsubishi Electric L60TCTT4BW-CM proporciona un control avanzado de temperatura multicanal integrado directamente en la plataforma PLC MELSEC-L Series. Este módulo cuenta con cuatro canales de entrada de termopar independientes combinados con detección integrada de quemado de calentadores, lo que permite realizar diagnósticos en tiempo real y un control PID de lazo cerrado sin depender de hardware transmisor externo ni sobrecargar la CPU.
Características
- Cuatro canales de entrada de termopar compatibles con varios tipos de sensores para una gran flexibilidad.
- Detección integrada de la desconexión de calentadores mediante transformadores de corriente externos (CT) para evitar fallos del proceso.
- Ejecución interna del lazo de control PID para descargar el procesamiento térmico de la CPU principal del PLC.
- Estructura modular compacta y sin bastidor, diseñada para armarios de control con espacio limitado.
- Parametrización y calibración directas mediante los entornos de software estándar GX Works2 y GX Works3.
Aplicaciones
- Líneas de extrusión de plástico y zonas térmicas de moldeo por inyección.
- Maquinaria de envasado industrial y barras de termosellado.
- Hornos de tratamiento térmico, estufas de secado y hornos industriales.
- Regulación de la temperatura de la cámara en procesos de fabricación de semiconductores.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Mitsubishi Electric |
| Código de modelo |
L60TCTT4BW-CM |
| Tipo de módulo |
Módulo de control de temperatura (tipo termopar) |
| Número de canales de entrada |
4 canales |
| Tipos de sensores compatibles |
Termopares: K, J, T, B, R, S, E, N, PLII, W5Re/W26Re |
| Detección de quemado de calentadores |
Compatible (mediante entradas de transformadores de corriente externos) |
| Ciclo de muestreo |
50 ms / canal |
| Consumo de corriente interno (5 V CC) |
0.33 A |
| Peso |
0.33 kg |
| Peso de envío (calculado) |
2.00 kg |
| País de origen |
Japón |
Conexiones e interfaces
| Grupo de terminales |
Asignación funcional |
| CH1 a CH4 (+ / -) |
Entradas diferenciales positiva y negativa del sensor de termopar |
| CT1 a CT4 |
Entradas de transformadores de corriente para la supervisión de desconexión o quemado de calentadores |
| CJC |
Punto de conexión del sensor de compensación de unión fría |
Modelos alternativos y compatibilidad
El L60TCTT4BW-CM sirve como sustituto directo de los módulos estándar de la serie L60TCTT4. El sufijo "-CM" indica documentación localizada, pero mantiene una paridad absoluta de hardware, características eléctricas y mapa de registros. Se monta perfectamente en todas las CPU MELSEC-L, incluidas la L02CPU, la L26CPU-BT y los módulos de cabecera de interfaz de bus de campo estándar.
Errores comunes de aplicación y notas de ingeniería
Al implementar la función de desconexión del calentador, utilice únicamente transformadores de corriente (CT) compatibles con relaciones de transformación precisas, según se especifica en el manual de hardware de MELSEC-L. Los canales de entrada de termopar no utilizados deben deshabilitarse explícitamente en las configuraciones de parámetros del sistema para evitar que el módulo genere fallos de circuito abierto del sensor y datos de diagnóstico no válidos.
Consejos de puesta en servicio y cableado
Para garantizar la integridad de las mediciones, tienda siempre los cables de compensación de los termopares por canalizaciones exclusivas de baja tensión, separadas de los cables de motor de CA de 480 V o de las salidas del variador de frecuencia. Asegúrese de que la pantalla del cable de compensación esté conectada a tierra en un único bloque de terminales de puesta a tierra independiente, cerca de la entrada al armario del PLC, para evitar que los bucles de tierra corrompan los convertidores analógico-digitales de alta resolución.
Directrices de instalación
ADVERTENCIA CRÍTICA: Desconecte todas las fuentes de alimentación que suministran energía al bastidor del PLC, los circuitos de sensores y las líneas de alimentación del calentador antes de iniciar la instalación o el cableado físico. Si no se aísla la alimentación, pueden producirse daños graves en los componentes, cortocircuitos o descargas eléctricas.
1
Encaje el módulo en el carril DIN estándar de 35 mm y acople la unión lateral de bloqueo integrada para conectarlo con el módulo MELSEC-L adyacente.
2
Conecte los cables del sensor de termopar al bloque de terminales, prestando especial atención a la correspondencia correcta de las polaridades positiva (+) y negativa (-).
3
Conecte los cables del transformador de corriente (CT) a los pines de detección de quemado si utiliza la supervisión activa del estado del calentador.
4
Encienda el bastidor del controlador y transfiera la configuración del hardware, incluidas las tablas de escalado de sensores, mediante el software GX Works.
