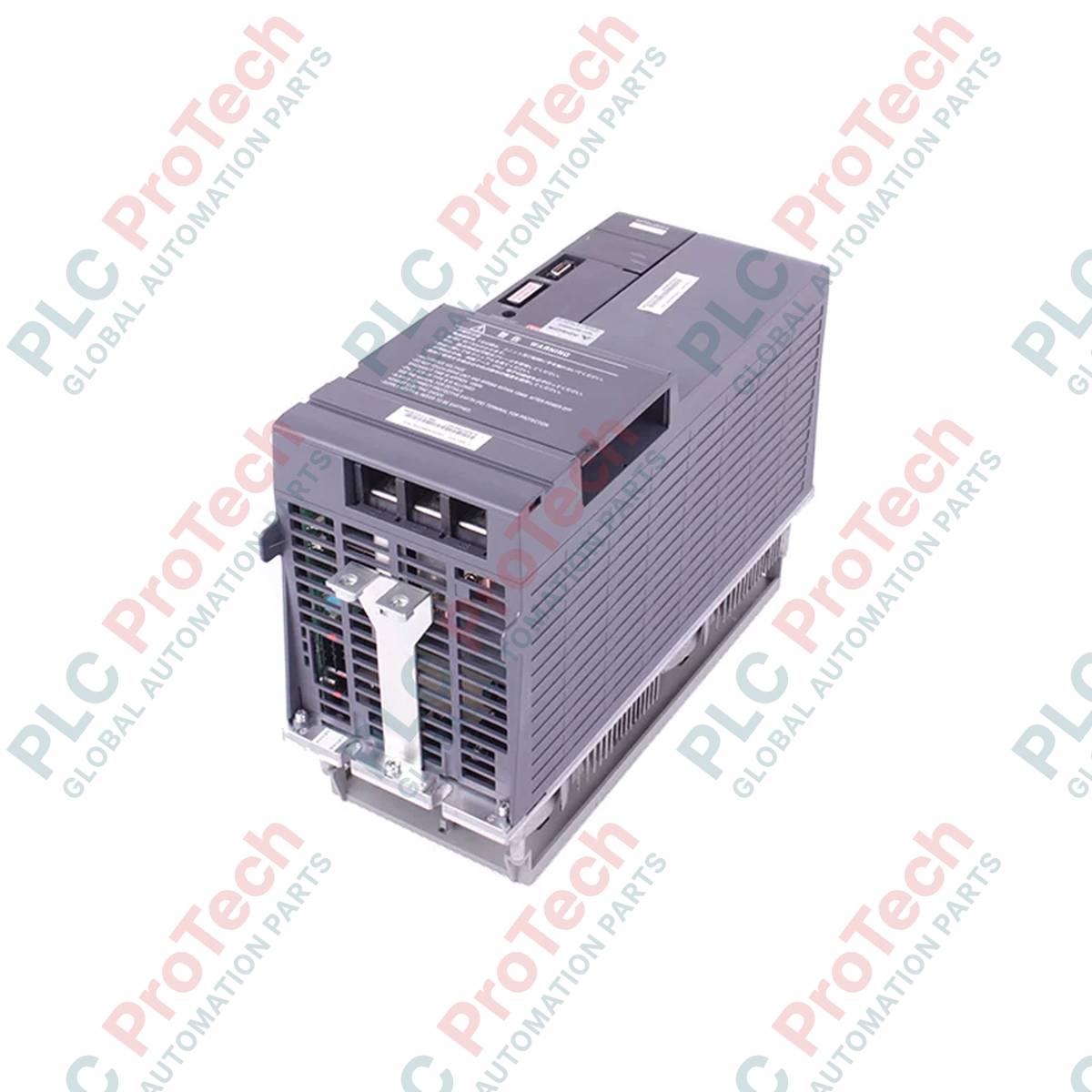

Unidad de alimentación Mitsubishi Electric MDS-DH-CV-370 de la serie MDS-DH

Descripción

La distribución de potencia en máquinas herramienta CNC multieje exigentes se gestiona directamente mediante la Mitsubishi Electric MDS-DH-CV-370, una unidad de alimentación eléctrica de la serie MDS-DH de gran capacidad. Diseñada para una arquitectura de clase de 400 V CA, esta unidad convertidora rectifica la alimentación de red trifásica entrante para convertirla en una tensión estable del bus de CC que alimenta los accionamientos de servoejes coordinados y los amplificadores de husillo de alta velocidad. Con una sólida potencia nominal continua de 30.0 kW y una capacidad máxima transitoria de 37.0 kW durante 30 minutos, garantiza un suministro de energía fiable bajo cargas dinámicas extremas y ciclos de desaceleración rápida.

Características principales

• Optimizado para topologías de accionamiento de alta tensión de 400 V, reduciendo al mínimo la corriente de línea y las secciones transversales del cableado.
• Estructura de salida de potencia con doble régimen, compatible con un funcionamiento continuo de 30 kW y demandas de sobrecarga a corto plazo de 37 kW.
• Perfil físico delgado de 150 mm de ancho para optimizar la densidad espacial del armario de control.
• Capacidades de potencia regenerativa diseñadas para devolver la energía de frenado al sistema eléctrico cuando se utilizan con los componentes de línea especificados.
• Diseñado para coordinarse directamente con reactores de CA y contactores magnéticos específicos para suprimir la distorsión armónica y gestionar las corrientes de irrupción.

Aplicaciones

• Centros de fresado y torneado CNC de servicio pesado que requieren coordinación sincronizada de servoejes múltiples.
• Sistemas de accionamiento de husillo industriales de alta velocidad que requieren frenado regenerativo.
• Celdas automatizadas de fabricación de sistemas de transmisión para automóviles y equipos de fabricación de metales.

Especificaciones técnicas

Conexiones e interfaces

Modelos alternativos y compatibilidad

El MDS-DH-CV-370 está diseñado exclusivamente para sistemas MDS-DH de clase 400 V y no puede intercambiarse con sistemas MDS-D-CV de clase 200 V. Requiere una integración de firmware compatible con el sistema CNC anfitrión conectado, como los controladores M700/M800 o M70/M80. Al sustituir revisiones anteriores, verifique los parámetros de correspondencia de la carga total de los accionamientos para asegurarse de que la suma de las potencias nominales de los servomotores y husillos conectados no supere la capacidad del sistema de 53 kVA.

Errores de aplicación y notas de ingeniería

Durante ciclos intensos de desaceleración de motores de husillo de alta inercia, el sistema depende de la regeneración hacia la red para disipar la energía de vuelta a la red eléctrica. Este proceso requiere absolutamente la instalación del reactor de CA DH-AL-37K correspondiente. Omitir este reactor o sustituirlo por una alternativa genérica provocará errores graves de sobretensión (F1 ALM), degradación de los bancos de condensadores internos y una posible avería térmica de los diodos rectificadores de entrada.

Consejos de puesta en servicio y cableado

Asegúrese de que el tendido de los cables de alimentación de control esté físicamente aislado del bus de CC de alta tensión (L+/L-) y de las líneas de entrada de CA para minimizar el ruido EMI. Conecte el bus de comunicación CNC en cadena utilizando cables apantallados de alto rendimiento y asegúrese de que ambos extremos estén terminados correctamente. Verifique que el circuito de realimentación del MC (contactor magnético) esté integrado correctamente en el circuito de parada de emergencia para interrumpir de forma segura la alimentación de CA en caso de fallo interno del sistema.
