Fabricante: Mitsubishi Electric
Número de producto: MR-H700AN
País de origen:Estados Unidos
Tipo de producto: Amplificadores de servomotor
Pago: Transferencia bancaria, Western Union
Peso: 14000g
Dimensiones: 460 mm x 320 mm x 340 mm
Puerto de envío: Xiamen
Garantía: 12 meses

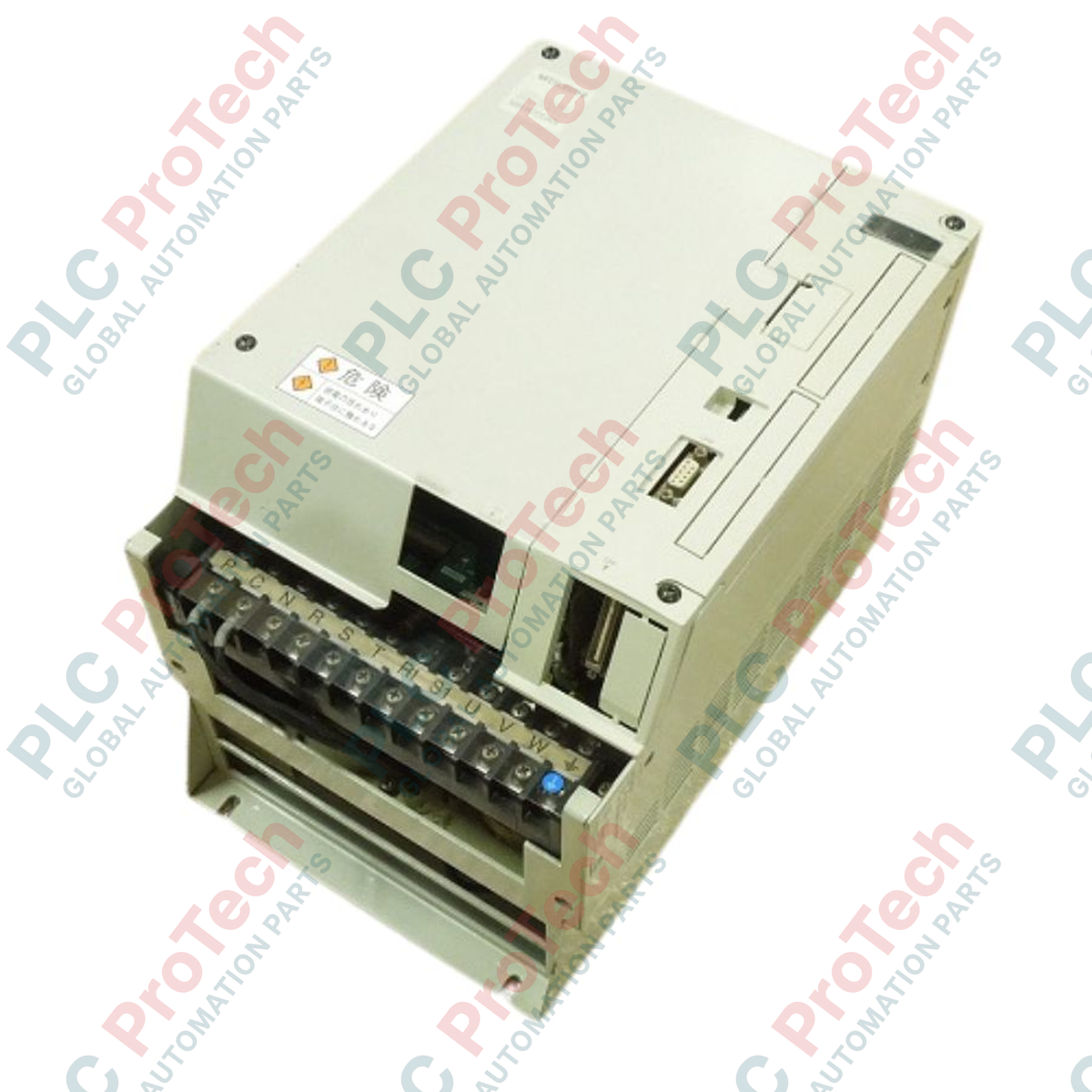

Para regular perfiles de movimiento dinámico de servicio pesado en líneas de automatización complejas, el Mitsubishi Electric MR-H700AN es un amplificador de servomotor de CA de alta capacidad, diseñado para un control de precisión. Esta unidad ofrece una salida nominal de 7 kW para satisfacer exigentes requisitos industriales y funciona dentro del ecosistema de la antigua serie MR-H. El accionamiento utiliza un control PWM avanzado de onda sinusoidal para garantizar una distribución uniforme del par y un posicionamiento de alta precisión con servomotores compatibles. Diseñado para el posicionamiento industrial de propósito general, proporciona una realimentación operativa fiable, diagnósticos de protección integrados y una estructura robusta capaz de soportar entornos industriales exigentes.
| Parámetro | Valor / Especificación |
|---|---|
| Fabricante | Mitsubishi Electric |
| Número de modelo | MR-H700AN |
| Serie | Serie MR-H |
| Capacidad nominal de salida | 7,0 kW |
| Método de control | Control PWM de onda sinusoidal / sistema de control de corriente |
| Sistema de refrigeración | Ventilador de refrigeración por aire forzado (integrado) |
| Temperatura de funcionamiento | 0 a 55 °C (sin congelación) |
| Temperatura de almacenamiento | -20 a 65 °C (sin congelación) |
| Peso de envío | 14,0 kg |
| Dimensiones del paquete (calculadas) | 460 mm x 320 mm x 340 mm |
| Terminal / Puerto | Asignación de funciones |
|---|---|
| L1, L2, L3 | Terminales de entrada de CA trifásica del circuito principal |
| U, V, W | Conexiones de salida de alimentación del servomotor |
| CN1 (A/B) | Interfaces de señales de control de E/S para la conexión de comandos externos |
| CN2 | Interfaz de conexión del codificador de realimentación |
La serie MR-H es una plataforma de control de movimiento antigua. La compatibilidad directa con las series modernas MR-J4 o MR-J5 requiere modificar las dimensiones físicas y sustituir el motor, ya que los sistemas más nuevos utilizan encoders absolutos serie de alta resolución cuyo protocolo es incompatible con las configuraciones de realimentación heredadas de la serie MR-H. Al sustituir una unidad dentro de una red existente, mantenga mapas de parámetros idénticos para preservar las variables de sincronización y temporización del sistema.
La gestión térmica es la variable más crítica al instalar amplificadores de 7 kW. En armarios cerrados, no mantener una separación mínima de 40 mm por encima y por debajo de la carcasa puede provocar una rápida acumulación de calor y la activación prematura de los límites de seguridad térmica. Si se producen errores persistentes de regeneración, como AL.30 o AL.33, durante fases de desaceleración rápida, evalúe la impedancia de la resistencia externa de descarga regenerativa para garantizar una disipación correcta de la energía.
Pase siempre el cable de realimentación del encoder (CN2) por separado de las líneas de salida del motor de alta tensión (U, V, W) para evitar la degradación de la señal debido a interferencias electromagnéticas (EMI). Conecte firmemente el chasis del amplificador a tierra utilizando un cable de cobre de baja impedancia con una sección transversal de al menos 8 mm2, directamente al bus de tierra principal del panel. Los ajustes del par de apriete de los tornillos de los terminales deben supervisarse periódicamente en condiciones de funcionamiento con alta vibración para evitar un calentamiento resistivo localizado.
Desconecte todas las alimentaciones eléctricas de CA principales antes de realizar tareas de montaje, cableado o mantenimiento. Espere al menos 15 minutos después de apagar el equipo para que los condensadores internos se descarguen por completo. Verifique siempre que la tensión del bus de CC entre los terminales de alimentación sea inferior a 20 V utilizando un voltímetro digital calibrado antes de tocar los terminales físicos.
Monte el amplificador verticalmente contra un panel metálico rígido y conductor para maximizar la disipación térmica y establecer una ruta de referencia de tierra sólida.
Conecte primero el terminal de tierra específico para eliminar el riesgo de daños por descarga electrostática durante la configuración del cableado de control.
Conecte el cable del encoder (CN2) y el cableado lógico de la interfaz de E/S, manteniendo las rutas de control físicamente aisladas de los cables eléctricos de alta potencia.
Conecte las entradas principales de alimentación trifásica (L1/L2/L3) y realice las comprobaciones finales de conexión antes de aplicar tensión.
