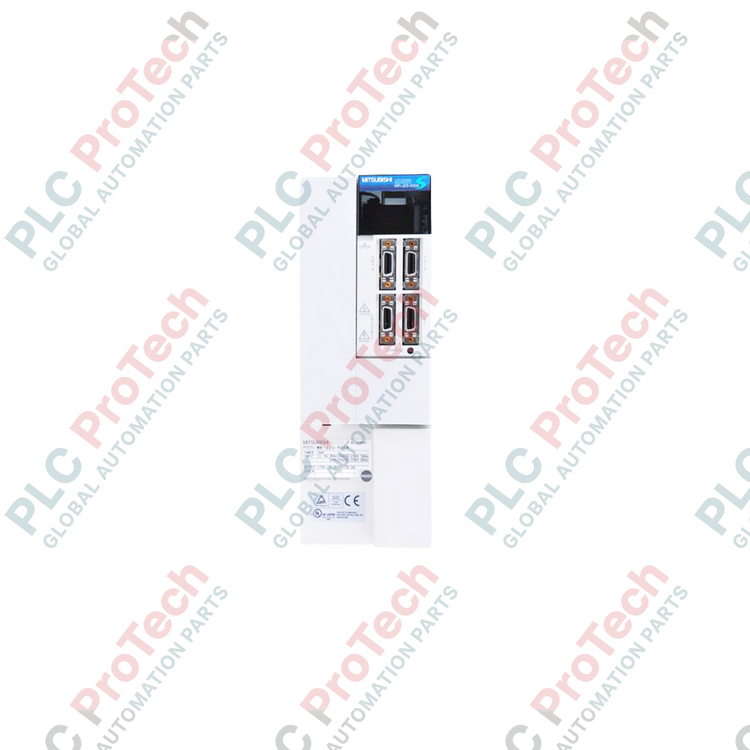

Para optimizar la precisión del movimiento en aplicaciones industriales de alto par, el Mitsubishi Electric MR-J2S-500A funciona como un servovariador digital trifásico de alto rendimiento dentro de la plataforma heredada Serie MELSERVO J2-Super. Diseñado para operaciones altamente dinámicas, este amplificador de 5,0 kW de potencia nominal de salida utiliza control PWM sinusoidal con un sistema de control de corriente en tiempo real para regular la posición, la velocidad y el par. Al incorporar el reconocimiento automático del motor y una interfaz de detección de posición absoluta, el MR-J2S-500A reduce el tiempo de puesta en servicio y mantiene una sincronización excepcional en configuraciones de maquinaria multieje.
| Parámetro de especificación | Valor / Clasificación |
|---|---|
| Fabricante | Mitsubishi Electric |
| Designación del modelo | MR-J2S-500A |
| Serie del producto | Serie MELSERVO J2-Super |
| Potencia nominal de salida | 5,0 kW |
| Tensión de entrada / Fases | CA trifásica de 200 a 230 V, 50/60 Hz |
| Fluctuación de tensión permitida | CA trifásica de 170 a 253 V |
| Fluctuación de frecuencia permitida | Dentro de ±5 % |
| Sistema de control | Control PWM sinusoidal, sistema de control de corriente |
| Opción de freno dinámico | Integrado |
| Método de refrigeración | Refrigeración por aire forzado (ventilador interno) |
| Rango de temperatura de funcionamiento | 0 a 55 °C (sin congelación) |
| Rango de temperatura de almacenamiento | -20 a 65 °C (sin congelación) |
| Humedad permitida | 90 % de HR máximo (sin condensación) |
| País de origen | Japón |
| Peso de envío (calculado) | 6,0 kg |
| Dimensiones del paquete (calculadas) | 380 mm x 280 mm x 150 mm |
| Terminal / Puerto | Asignación funcional del circuito |
|---|---|
| L1, L2, L3 | Entrada de alimentación del circuito principal (CA trifásica de 200-230 V) |
| L11, L21 | Entrada de alimentación del circuito de control (CA monofásica de 200-230 V) |
| U, V, W | Salida de potencia para servomotor trifásico (No conectar a la alimentación principal de CA) |
| P, C, D | Conexiones para la opción de freno regenerativo interno o externo |
| CN1A / CN1B | Conectores de señales de control (entradas/salidas digitales, tren de pulsos, referencia analógica) |
| CN2 | Conector de realimentación de la interfaz del encoder serie de alta resolución |
| PE (símbolo de tierra) | Terminales de tierra de protección (configuración de doble tornillo) |
El MR-J2S-500A funciona como sustituto de actualización directa estándar de los amplificadores MR-J2-500A antiguos. Al actualizar un sistema de MR-J2 a MR-J2S, verifique que el perfil de resolución de realimentación del encoder del servomotor asociado sea compatible. Los motores de la serie J2-Super utilizan un encoder absoluto de 131,072 pulsos por revolución, lo que puede requerir ajustes de firmware y escalado en plataformas de control CNC antiguas o módulos de lógica de posicionamiento.
Un problema común en cargas de gran inercia con el MR-J2S-500A es el código de fallo AL.30 (Sobretensión regenerativa) durante rampas de desaceleración pronunciadas. La resistencia de frenado regenerativo integrada está diseñada para ciclos de servicio transitorios. Si se activa AL.30, calcule la energía regenerativa devuelta. Para desaceleraciones cíclicas continuas, conecte una resistencia regenerativa externa de alta capacidad entre los terminales P y C y asegúrese de configurar el parámetro correspondiente para omitir la capacidad de la resistencia interna.
Para evitar el ruido eléctrico, utilice cables apantallados de par trenzado para las entradas de señal de control CN1A y CN1B, manteniendo el apantallamiento conectado a tierra en el extremo del amplificador. Evite tender las líneas de entrada de alimentación trifásica principal (L1/L2/L3) en el mismo conducto que las líneas de realimentación de baja tensión (CN2). Tender las líneas de realimentación del encoder junto a las líneas de salida (U/V/W) sin el apantallamiento adecuado degrada la integridad de la comunicación serie y activa AL.20 (Error de comunicación del encoder).
ADVERTENCIA CRÍTICA: RIESGO DE ALTA TENSIÓN
Asegúrese de que todas las fuentes de alimentación de CA principal y de las líneas de control estén completamente desconectadas antes de comenzar la instalación. Espere al menos 15 minutos después de desconectar la alimentación para permitir que se descarguen los condensadores internos del bus de enlace de CC. Confirme que el indicador LED de carga del panel frontal esté completamente apagado antes de manipular el cableado de los terminales o comprobar los niveles de tensión de los terminales.
Envío express mundial
Devoluciones y garantía
Fabricante: Mitsubishi Electric
Número de producto: MR-J2S-500A
País de origen:Estados Unidos
Tipo de producto: Módulos amplificadores de servomotor
Pago: Transferencia bancaria, Western Union
Peso: 500g
Dimensiones: 380 mm x 280 mm x 150 mm
Puerto de envío: Xiamen
Garantía: 12 meses
