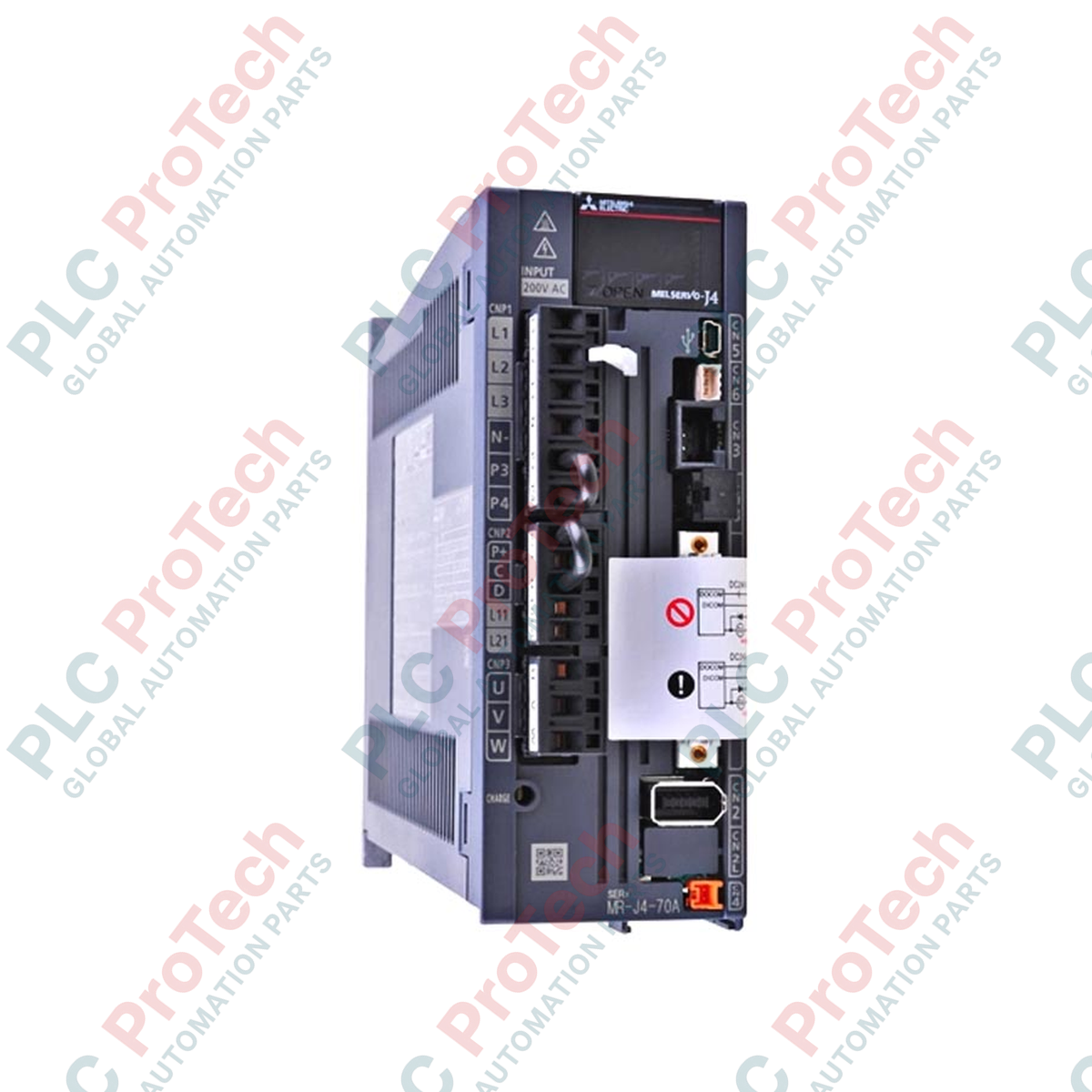

Mitsubishi Electric MR-J4-70A Amplificador Servo de 1 Eje Serie MELSERVO-J4

Mitsubishi Electric MR-J4-70A Amplificador Servo de 1 Eje Serie MELSERVO-J4

Solo queda(n) 10 artículo(s) en stock
  • Fabricante: Mitsubishi Electric

  • Número de producto: MR-J4-70A

  • País de origen:Estados Unidos

  • Tipo de producto: Módulos de Control de Servomotor

  • Pago: Transferencia bancaria, Western Union

  • Peso: 1400g

  • Puerto de envío: Xiamen

  • Garantía: 12 meses

Cantidad
Ver detalles completos

Descripción

Optimizando trayectorias de posicionamiento dinámico en sistemas automatizados, el Mitsubishi Electric MR-J4-70A opera como un amplificador servo de 1 eje dentro de la gama de productos MELSERVO-J4. Diseñado para sistemas de clase 200V, este variador entrega una corriente nominal continua de 5,8 A para accionar motores servo rotativos de 0,75 kW con ejecución determinista. Al ejecutar control PWM de onda sinusoidal junto con sistemas de retroalimentación de alta resolución de 22 bits, el módulo mantiene velocidades de bucle de seguimiento con microprecisión. El hardware está equipado con redes de seguridad Safe Torque Off (STO) incorporadas certificadas SIL 3 / PL e, proporcionando cortes físicos de energía para evitar reinicios no autorizados del motor durante ventanas de mantenimiento.

Características técnicas clave

  • Bucle de control avanzado: Control PWM de onda sinusoidal y sistema de control de corriente de alta precisión para respuesta óptima de torque.
  • Retroalimentación de alta resolución: Evalúa señales de codificador de 22 bits directamente, equivalente a 4.194.304 pulsos por revolución para alineación microstepping.
  • Comunicación multi-drop: Interfaces RS-422 y RS-485 integradas que soportan arquitectura multi-drop enlazando hasta 32 ejes en línea serial.
  • Seguridad integrada: Cuenta con Safe Torque Off (STO) implementado en hardware conforme a EN ISO 13849-1 Categoría 3 PL e e IEC 61508 SIL 3.
  • Capacidades regenerativas: Equipado con un resistor regenerativo incorporado de 20 W para manejar la inercia del motor en desaceleración.

Aplicaciones industriales

  • Maquinaria de embalaje, sellado y alimentación continua de película de alta velocidad.
  • Robots pórtico multi-eje para pick-and-place y líneas de manejo de materiales.
  • Sistemas de procesamiento y clasificación de obleas semiconductoras de precisión.
  • Cambiadores de herramientas y mesas indexadoras para máquinas CNC.

Especificaciones técnicas

Parámetro Valor de especificación
Fabricante Mitsubishi Electric
Código de modelo MR-J4-70A
Nombre de la serie Serie MELSERVO-J4
Entrada de alimentación del circuito principal CA trifásica o monofásica 200 V a 240 V, 50/60 Hz
Fluctuación de voltaje permitida CA 170 V a 264 V
Potencia nominal del motor 0,75 kW
Corriente de salida nominal 5,8 A
Método de control Control PWM de onda sinusoidal y sistema de control de corriente
Resolución de retroalimentación 22 bits (4.194.304 pulsos/rev)
Resistor regenerativo incorporado 20 W
Certificación de seguridad EN ISO 13849-1 Categoría 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3
Clasificación de protección contra ingreso IP20 (estructura abierta)
Rango de temperatura de operación 0 a 55 °C (sin congelación)
Resistencia a la vibración 5,9 m/s2, 10 Hz a 55 Hz (direcciones X, Y, Z)
Peso neto por unidad 1,4 kg
Peso de envío (calculado) 3.5 kg

Conexiones e interfaces

Puerto conector Asignación de función / señal
CN1 Interfaz de comando analógico / Señales de E/S de propósito general
CN2 Conexión de retroalimentación del codificador (interfaz serial de alta velocidad)
CN3 Puerto de comunicación serial RS-422 / RS-485
CN5 Puerto USB para software de configuración PC (MR Configurator2)
CN8 Entrada Safe Torque Off (STO) / Conexión de señal de seguridad

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

El MR-J4-70A incluye parámetros integrados de compatibilidad MR-J3, permitiendo la sustitución eléctrica directa de unidades MR-J3-70A antiguas en la mayoría de configuraciones de posicionamiento. Sin embargo, al adaptar paneles antiguos, tenga en cuenta que la huella física y las ubicaciones de los orificios de montaje difieren ligeramente; siempre verifique las plantillas de montaje de chapa metálica antes de la instalación estructural.

Errores comunes en la aplicación y notas de ingeniería

Aunque está equipado con una resistencia regenerativa incorporada de 20 W, aplicaciones de eje vertical con ciclo de trabajo alto o cargas inerciales grandes pueden activar códigos "AL 30" (Error regenerativo). Para evitar paradas operativas, calcule la energía cinética acumulada de retroalimentación y considere cablear una resistencia regenerativa externa de alta capacidad entre los terminales P+ y C, actualizando el parámetro Pr. PA02 para indicar dispersión de potencia externa.

Consejos para puesta en marcha y cableado

Asegúrese de que el enchufe de puente de seguridad CN8 esté insertado si la función Safe Torque Off (STO) no está cableada a un relé de seguridad externo. Retirar el enchufe o dejar el circuito STO abierto generará un inhibidor del sistema "AL 9F" (Parada de seguridad), impidiendo la excitación del motor. Siempre aísle los cables de señal de control (CN1/CN2) de la línea de alimentación del motor (U/V/W) por al menos 30 cm para eliminar interferencias electromagnéticas parásitas.

Directrices de instalación

ADVERTENCIA CRÍTICA: Verifique que todas las líneas principales de alimentación de CA estén completamente desenergizadas. Espere un mínimo de 15 minutos después de apagar la alimentación para que los condensadores del bus de CC internos se descarguen a niveles seguros. Verifique que el voltaje del bus entre los terminales P+ y N- sea inferior a 20 V CC usando un multímetro digital certificado antes de hacer cualquier contacto físico con el cableado.
1
Monte el amplificador verticalmente sobre una placa trasera metálica conductora sin pintar para asegurar una conexión a tierra sólida del chasis y máxima convección pasiva de calor.
2
Mantenga al menos 10 mm de espacio libre a ambos lados y 40 mm de espacio arriba y abajo del amplificador para evitar la acumulación térmica dentro de paneles cerrados.
3
Asegúrese de que todos los tornillos del bloque de terminales de alimentación estén apretados según la especificación del fabricante de 1.2 N-m para minimizar la resistencia de contacto.
4
Realice una prueba de continuidad en el terminal de puesta a tierra (PE) antes de aplicar la alimentación del circuito de control y principal.

¿Qué causa el código de alarma AL 9F en el amplificador MR-J4-70A?

Este código representa un estado de Parada de Seguridad. Se activa si el conector CN8 STO está desconectado, mal cableado o le falta el enchufe de derivación de seguridad.

¿Puede este amplificador servo funcionar con alimentación de CA monofásica?

Sí, soporta alimentación monofásica de CA de 200V a 240V en los terminales L1 y L2, pero el par de salida y el rendimiento pueden reducirse bajo cargas dinámicas máximas.

¿Qué software se utiliza para configurar y ajustar el variador MR-J4-70A?

Se utiliza el software MR Configurator2 de Mitsubishi Electric a través de la interfaz USB CN5 para ajustes de parámetros, afinación en tiempo real y diagnósticos.

¿Cómo resuelvo una alarma persistente AL 30 (Error Regenerativo)?

Aumente los tiempos de rampa de desaceleración, instale una resistencia regenerativa externa entre los terminales P+ y C, y actualice el parámetro Pr. PA02 para activar el modo de disipación externa.
