Descripción

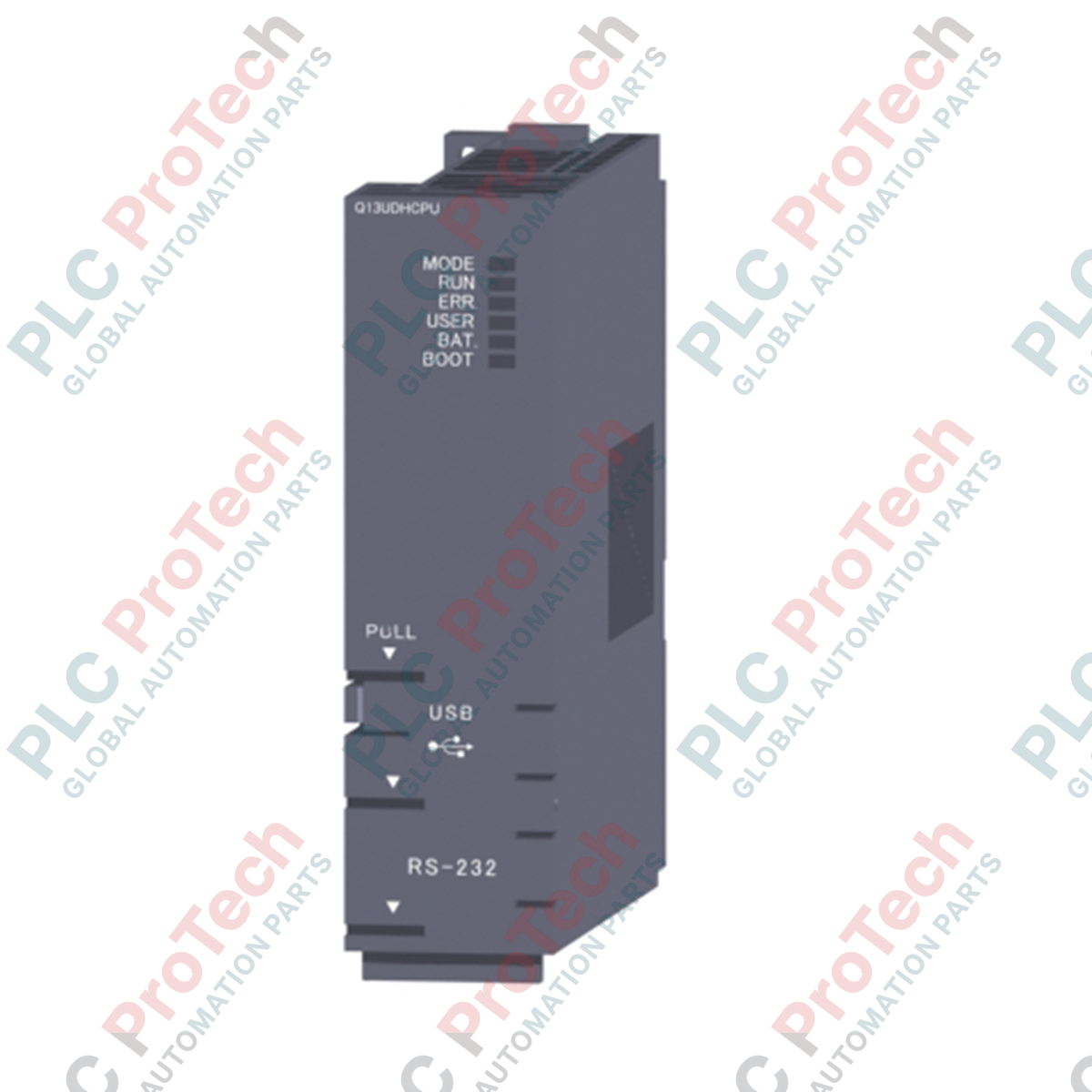

Diseñado para gestionar procesos industriales de alta demanda, el procesador Mitsubishi Electric Q13UDHCPU es un procesador PLC de alto rendimiento de la serie Universal Q, diseñado para arquitecturas de automatización complejas. Gracias a la integración de tecnologías de vanguardia para la ejecución de secuencias y programación estructurada, este módulo ofrece la velocidad de cálculo y el ancho de banda de memoria necesarios para la sincronización de alta velocidad en la fabricación discreta, el embalaje y el control de procesos pesados. Se integra de forma nativa con el sistema de bastidor posterior MELSEC Q Series, lo que facilita la comunicación de baja latencia con módulos digitales, analógicos y de funciones inteligentes.
Características principales
-
Ejecución rápida de instrucciones: Alcanza una velocidad de procesamiento de 9.5 ns para instrucciones básicas de secuencia LD y de 19 ns para instrucciones de transferencia de datos MOV.
-
Amplia capacidad de memoria: Cuenta con una capacidad de programa de 130K pasos, junto con 520 KB de memoria de programa integrada y 1024 KB de RAM estándar.
-
Amplia capacidad de E/S físicas y lógicas: Controla directamente hasta 4096 puntos de E/S físicas, con acceso a 8192 puntos de dispositivo mediante asignación directa de memoria.
-
Compatibilidad con sistemas multi-CPU: Cuenta con un área de memoria compartida de 32 KB de alta velocidad para arquitecturas de control de coordenadas.
-
Entornos de programación flexibles: Totalmente compatible con los lenguajes Relay Symbol, MELSAP 3 (SFC), MELSAP-L, bloques de función (FB) y texto estructurado (ST).
Aplicaciones
- Líneas de montaje de alta velocidad y producción automotriz con múltiples ejes.
- Maquinaria de fabricación de precisión para componentes electrónicos y semiconductores.
- Redes multinivel de manipulación de materiales, clasificación y logística de almacenes.
- Sistemas integrales de instrumentación de procesos que requieren ejecución de E/S distribuida.
Especificaciones técnicas
| Parámetro |
Valores de especificación |
| Fabricante |
Mitsubishi Electric |
| Código de modelo |
Q13UDHCPU |
| Tipo de serie |
MELSEC Q Series (Universal QCPU) |
| Método de ejecución del control |
Funcionamiento cíclico/iterativo del programa almacenado |
| Capacidad del programa |
130K pasos (520 KB) |
| RAM estándar (unidad 3) |
1024 KB |
| ROM estándar (unidad 4) |
2048 KB |
| Puntos de E/S físicas |
4096 puntos (X/Y de 0 a FFF) |
| Consumo de corriente interna (5 V CC) |
0.39 A |
| Rango de temperatura de funcionamiento |
0 a 55 °C (ambiente) |
| Rango de temperatura de almacenamiento |
-25 a 75 °C |
| Dimensiones del módulo (W x Al x Pr) |
27.4 mm x 98 mm x 89.3 mm |
| Masa de la unidad |
0.20 kg |
| Peso de envío (calculado) |
1.2 kg |
Conexiones e interfaces
| Tipo de interfaz |
Asignación de funciones y descripción |
| Puerto USB |
Interfaz física Mini-B; admite la carga y descarga de programas a alta velocidad y los diagnósticos en línea mediante GX Works2. |
| Puerto RS-232 |
Interfaz D-Sub de 9 pines para comunicación serie con equipos antiguos, HMI directas y telemetría de periféricos. |
| Interfaz para tarjeta de memoria |
Ranura dedicada compatible con tarjetas SRAM (hasta 8 MB), Flash (hasta 4 MB) o ATA (hasta 32 MB) para almacenar bases de datos y firmware. |
Observaciones empíricas de ingeniería
Modelos alternativos y compatibilidad
El Q13UDHCPU ofrece una ruta de actualización directa para los procesadores Q02HCPU y Q06HCPU más antiguos. Sin embargo, aunque el formato y la instalación en el backplane siguen siendo idénticos, la transición de los modelos antiguos de alto rendimiento a los modelos universales requiere compilar la base de datos de configuración del proyecto en GX Works2 y ajustar la programación de tareas para evitar variaciones en los tiempos de ciclo debido a la mayor velocidad de ejecución interna.
Errores habituales y notas de ingeniería
Al operar varias CPU en un backplane compartido, la interfaz de bus de alta velocidad de la CPU consume ancho de banda de memoria compartida. Los desarrolladores deben configurar estructuras de interbloqueo adecuadas dentro de la región de memoria compartida de 32 KB para evitar la superposición de accesos de escritura, que puede activar errores del watchdog del sistema (WDT) y detener los bucles de control de procesos.
Estrategias de puesta en marcha y copia de seguridad
Para protegerse contra el deterioro de la batería y la corrupción de la lógica de apagado repentino, configure copias de seguridad estándar de la ROM. Recomendamos configurar los programas de arranque automático del firmware para que se carguen directamente desde la unidad 4 (ROM estándar) al iniciar. Además, configure las particiones de la tarjeta de memoria durante la instalación inicial mediante la utilidad de asignación de memoria de diagnóstico del IDE.
Pautas de instalación
ADVERTENCIA CRÍTICA: Asegúrese de que toda la alimentación de la unidad base principal (backplane) y de los terminales de E/S externos esté completamente desconectada antes de insertar o retirar el módulo CPU. Si no se aíslan las tensiones de control externas, pueden corromperse los datos del bus del backplane, producirse daños permanentes en el hardware o activarse el apagado por fallo del sistema.
1
Alinee la pestaña guía inferior del módulo CPU con la interfaz de la ranura de la unidad base.
2
Empuje suavemente la parte superior del módulo hacia adelante hasta que el pestillo de seguridad encaje en el bastidor de soporte del backplane.
3
Apriete el tornillo de seguridad integrado (si corresponde) para evitar desconexiones causadas por las vibraciones.
4
Conecte la batería de respaldo de litio al zócalo designado para baterías antes de ejecutar los diagnósticos de configuración del sistema.
