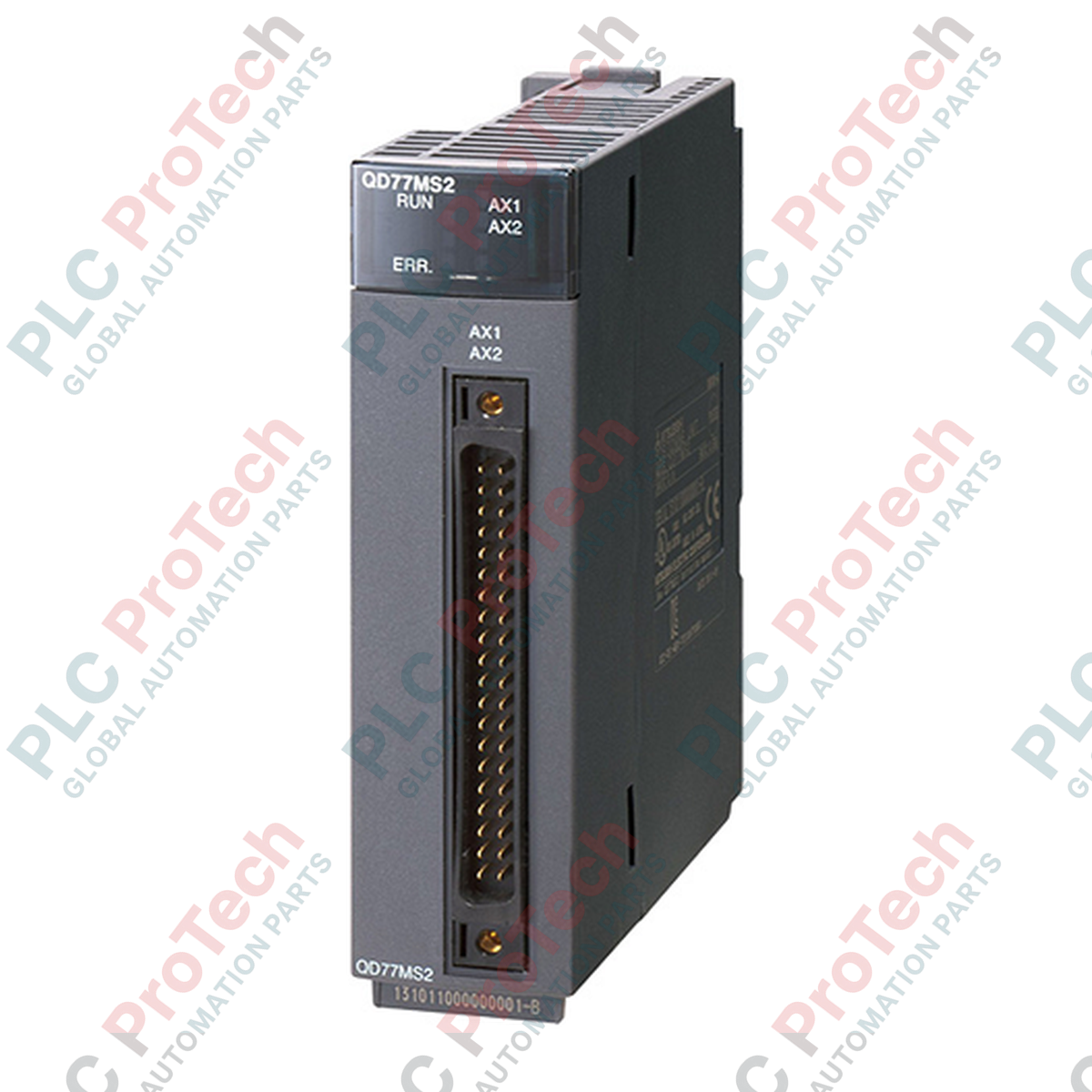

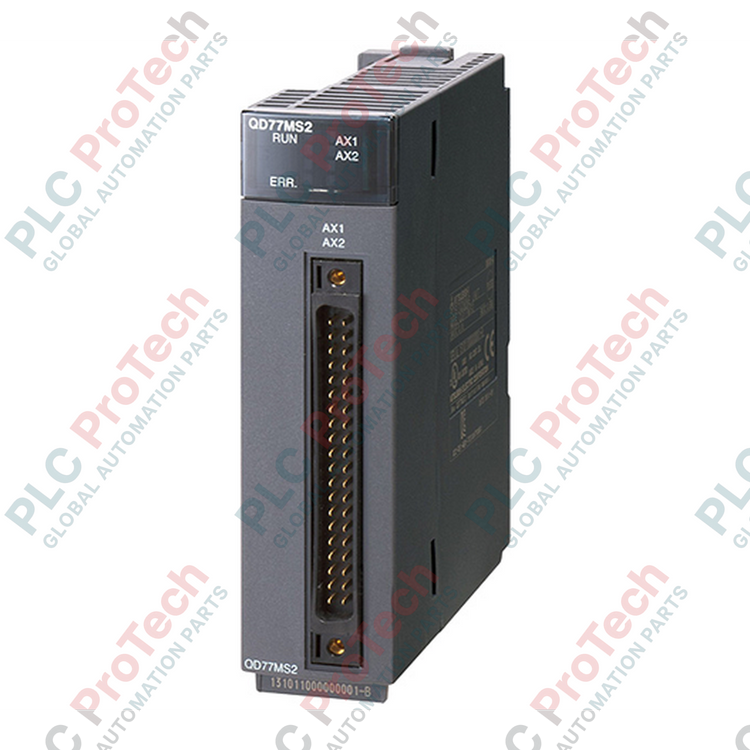

Diseñado para el posicionamiento multieje de alta precisión, el QD77MS2 funciona como un módulo de movimiento simple fiable de 2 ejes dentro de la plataforma de PLC de la serie MELSEC-Q. Al operar en la red óptica de alta velocidad SSCNET III/H, este módulo proporciona una sincronización fluida y una comunicación inmune al ruido con servovariadores Mitsubishi compatibles, como los de la serie MR-J4. Integra sofisticadas funciones de control de movimiento, incluidas la interpolación lineal, la interpolación circular y el control síncrono avanzado, en un formato compacto estándar de la serie Q.
El módulo está diseñado para descargar de la CPU principal las tareas complejas de cálculo de trayectorias y conmutación entre velocidad y posición, garantizando tiempos de ciclo constantes y una alta capacidad de respuesta del sistema. La configuración, el ajuste de parámetros y la supervisión de diagnósticos se gestionan fácilmente mediante el software GX Works2, lo que agiliza el flujo de trabajo de ingeniería tanto para fabricantes de máquinas OEM como para integradores de sistemas.
| Fabricante | Mitsubishi Electric |
| Modelo/número de pieza | QD77MS2 |
| Serie | Serie MELSEC-Q |
| Tipo de módulo | Módulo de movimiento simple |
| Número de ejes de control | 2 ejes |
| Interfaz de comunicación | SSCNET III/H (fibra óptica) |
| Velocidad de comunicación | 150 Mbps |
| Sistema de control | Control PTP (punto a punto), control de trayectoria (lineal, circular), control de velocidad, conmutación velocidad-posición, conmutación posición-velocidad |
| Distancia máxima del cable | Hasta 100 m entre estaciones |
| Consumo de corriente interno | 0,6 A (a 5 VCC) |
| Dimensiones | 98 mm (alto) x 27,4 mm (ancho) x 90 mm (profundidad) |
| Peso | 0,15 kg |
| Temperatura de funcionamiento | De 0 a 55 °C |
| Temperatura de almacenamiento | De -25 a 75 °C |
| Interfaz/conector | Función / descripción |
|---|---|
| Puerto SSCNET III/H | Conector óptico para el enlace de fibra óptica de alta velocidad con amplificadores de servos |
| Conector de entrada externa | Conector de 40 pines para señales externas (FLS, RLS, DOG, STOP) |
| Conector de placa posterior | Interfaz de bus estándar de la serie MELSEC-Q para las comunicaciones con la CPU del PLC y la alimentación |
Envío express mundial
Devoluciones y garantía
Fabricante: Mitsubishi Electric
Número de producto: QD77MS2
País de origen:Estados Unidos
Tipo de producto: Módulos de movimiento simple
Pago: Transferencia bancaria, Western Union
Peso: 150g
Dimensiones: 9 cm x 2,74 cm x 9,8 cm
Puerto de envío: Xiamen
Garantía: 12 meses
Diseñado para el posicionamiento multieje de alta precisión, el QD77MS2 funciona como un módulo de movimiento simple fiable de 2 ejes dentro de la plataforma de PLC de la serie MELSEC-Q. Al operar en la red óptica de alta velocidad SSCNET III/H, este módulo proporciona una sincronización fluida y una comunicación inmune al ruido con servovariadores Mitsubishi compatibles, como los de la serie MR-J4. Integra sofisticadas funciones de control de movimiento, incluidas la interpolación lineal, la interpolación circular y el control síncrono avanzado, en un formato compacto estándar de la serie Q.
El módulo está diseñado para descargar de la CPU principal las tareas complejas de cálculo de trayectorias y conmutación entre velocidad y posición, garantizando tiempos de ciclo constantes y una alta capacidad de respuesta del sistema. La configuración, el ajuste de parámetros y la supervisión de diagnósticos se gestionan fácilmente mediante el software GX Works2, lo que agiliza el flujo de trabajo de ingeniería tanto para fabricantes de máquinas OEM como para integradores de sistemas.
| Fabricante | Mitsubishi Electric |
| Modelo/número de pieza | QD77MS2 |
| Serie | Serie MELSEC-Q |
| Tipo de módulo | Módulo de movimiento simple |
| Número de ejes de control | 2 ejes |
| Interfaz de comunicación | SSCNET III/H (fibra óptica) |
| Velocidad de comunicación | 150 Mbps |
| Sistema de control | Control PTP (punto a punto), control de trayectoria (lineal, circular), control de velocidad, conmutación velocidad-posición, conmutación posición-velocidad |
| Distancia máxima del cable | Hasta 100 m entre estaciones |
| Consumo de corriente interno | 0,6 A (a 5 VCC) |
| Dimensiones | 98 mm (alto) x 27,4 mm (ancho) x 90 mm (profundidad) |
| Peso | 0,15 kg |
| Temperatura de funcionamiento | De 0 a 55 °C |
| Temperatura de almacenamiento | De -25 a 75 °C |
| Interfaz/conector | Función / descripción |
|---|---|
| Puerto SSCNET III/H | Conector óptico para el enlace de fibra óptica de alta velocidad con amplificadores de servos |
| Conector de entrada externa | Conector de 40 pines para señales externas (FLS, RLS, DOG, STOP) |
| Conector de placa posterior | Interfaz de bus estándar de la serie MELSEC-Q para las comunicaciones con la CPU del PLC y la alimentación |
Envío exprés global
Devoluciones y Garantía
Los pedidos se procesan y entregan de lunes a viernes (excepto festivos).
Para conocer la elegibilidad completa, las tarifas de reposición y los detalles de devoluciones internacionales, por favor consulte nuestro sitio oficial Política de Reembolso y Devoluciones .
