Fuente de alimentación repetidora de 2 canales MTL 4544 Eaton de la serie MTL4500

Descripción general del producto

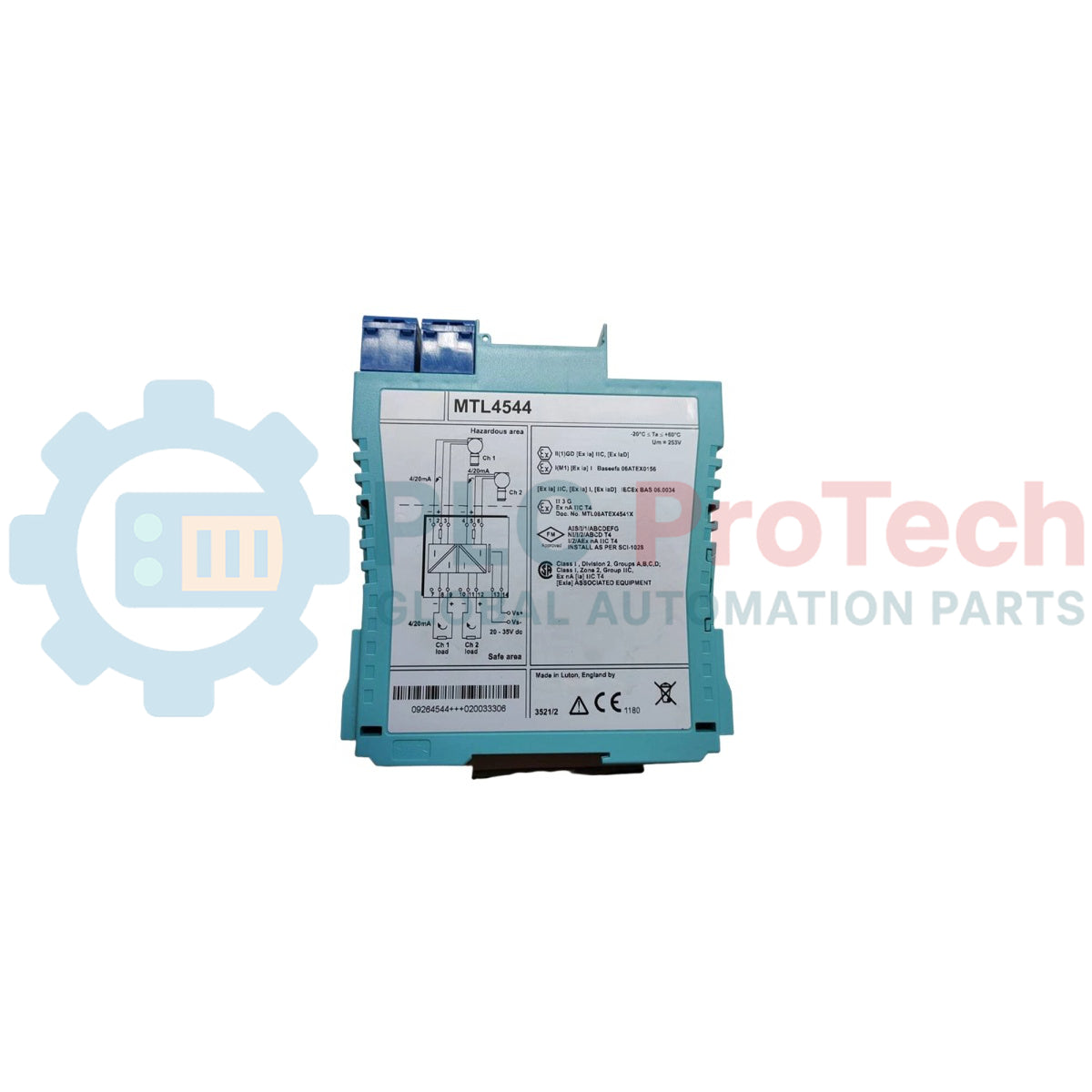

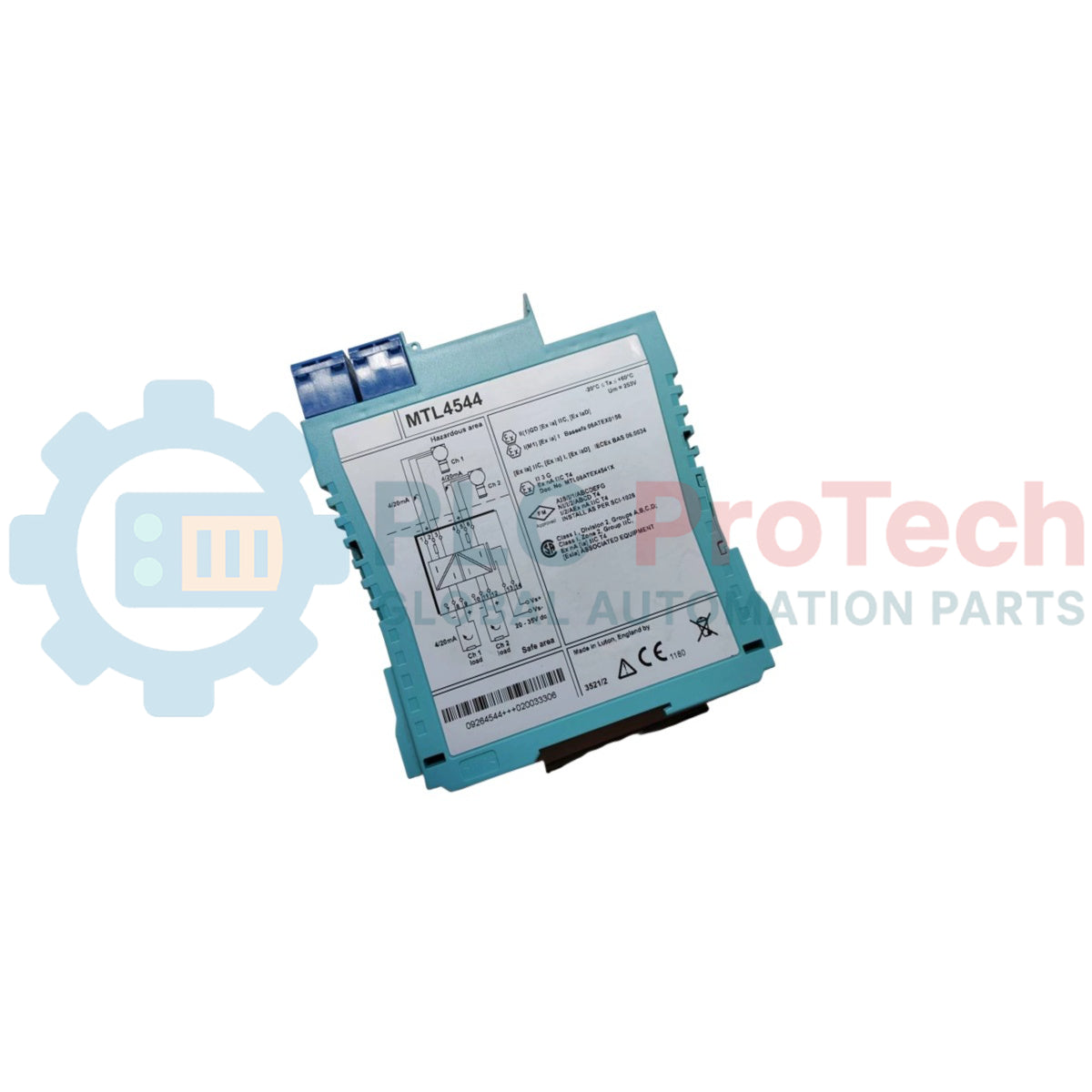

El MTL 4544 (MTL4544) es una fuente de alimentación repetidora de alto rendimiento y 2 canales, diseñada para proporcionar alimentación totalmente aislada y de seguridad intrínseca (IS) a transmisores de 4-20 mA de 2 o 3 hilos ubicados en áreas peligrosas. Como módulo de doble canal de la serie MTL4500, sirve como interfaz crítica para sistemas DCS y PLC en industrias como la refinación de petróleo y gas, el procesamiento químico y el tratamiento de aguas residuales. El MTL 4544 sobresale en el mantenimiento de la integridad de la señal al proporcionar un sólido aislamiento galvánico, que elimina eficazmente los bucles de tierra y protege los equipos de control del área segura frente a fallos eléctricos del lado de campo. Su alta densidad de dos canales lo convierte en una opción ideal para aplicaciones con un elevado número de E/S, donde el espacio en el armario es limitado.

Configuración técnica (análisis detallado)

El MTL 4544 está diseñado para ofrecer versatilidad y fiabilidad en lazos de control de procesos, con una arquitectura transparente compatible con diagnósticos de campo avanzados.

• Independencia de los dos canales: Cada canal está aislado eléctricamente del otro, de la fuente de alimentación y de la salida del área segura. Esto evita que un fallo en un lazo afecte al otro.

• Transparencia HART: El módulo es totalmente transparente a las señales de comunicación digital HART (Highway Addressable Remote Transducer). Esto permite a los equipos de mantenimiento realizar diagnósticos remotos, configuración y calibración de transmisores inteligentes directamente desde la sala de control.

• Compatibilidad con transmisores: Es compatible con transmisores estándar de 2 hilos o fuentes de corriente de 3 hilos. Proporciona 14 VDC estabilizados como mínimo a 20 mA para garantizar que los dispositivos de campo dispongan de suficiente tensión de funcionamiento incluso con tendidos de cable largos.

• Alta densidad: La carcasa delgada, de 16 mm de ancho, permite reducir considerablemente el espacio ocupado en el carril DIN, facilitando diseños más compactos de armarios de control sin sacrificar el rendimiento térmico.

Especificaciones técnicas

Preguntas frecuentes técnicas

P1: ¿El MTL 4544 admite transmisores de 3 hilos?

R1: Sí, el módulo está diseñado para admitir transmisores de 4-20 mA de 2 y 3 hilos. Debe respetarse el cableado correcto de los terminales en el lado del área peligrosa para conectar el tercer hilo de alimentación.

P2: ¿El módulo es compatible con transmisores inteligentes que utilizan el protocolo HART?

R2: Por supuesto. El MTL 4544 permite que la señal digital FSK (modulación por desplazamiento de frecuencia) utilizada por HART atraviese el aislador en ambas direcciones, habilitando la comunicación completa entre el dispositivo de campo y el DCS.

P3: ¿Cómo afecta el diseño de dos canales al consumo de energía?

R3: La unidad es muy eficiente y normalmente consume solo entre 60 mA y 70 mA a 24 VDC cuando ambos canales están completamente cargados a 20 mA. Esta baja disipación de calor permite un montaje de alta densidad en la placa posterior.

Guía de ingeniería e instalación

• Integración con la placa posterior: El MTL 4544 está diseñado para conectarse directamente a placas posteriores de la serie MTL4500. Asegúrese de que el módulo esté firmemente asentado y de que los clips de retención de plástico estén enganchados para mantener el contacto eléctrico en entornos con alta vibración.

• Cálculo de la resistencia del lazo: Al calcular la longitud máxima admisible del cable, incluya la resistencia interna del módulo y la tensión mínima de funcionamiento del transmisor para garantizar que el lazo se mantenga dentro de la especificación de 4-20 mA a escala completa.

• Carga del área segura: La salida del área segura actúa como sumidero o fuente de corriente según el cableado. Asegúrese de que la impedancia de entrada de la tarjeta DCS/PLC receptora no supere la especificación de carga máxima del módulo (normalmente 600 ohmios).

Ventajas de ingeniería

El MTL 4544 es un elemento fundamental de la seguridad intrínseca moderna gracias a su simplicidad de conexión inmediata y su estabilidad a largo plazo. El aislamiento de 3 puertos (entrada/salida/alimentación) garantiza que, incluso en caso de un fallo catastrófico en campo, los componentes electrónicos del área segura queden completamente protegidos frente a la energía elevada. Su alta precisión de transferencia y su baja deriva térmica garantizan que las variables del proceso se informen con gran precisión, algo esencial para optimizar los lazos de control y cumplir las estrictas normas regulatorias en entornos de procesos peligrosos.
