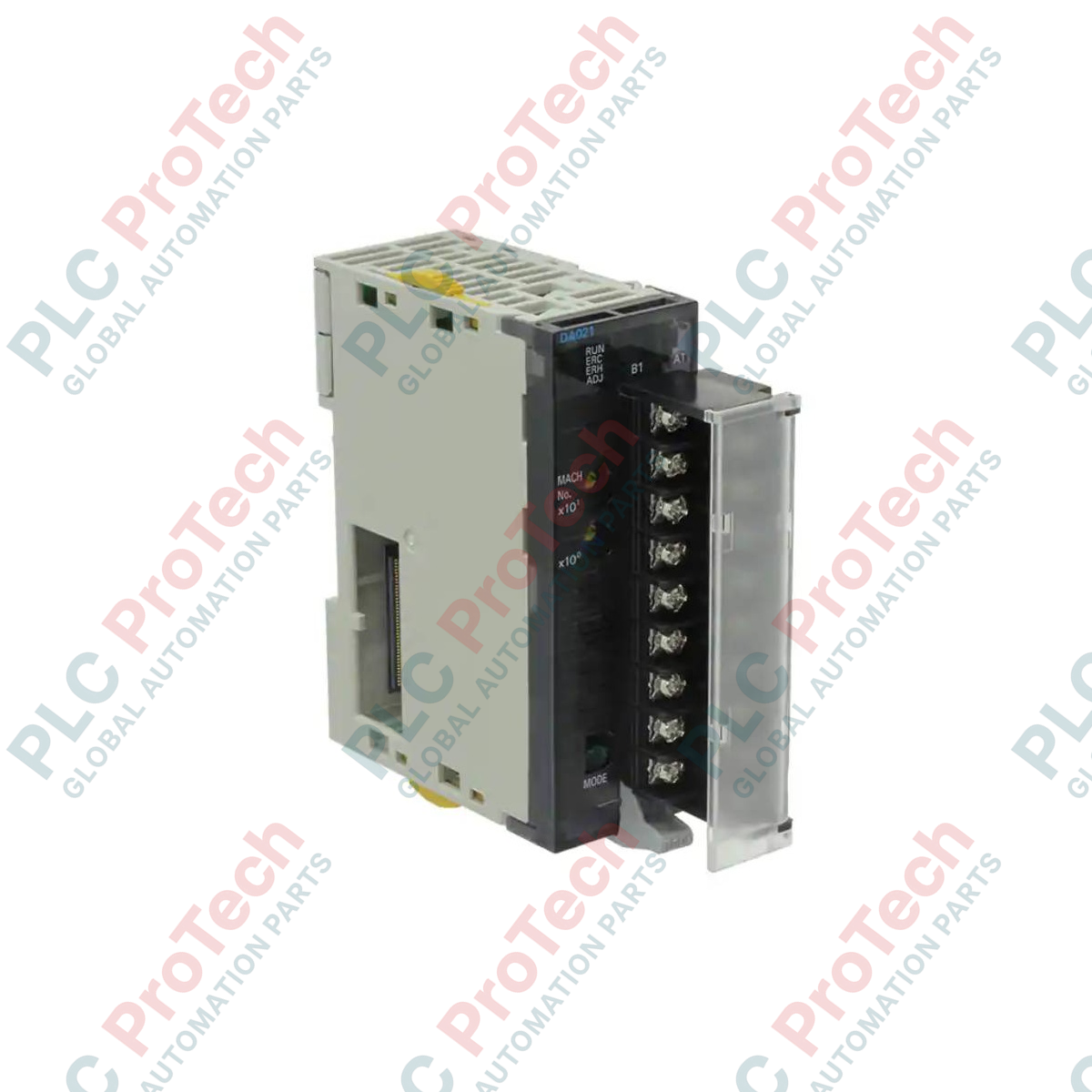

Fabricante: Omron
Número de producto: ÿCJ1W-DA021
País de origen:Japón
Tipo de producto: Módulos de salida analógica para PLC
Pago: Transferencia bancaria, Western Union
Peso: 150g
Puerto de envío: Xiamen
Garantía: 12 meses
La función principal del Omron CJ1W-DA021 es regular actuadores analógicos y lazos de control dentro de arquitecturas de PLC Sysmac. Esta unidad de E/S especial de la serie CJ proporciona dos canales de salida analógica de alta resolución, compatibles con rangos estándar industriales de corriente y voltaje. Gracias al aislamiento interno mediante optoacoplador entre el bus posterior del controlador y la interfaz externa, este módulo evita que el ruido eléctrico de campo corrompa las operaciones de la lógica principal. La conexión física se realiza mediante un bloque de terminales desmontable de 18 puntos con tornillos M3, lo que facilita el cableado rápido, la puesta en marcha y la sustitución simplificada de la unidad durante el mantenimiento en campo.
| Parámetro | Valor / especificación |
|---|---|
| Fabricante | Omron |
| Código de modelo | CJ1W-DA021 |
| Tipo de producto | Unidad de E/S especial de la serie CJ (módulo de salida analógica) |
| Número de salidas | 2 canales |
| Rangos de salida (voltaje) | 1 a 5 V, 0 a 5 V, 0 a 10 V, -10 a 10 V |
| Rangos de salida (corriente) | 4 a 20 mA |
| Resolución máxima | 1/40.000 (datos de ajuste: binario de 16 bits) |
| Impedancia de salida (voltaje) | 0,5 ohmios máx. |
| Corriente de salida máxima (voltaje) | 12 mA (para 1 punto) |
| Resistencia de carga máxima permitida | 600 ohmios (para salida de corriente) |
| Consumo de corriente del bus posterior | 5 VCC, 120 mA máx. |
| Requisitos de la fuente de alimentación externa | 24 VCC +10 % -15 %, 140 mA máx. (corriente de irrupción: 20 A máx., pulso de 1 ms mín.) |
| Método de aislamiento | Aislamiento mediante optoacoplador entre las E/S y el bus posterior del controlador (sin aislamiento entre canales) |
| Conexiones externas | Bloque de terminales desmontable de 18 puntos (tornillos M3) |
| Peso de la unidad | 0,15 kg |
| Peso de envío | 1,50 kg (incluido el embalaje seguro para exportación) |
| Asignación de terminales | Nombre de la señal | Asignación del circuito funcional |
|---|---|---|
| V OUT 1 | Salida de voltaje 1 | Conexión de salida de tensión positiva del canal 1 |
| I OUT 1 | Salida de corriente 1 | Conexión de salida de corriente positiva del canal 1 |
| COM 1 | Común de salida 1 | Terminal de retorno común del canal 1 |
| V OUT 2 | Salida de tensión 2 | Conexión de salida de tensión positiva del canal 2 |
| I OUT 2 | Salida de corriente 2 | Conexión de salida de corriente positiva del canal 2 |
| COM 2 | Común de salida 2 | Terminal de retorno común del canal 2 |
| 24 VCC | Fuente de alimentación externa (+) | Terminal de alimentación positiva para la entrada externa de 24 VCC |
| 0 VCC | Fuente de alimentación externa (-) | Referencia negativa/de tierra para la entrada externa de 24 VCC |
El CJ1W-DA021 sirve como reemplazo directo sin modificaciones para versiones anteriores del CJ1W-DA021. Al planificar modernizaciones desde plataformas Sysmac antiguas, como la serie C200H, se requiere una asignación directa de la lógica debido a las variaciones en el direccionamiento del bus posterior. Asegúrese de que la unidad de CPU CJ1G, CJ1H o CJ2H tenga asignados los canales correspondientes del área DM y del área CIO mediante el software CX-Programmer o Sysmac Studio, de modo que coincidan con las direcciones físicas de los selectores giratorios de la unidad.
Una restricción clave de la disposición es que no existe aislamiento entre los canales de salida 1 y 2. Ambos canales comparten un punto de tierra interno común. Si conecta este módulo a dos dispositivos de campo conectados a tierra por separado en distintos puntos físicos, pueden formarse bucles de tierra que provoquen deriva de la señal o daños en el módulo. Para evitarlo, dirija siempre las salidas a dispositivos con entradas aisladas internamente o añada aisladores de bucle externos físicos entre el módulo y cualquier dispositivo de campo sin aislamiento.
Asegúrese de que la fuente de alimentación externa de 24 VCC esté completamente activa antes o simultáneamente con el arranque del bus posterior de la CPU del PLC. Si la alimentación externa de 24 VCC cae por debajo del límite de tolerancia del -15 % (20,4 VCC), se activará el indicador de estado naranja del módulo y se registrará un error de verificación de E/S a nivel del procesador. Utilice siempre cables de par trenzado apantallados para el tendido de señales analógicas y conecte la pantalla a tierra únicamente en el terminal de tierra del chasis del PLC para evitar la infiltración de ruido de RF ambiental.
ADVERTENCIA CRÍTICA
Desconecte toda la alimentación eléctrica del rack del PLC y de los circuitos del lado de campo antes de colocar o retirar físicamente esta unidad de E/S especial. No desenergizar completamente el conjunto puede destruir componentes internos o provocar un comportamiento errático de la CPU del PLC.
Ajuste los selectores giratorios del número de unidad del panel frontal del CJ1W-DA021 a la dirección deseada (de 0 a 95) antes del montaje. Evite duplicar los números de unidad en el bus posterior del PLC.
Alinee los ganchos de los rieles superior e inferior del módulo con la unidad de rack adyacente, deslice la unidad firmemente hasta su posición y accione las abrazaderas deslizantes de bloqueo en la parte superior e inferior del rack de la serie CJ.
Conecte el bloque de terminales desmontable de 18 puntos con terminales M3 crimpados, asegurándose de completar las conexiones positivas de la alimentación externa de 24 VCC antes de encender el sistema.
