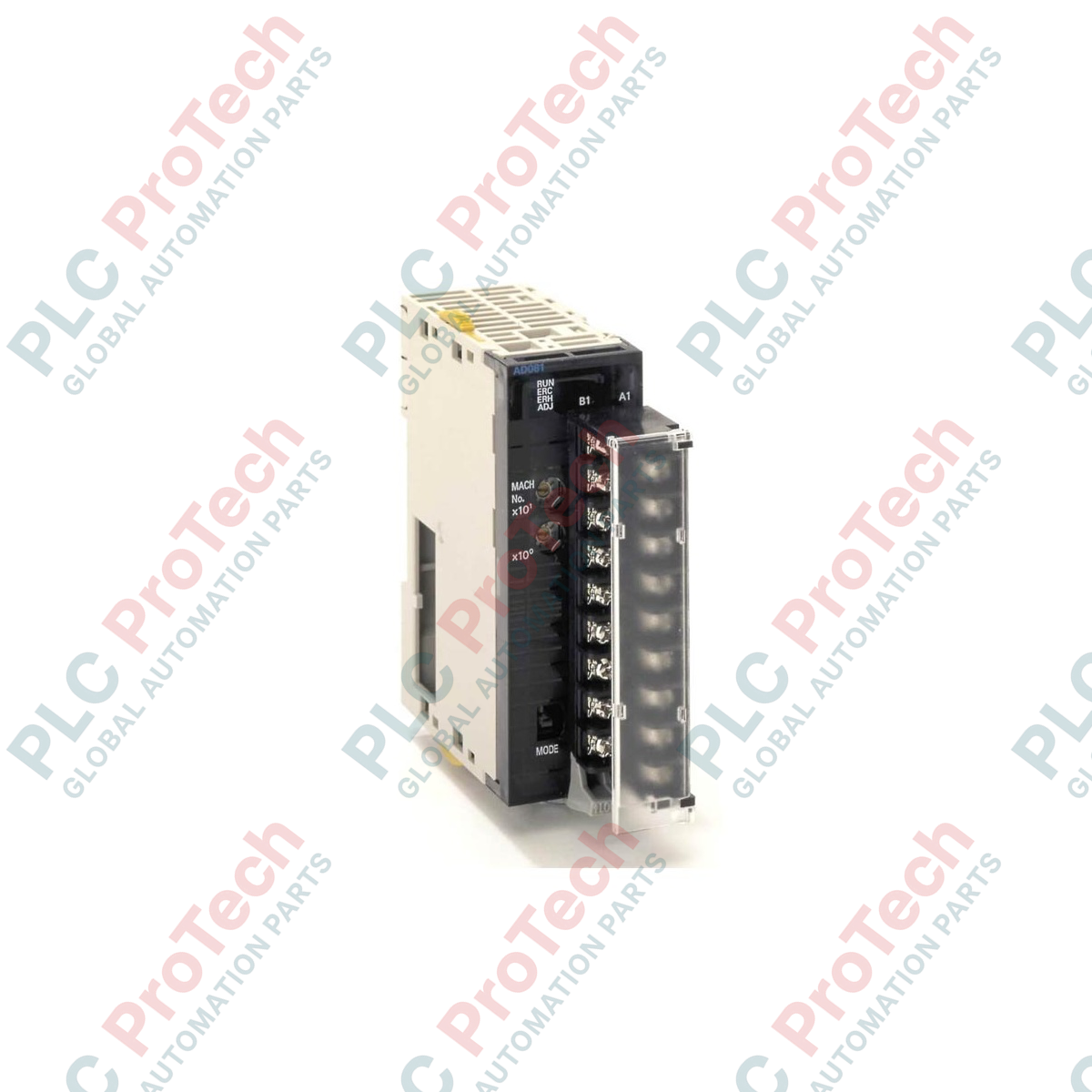

Al proporcionar capacidades de control de corriente de alta densidad en arquitecturas de automatización industrial, el Omron CJ1W-DA08C coordina una regulación precisa de bucle para hasta ocho actuadores de campo independientes. Esta unidad de E/S especial se comunica directamente con la CPU del controlador anfitrión mediante el bus de sistema CJ de alta velocidad, convirtiendo valores de comando digitales en bucles de control analógico estables de 4 a 20 mA. Diseñado para entornos de procesos exigentes, cuenta con un aislamiento eléctrico robusto entre los circuitos lógicos internos y los terminales del cableado de campo externo, lo que minimiza la susceptibilidad al ruido y protege la integridad del bus de fondo. El módulo es completamente configurable mediante el mapa de memoria del PLC, eliminando la necesidad de ajustes manuales con potenciómetros.
| Parámetro | Valor de la especificación |
|---|---|
| Fabricante | Omron |
| Código de modelo | CJ1W-DA08C |
| Tipo de unidad | Unidad de E/S especial |
| Conexión del sistema de E/S | Bus de E/S CJ |
| Canales de salida analógica | 8 |
| Rango de la señal de salida | 4 a 20 mA |
| Resolución D/A | 12 bits (1/4000) |
| Tipo de conexión de terminal | Terminales de tornillo extraíbles |
| País de origen | Japón |
| Peso de envío (calculado) | 1,5 kg |
| Dimensiones del paquete (calculadas) | 89 mm x 31 mm x 90 mm |
When migrating control schemes or performing drop-in replacements, ensure that your existing output loop utilizes 4 to 20 mA current and not voltage. If your system requires a voltage reference, choose the CJ1W-DA08V (0 to 10V / -10 to +10V) model instead. For smaller architectures, the 4-channel CJ1W-DA041 presents a lower-density footprint sharing the same software programming structure.
Debe conectarse una fuente de alimentación externa de 24 VCC al bloque de terminales del módulo para accionar el convertidor digital-analógico interno y los circuitos de salida de bucle de corriente. Si esta fuente externa desciende por debajo de 20,4 VCC, los canales de salida pueden limitarse o perder precisión de calibración. Para evitar una acumulación térmica elevada dentro de armarios pequeños al accionar simultáneamente las 8 salidas a 20 mA, asegúrese de que haya suficiente espacio libre vertical alrededor del conjunto del rack del PLC.
Los canales de salida no utilizados deben deshabilitarse explícitamente en la configuración de parámetros de la unidad de E/S especial del PLC (área DM). Dejar habilitadas las salidas no utilizadas puede provocar retrasos en el ciclo de exploración de la CPU del sistema y activar errores de diagnóstico. Utilice siempre cableado de par trenzado apantallado (STP) para las líneas de campo de 4 a 20 mA y conecte la pantalla a tierra estrictamente en el lado del PLC para mitigar el ruido eléctrico de modo común.
Desconecte todas las fuentes de alimentación principales que suministran energía al backplane del PLC y a la instrumentación externa del bucle antes de montar, retirar o cablear este módulo. No desenergizar completamente el conjunto puede provocar la activación inesperada de actuadores, daños en los componentes del sistema o fallos de comunicación en el bus SYSMAC.
