Fabricante: Omron
Número de producto: CJ1W-TC101
País de origen:Japón
Tipo de producto: Módulos de Control de Temperatura
Pago: Transferencia bancaria, Western Union
Peso: 500g
Dimensiones: 15,0 cm x 12,0 cm x 5,0 cm
Puerto de envío: Xiamen
Garantía: 12 meses

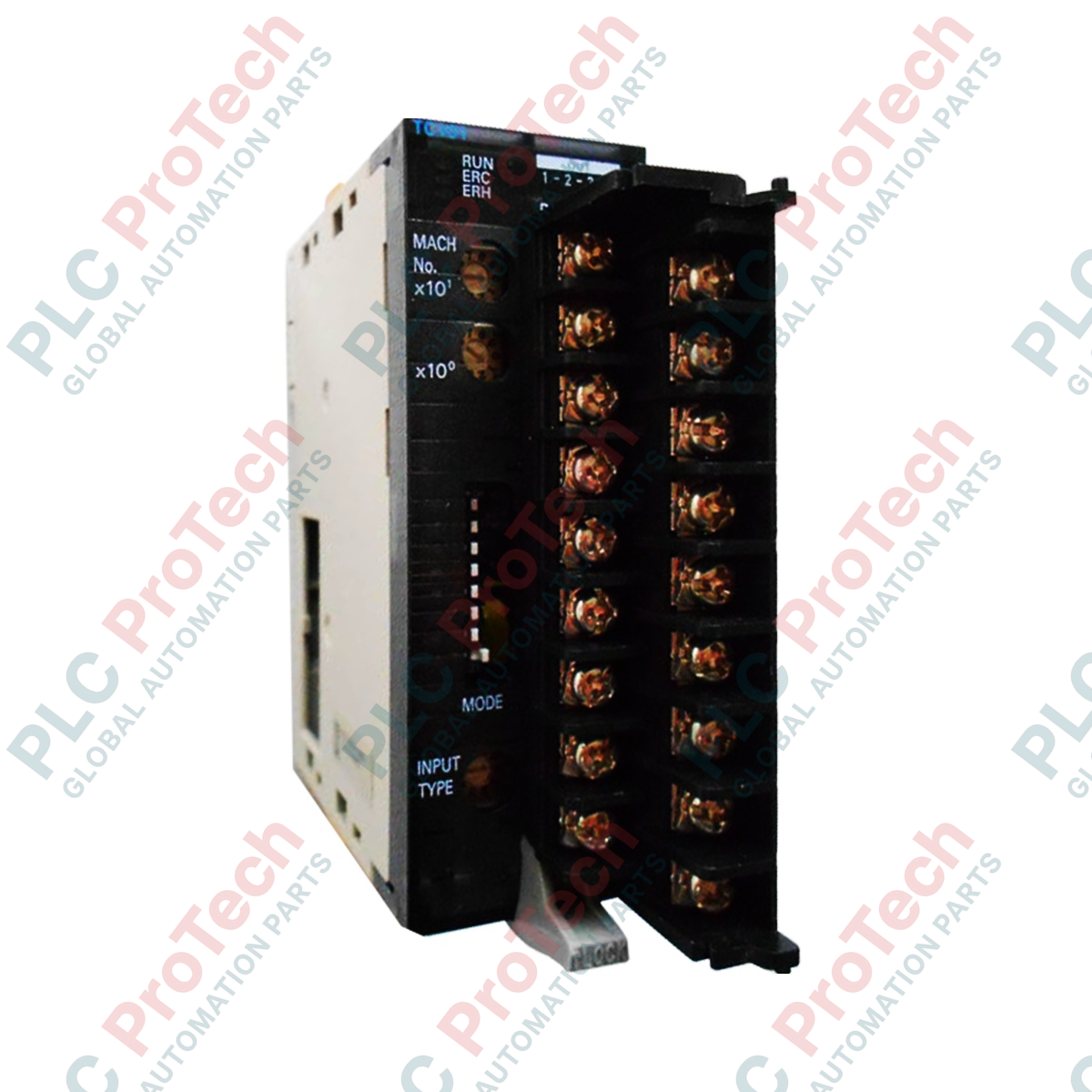

Al gestionar hasta cuatro procesos térmicos PID en lazo cerrado de alta precisión, el Omron CJ1W-TC101 es un módulo de E/S especial de la serie CJ, de alta densidad, diseñado para conectarse directamente a termómetros de resistencia de platino. Este módulo multicanal consolida la funcionalidad de cuatro controladores de temperatura independientes en una sola ranura del PLC, reduciendo el espacio ocupado en el panel y el cableado. Equipado con un avanzado algoritmo de control 2-PID (dos grados de libertad), minimiza el sobreimpulso y mantiene un sólido rechazo de perturbaciones. Su integración directa en el backplane de la serie CJ permite acceder a alta velocidad a las variables de proceso, los valores de consigna y las variables manipuladas sin una comunicación compleja mediante lógica de escalera, lo que lo hace ideal para aplicaciones de calentamiento y enfriamiento de alta precisión.
| Parámetro | Especificación |
|---|---|
| Clasificación del módulo | Unidad de E/S especial de la serie CJ |
| Número de circuitos de control | 4 circuitos |
| Entradas de sensor compatibles | Termómetros de resistencia de platino (Pt100, JPt100), 3 hilos |
| Tipo de salida de control | Colector abierto NPN (100 mA máx. a 24 VCC) |
| Periodo de muestreo | 500 ms (para los 4 circuitos combinados) |
| Precisión de medición | +/-0,3 % del PV o +/-0,8 °C (el que sea mayor), +/-1 dígito máx. |
| Consumo de corriente interno | 5 VCC a 250 mA máx. (suministrados a través del bus posterior) |
| Fuente de alimentación externa | 24 VCC +10 %/-15 %, 80 mA máx. |
| Método de aislamiento | Aislamiento mediante optoacoplador entre los terminales de entrada y los circuitos internos del PLC |
| Fabricante | Omron Corporation |
| País de origen | Japón |
| Peso de envío (calculado) | 0,35 kg |
| Dimensiones del paquete (calculadas) | 15,0 cm x 12,0 cm x 5,0 cm |
El CJ1W-TC101 utiliza un bloque de terminales desmontable de 18 puntos. La asignación estándar para las entradas de termómetros de resistencia de platino de 4 canales y las salidas NPN se estructura de la siguiente manera:
| Pin del terminal | Asignación / función de señal | Pin del terminal | Asignación / función de señal |
|---|---|---|---|
| A1 | Entrada RTD del circuito 1 (A) | B1 | Entrada RTD del circuito 3 (A) |
| A2 | Entrada RTD del circuito 1 (B) | B2 | Entrada RTD del circuito 3 (B) |
| A3 | Entrada RTD del circuito 1 (B') | B3 | Entrada RTD del circuito 3 (B') |
| A4 | Entrada RTD del circuito 2 (A) | B4 | Entrada RTD del circuito 4 (A) |
| A5 | Entrada RTD del circuito 2 (B) | B5 | Entrada RTD del circuito 4 (B) |
| A6 | Entrada RTD del circuito 2 (B') | B6 | Entrada RTD del circuito 4 (B') |
| A7 | Salida NPN del circuito 1 (+) | B7 | Salida NPN del circuito 3 (+) |
| A8 | Salida NPN del circuito 2 (+) | B8 | Salida NPN del circuito 4 (+) |
| A9 | Común de salida (0 V) | B9 | Común de salida (0 V) |
El CJ1W-TC101 está diseñado para RTD de 3 hilos (Pt100 y JPt100). Si su sistema utiliza termopares (como los de tipo K, J o T), debe especificar en su lugar el modelo de termopar CJ1W-TC001. Para circuitos que requieran salidas de colector abierto PNP (fuente) en lugar de salidas NPN (sumidero), evalúe el CJ1W-TC102. Estos módulos permiten el intercambio en caliente únicamente cuando el rack está completamente desenergizado y mantienen la compatibilidad de asignación de registros al pasar de CPU CJ1G/H a procesadores CJ2M/H.
Para evitar errores de medición causados por una resistencia desigual de los cables, los tres cables de cada RTD deben tener longitudes, calibres y recorridos físicos idénticos. Evite tender las líneas de los sensores RTD en el mismo conducto de cables que los cables de potencia de motores de 480 VCA o los cables de variadores de frecuencia de alta velocidad, ya que el ruido electromagnético de alta frecuencia hará que las lecturas brutas de temperatura sufran picos o deriven, lo que provocará falsas acumulaciones integrales en el lazo de 2 PID.
Al configurar la unidad por primera vez, utilice la interfaz de configuración de la tabla de E/S de Omron CX-Programmer para definir los rangos de entrada y los tipos de sensor. Para activar la función Autoajuste (AT), el lazo del proceso debe encontrarse en un estado estable y frío. Si se ejecuta el autoajuste durante un proceso fluctuante, los parámetros PID calculados serán demasiado agresivos, lo que provocará oscilaciones graves en el punto de consigna.
ADVERTENCIA CRÍTICA: PELIGRO ELÉCTRICO
Desconecte siempre la tensión de alimentación principal del bastidor del PLC y todos los circuitos auxiliares externos de 24 VCC antes de montar, retirar o cablear el bloque de terminales del módulo. Si no se desenergiza el equipo, pueden producirse daños permanentes en las entradas analógicas internas o fallos impredecibles del bus de la CPU del PLC.
Monte el módulo CJ1W-TC101 en el bastidor posterior de la serie CJ; para ello, enganche firmemente el gancho inferior y presione el gancho superior hacia dentro hasta que encaje en su posición.
Ajuste los diales giratorios del número de unidad situados en el panel frontal del módulo para asignar bloques de memoria en la CPU (cada unidad requiere dos números de unidad).
Conecte los tres cables RTD al bloque de terminales desmontable según se indica. Conecte la fuente de alimentación auxiliar externa de 24 VCC a los terminales A9 y B9.
Apriete firmemente todos los tornillos del bloque de terminales con un par de 0.4 N-m para evitar fallos de contacto por aflojamiento en condiciones de alta vibración.
