Descripción

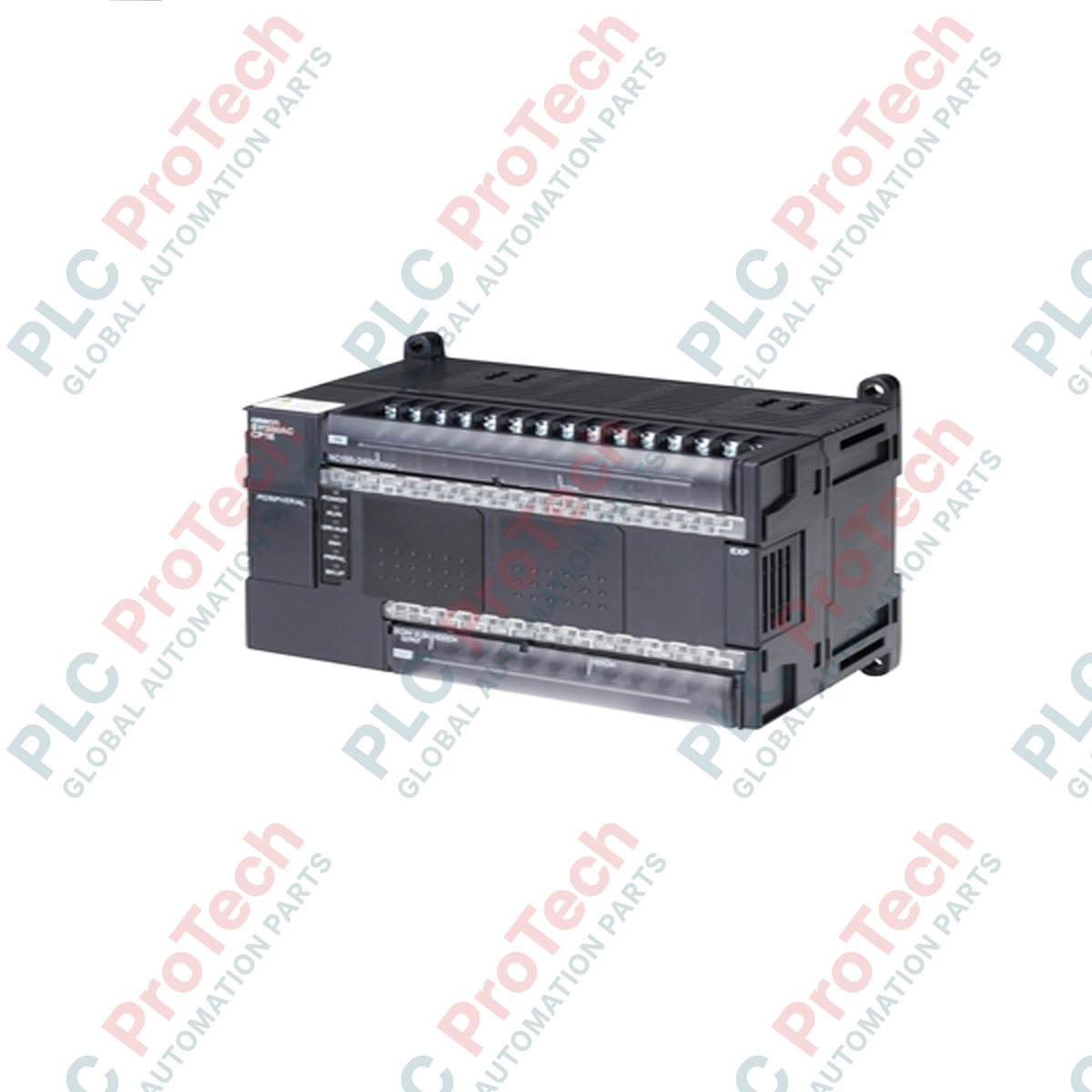

Al ejecutar las tareas principales de automatización y secuenciación en entornos industriales, el Omron CP1E-N60SDR-A actúa como un controlador programable integrado y compacto que ahorra espacio, diseñado para maquinaria de dimensiones reducidas. Esta unidad lista para aplicaciones integra 36 entradas digitales y 24 salidas de relé directamente en su chasis principal, lo que elimina la necesidad de módulos de expansión inmediatos en configuraciones estándar. Al funcionar con una fuente de alimentación universal de 100 a 240 V CA, este controlador gestiona lógicas complejas con una capacidad de programa de 8k pasos y una memoria de datos de 8k palabras, lo que lo convierte en una solución fiable para tareas de automatización con costes ajustados.
Características principales
-
E/S locales de alta densidad: Está equipado con 36 entradas (24 V CC) y 24 salidas de relé para minimizar los requisitos de espacio en el panel.
-
Amplio rango de alimentación: Funciona de forma fiable con líneas de corriente alterna de 100 a 240 V CA a 50/60 Hz.
-
Amplia capacidad de memoria: Ofrece una capacidad de ejecución de programas de 8k pasos, combinada con 8k palabras de memoria de datos para almacenar numerosos parámetros.
-
Fuente de salida auxiliar: Genera una salida auxiliar limpia de 24 V CC a 0,30 A para alimentar directamente sensores de campo locales.
-
Bajas pérdidas de potencia: Optimiza la eficiencia térmica con un bajo consumo de corriente de 0,21 A a 5 V CC y 0,13 A a 24 V CC.
Aplicaciones industriales
- Secuenciación de transportadores y automatización de líneas de clasificación.
- Maquinaria de embalaje, envolvedoras horizontales y sistemas de etiquetado.
- Ciclos de bombeo para tratamiento de agua y controles localizados de compuertas de climatización.
- Sistemas de manipulación de materiales y controles de pórticos de pequeña escala.
Especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Omron |
| Número de modelo |
CP1E-N60SDR-A |
| Serie |
CP1E |
| Tensión de alimentación |
100 a 240 V CA, 50/60 Hz |
| E/S totales integradas |
60 puntos |
| Entradas digitales |
36 entradas (24 V CC) |
| Salidas digitales |
24 salidas (relé) |
| Tipo de conmutación de salida |
Relé |
| Memoria de programa |
8k pasos |
| Memoria de datos |
8k palabras |
| Fuente de alimentación auxiliar externa |
24 V CC a 0,30 A |
| Consumo de corriente (5 V CC) |
0,21 A |
| Consumo de corriente (24 V CC) |
0,13 A |
| Normas y certificaciones |
Conforme con CE |
| Peso de envío |
3 kg |
Conexiones e interfaces
| Etiqueta del terminal |
Asignación funcional |
| L1, L2/N |
Entrada de alimentación principal primaria de 100 a 240 V CA |
| Tierra de protección (PE) |
Conexión de tierra del chasis para inmunidad al ruido |
| + / - (Auxiliar) |
Terminal de salida de 24 VCC para la excitación del circuito de sensores externos |
| 00.00 a 02.11 |
Entradas digitales directas de 24 VCC (comunes agrupados) |
| 10.00 a 12.07 |
Terminales de salida de relé normalmente abiertos (NO) |
| Puerto USB |
Puerto periférico integrado para programación estándar mediante CX-Programmer |
Conclusiones empíricas de ingeniería
Modelos alternativos y compatibilidad
El modelo N (CP1E-N60SDR-A) cuenta con un puerto USB integrado y es compatible con placas de comunicación serie estándar. Si va a sustituir una unidad CP1E-E estándar, confirme la configuración, ya que los programas de lógica estándar de tipo E que utilizan instrucciones específicas o complementos de interfaz serie requerirán una verificación del sistema en CX-Programmer antes de su ejecución.
Errores comunes de aplicación y notas de ingeniería
Al utilizar la fuente de alimentación auxiliar integrada de 24 VCC, evite superar el límite de 0,30 A. Utilizar la fuente auxiliar cerca de sus límites mientras funciona con temperaturas ambiente elevadas en el panel puede activar los mecanismos de apagado térmico o provocar una falla prematura de los componentes.
Consejos de puesta en servicio y cableado
Asegúrese de que las cargas de salida inductivas, como solenoides o bobinas de contactores, tengan elementos de supresión en paralelo (diodos de rueda libre para sistemas de CC y supresores RC para líneas de CA). No suprimir el retroceso inductivo desgastará prematuramente los contactos del relé mecánico integrado y generará ruido que puede interrumpir el procesador central del PLC.
Directrices de instalación
ADVERTENCIA CRÍTICA
Aísle y bloquee todas las fuentes de alimentación eléctrica de alta tensión que suministren energía al sistema antes de montar, cablear o realizar el mantenimiento de la unidad. Verifique la ausencia total de tensión entre los terminales de entrada. No realizar los procedimientos de bloqueo y etiquetado puede causar una descarga eléctrica grave, lesiones físicas o la destrucción total de los componentes de hardware.
1
Monte el controlador en un riel DIN estándar de 35 mm, en orientación horizontal, dejando un espacio libre mínimo de 50 mm por encima y por debajo del dispositivo para permitir corrientes naturales de convección del aire.
2
Conecte la línea de alimentación de red (de 100 a 240 VCA) directamente a los terminales de alimentación de CA designados utilizando un cable AWG estándar de 1,25 mm², y conecte el terminal PE directamente a su punto central de puesta a tierra de seguridad.
3
Dirija el cableado de entrada (lógica de 24 VCC) y el cableado de salida de alta tensión por bandejas de cables separadas y segregadas para evitar el ruido de inducción electromagnética en los cables de señal.
