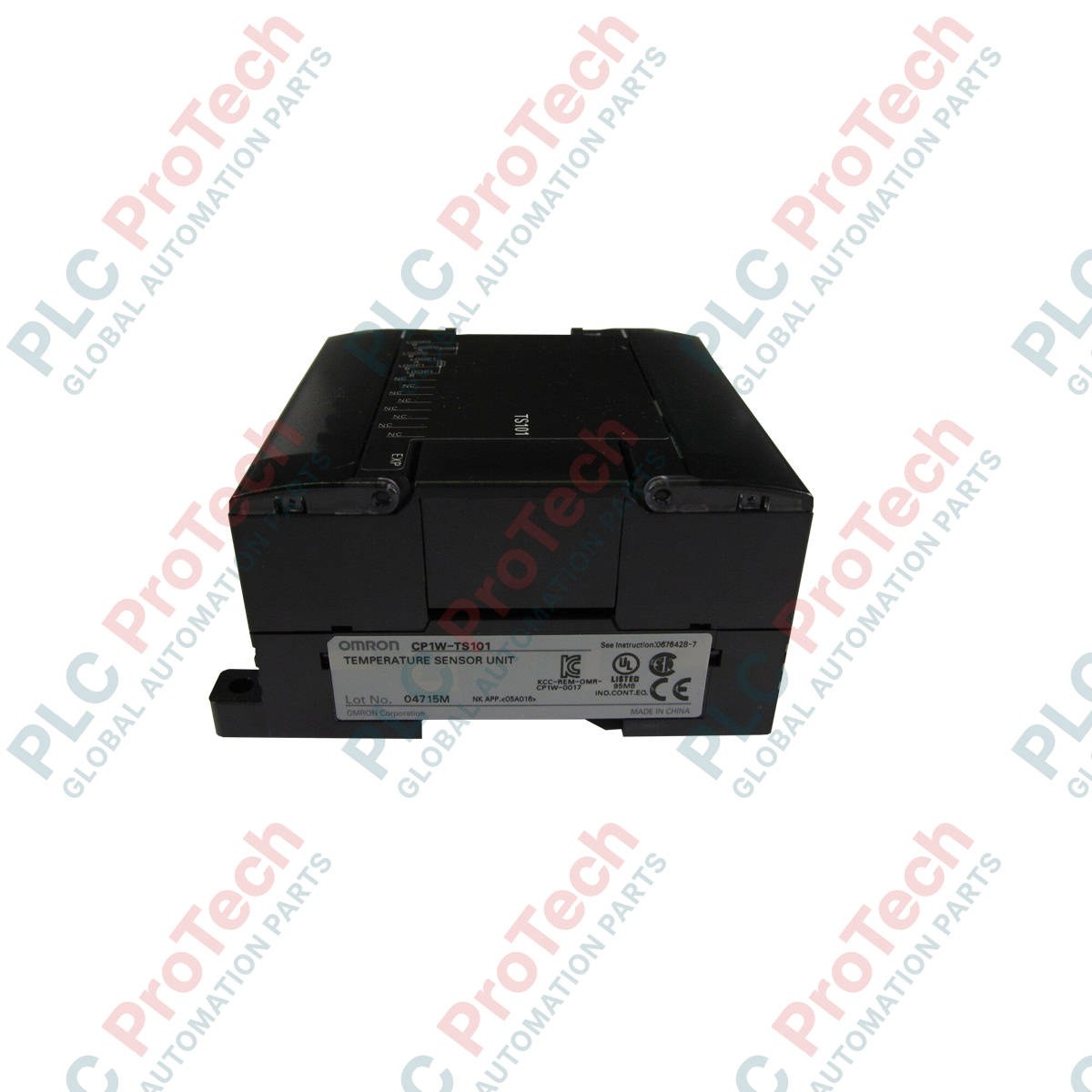

Unidad de sensores de temperatura Omron CP1W-TS101 de la serie CP1W

Descripción

El Omron CP1W-TS101 es una unidad dedicada de sensores de temperatura diseñada para la plataforma de controladores lógicos programables de la serie CP, que proporciona una expansión modular fluida para las unidades base de micro-CPU CP1E, CP1L, CP1H y CP2E. La finalidad principal de este módulo de hardware es adquirir datos analógicos de temperatura directamente de sensores externos y convertir estas variaciones físicas en valores digitales mediante el bus de extensión interno del PLC. El hardware está configurado con 2 canales de entrada analógica dedicados, diseñados específicamente para conectarse a sensores de termopar de tipo K y tipo J. Incorpora compensación interna de unión fría y procesamiento lineal para asignar directamente los lazos de temperatura a los registros de datos de la unidad central de procesamiento, sin necesidad de transmisores independientes. Esta unidad funciona como un elemento esencial de instrumentación para líneas de procesamiento térmico, maquinaria de envasado y montajes de paneles comerciales.

Características

• Unidad dedicada de procesamiento térmico con 2 entradas independientes para sensores de termopar.
• Compatibilidad de hardware nativa con elementos de termopar estándar de tipo K y tipo J.
• Acoplamiento directo mediante interfaz de microbus para la transmisión de datos a alta velocidad a la CPU principal.
• Conjunto de bloque de terminales de tornillo extraíble para facilitar el mantenimiento y la sustitución en campo.
• Factor de forma compacto optimizado para la integración localizada dentro de paneles de control industriales.

Aplicaciones

• Zonas de monitorización de temperatura en cámaras de calentamiento industriales y hornos de laboratorio.
• Circuitos de regulación de la temperatura de barras de sellado en maquinaria de envasado horizontal.
• Sistemas de adhesivo termofusible y equipos de procesamiento de plásticos.
• Líneas de procesamiento de servicios alimentarios multizona y maquinaria comercial de panificación.
• Unidades localizadas de trazado de conductos de climatización y monitorización de gases de escape.

Especificaciones técnicas

Rendimiento

Mecánica

Directrices de instalación

• Conexión al bus: Asegúrese de que el chasis del controlador principal esté completamente desconectado de las líneas de alimentación de la planta antes de insertar el cable de extensión lateral. Encaje firmemente el gancho de la cinta del conector de expansión en la interfaz de la base de la unidad adyacente.
• Montaje en carril DIN: Monte el módulo de expansión horizontalmente sobre un perfil de carril DIN estándar de 35 mm dentro del subpanel de control. Instale soportes laterales rígidos para proteger el sistema contra deslizamientos mecánicos.
• Cable de compensación del termopar: Utilice cables de compensación o extensión certificados y compatibles que correspondan exactamente al tipo de termopar instalado (tipo K o tipo J) hasta el bloque de terminales.
• Integración del apantallamiento: Utilice cables de termopar trenzados y apantallados, y conecte directamente la malla metálica de apantallamiento a un terminal de tierra funcional aislado para mitigar las interferencias electromagnéticas ambientales.
• Aislamiento de la distancia de tendido: Coloque las rutas de las señales sensibles de los termopares dentro de canales de cableado independientes, completamente alejadas de las líneas de distribución trifásica de alta corriente o de los cables de variadores de frecuencia.

Preguntas frecuentes

¿Qué tipos específicos de sensores se pueden conectar directamente a esta unidad de sensores de temperatura?

La unidad cuenta con seguimiento de hardware específico para sensores de termopar de tipo K y tipo J.

¿Cuántos canales de sensores analógicos ofrece esta tarjeta de interfaz?

El módulo contiene 2 canales independientes de entrada para sensores de temperatura.

¿Con qué familias de PLC Omron se puede combinar esta unidad de expansión?

Es totalmente compatible con los microcontroladores de la serie CP estándar, incluidas las bases de CPU CP1E, CP1L, CP1H y CP2E.

¿Este dispositivo incluye capacidades de salida analógica lineal de tensión o corriente?

No, este modelo cuenta con 0 salidas analógicas y funciona exclusivamente como módulo de adquisición de datos.

¿Dónde se pueden leer los registros de valores de temperatura dentro de la lógica del controlador?

Las salidas de datos se actualizan automáticamente y pueden leerse mediante los registros de asignación de E/S designados dentro de CX-Programmer o Sysmac Studio.

¿Es necesario retirar toda la unidad si es necesario realizar tareas de mantenimiento en un cable de campo?

No, cuenta con un mecanismo de bloque de terminales de tornillo extraíble que permite realizar tareas de mantenimiento rápidamente sin desmontar el chasis.

¿Puedo combinar un sensor de tipo K en el canal 1 y un sensor de tipo J en el canal 2?

Los tipos de entrada deben configurarse de manera uniforme mediante los parámetros de configuración de asignación, de acuerdo con las instrucciones de ingeniería estándar.

¿Qué ocurre si un cable de termopar se rompe o se desconecta?

La lógica interna registra un error de configuración por fallo de circuito abierto en el registro de datos correspondiente de la unidad de CPU.

¿Este módulo de expansión requiere una línea de alimentación auxiliar externa de 24 V CC?

Los parámetros de lógica del sistema y las corrientes de funcionamiento se suministran a través del bus de cinta interno dedicado del plano posterior desde el bloque de la CPU.

¿Se puede montar el módulo en disposición vertical?

No, debe montarse horizontalmente junto a la base principal del PLC para permitir una disipación correcta del calor a través de las vías de ventilación.
