Descripción

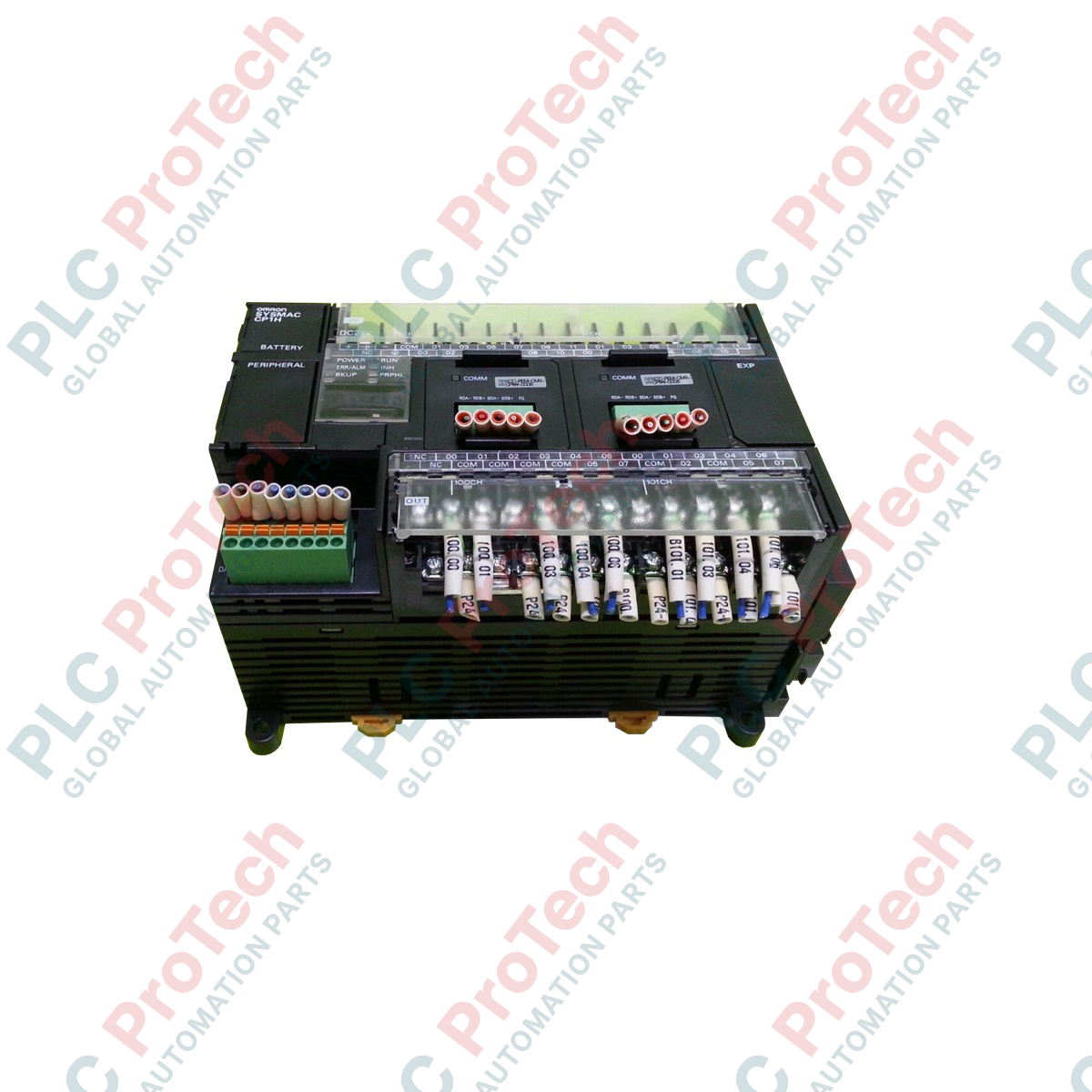

Diseñado para el posicionamiento multieje y el control integrado de procesos, el Omron CP1H-XA40DT1-D es un controlador lógico programable (PLC) compacto y de alta densidad, todo en uno, optimizado para sofisticados sistemas de automatización industrial. Este controlador compacto integra salidas de pulsos de alta velocidad para 4 ejes, versátiles circuitos integrados de entrada/salida analógica y un robusto sistema de E/S digitales de 40 puntos en un único formato que ahorra espacio. Funciona con una fuente de alimentación de 24 VCC e incorpora salidas de transistores de fuente que se adaptan perfectamente a las normas de seguridad modernas y a los dispositivos de campo industriales.
La sección analógica integrada ofrece una conversión de señales de alta resolución, lo que hace innecesarias las tarjetas analógicas externas para aplicaciones básicas de control en lazo cerrado. Combinado con el rendimiento de un PLC modular, este microcontrolador gestiona fácilmente cálculos matemáticos complejos y operaciones de movimiento a alta velocidad, lo que lo convierte en una base fiable para diseños de máquinas modulares.
Características
-
Posicionamiento de alta velocidad: Las salidas de pulsos de cuatro ejes, de hasta 100 kHz, permiten controlar con precisión sistemas de accionamiento servo y paso a paso sin módulos auxiliares.
-
Integración analógica integrada: Está equipado con 4 entradas analógicas y 2 salidas analógicas con una resolución de 1/12.000 para procesar con precisión las señales de campo de corriente y tensión.
-
Salidas de transistores de fuente: Cuenta con 16 salidas de transistores de fuente (T1), diseñadas para conmutar cargas externas de forma segura hasta 24 VCC.
-
Ruta de expansión flexible: Admite la conexión directa de hasta 7 unidades de expansión CP1W y de hasta dos módulos especializados de la serie CJ mediante un adaptador de unidad CJ.
-
Opciones avanzadas de comunicación: Las dos ranuras para tarjetas admiten tarjetas opcionales RS-232C, RS-422A/485 o Ethernet para una integración fluida con sistemas SCADA y HMI.
Aplicaciones
- Sistemas de embalaje pick-and-place multieje
- Etapas de manipulación y alineación de semiconductores de precisión
- Estaciones locales de bombeo, caudal y dosificación de productos químicos
- Transportadores de clasificación automática y manipulación de materiales a alta velocidad
Especificaciones técnicas
| Parámetro |
Valor de la especificación |
| Fabricante |
Omron |
| Número de modelo |
CP1H-XA40DT1-D |
| Tensión de alimentación |
24 VCC (rango operativo: 20,4 a 26,4 VCC) |
| Puntos de entrada digitales |
24 entradas (24 VCC, tiempo de respuesta seleccionable de 0 a 32 ms) |
| Puntos de salida digitales |
16 salidas (transistor de fuente, 24 VCC, 0,3 A por punto) |
| Entradas analógicas integradas |
4 canales (0-10 V, 1-5 V, 0-20 mA, 4-20 mA; resolución: 1/12.000) |
| Salidas analógicas integradas |
2 canales (0-10 V, 1-5 V, 0-20 mA, 4-20 mA; resolución: 1/12.000) |
| Salidas de pulsos |
4 ejes, frecuencia máxima de 100 kHz (salidas de fuente) |
| Contadores de alta velocidad |
4 ejes, entradas de diferencia de fase: 50 kHz; entradas monofásicas: 100 kHz |
| Capacidad del programa |
20.000 pasos (copia de seguridad en EEPROM, RAM respaldada por batería) |
| Capacidad de memoria de datos |
32.000 palabras |
| Temperatura de funcionamiento |
De 0 a 55 °C (entorno operativo) |
| Peso de envío (calculado) |
1,10 kg |
| Dimensiones del paquete (calculadas) |
160 mm x 120 mm x 100 mm |
Conexiones e interfaces
| Grupo de terminales |
Asignación de funciones |
| Terminales de alimentación |
Conexión de entrada de 24 VDC (+ / -), terminal de tierra funcional (FG), terminal de tierra de protección (PE). |
| Bloques de entrada digital |
Terminales CIO 0.00 a CIO 0.11 y CIO 1.00 a CIO 1.11. Incluye entradas de contador de alta velocidad. |
| Bloques de salida digital |
Terminales CIO 100.00 a CIO 100.07 y CIO 101.00 a CIO 101.07. Configuración de transistores de fuente (común V+). |
| Terminales de E/S analógicas |
Entradas dedicadas de tensión/corriente (AD0 a AD3), salidas (DA0 a DA1) y puntos de referencia AG (tierra analógica). |
Perspectivas de ingeniería empírica
Modelos alternativos y compatibilidad
Al migrar desde modelos anteriores o reemplazar una unidad de sumidero, como la CP1H-XA40DT-D, tenga en cuenta que la CP1H-XA40DT1-D dispone de salidas de fuente (sufijo T1). Esto requiere recablear fundamentalmente las cargas externas, pasando de comunes de 0 VDC a comunes de 24 VDC. Los programas del PLC compilados en CX-Programmer pueden transferirse directamente entre configuraciones CP1H, aunque las polaridades físicas de los comunes de salida deben validarse cuidadosamente antes de energizar el equipo.
Errores de aplicación y notas de ingeniería
Durante instalaciones de armarios densas con temperaturas ambiente elevadas, hacer funcionar simultáneamente los cuatro ejes de salida de pulsos de 100 kHz puede generar calor localizado. Mantenga el espacio libre especificado de 20 mm por encima y por debajo de la unidad para permitir la convección natural del aire. Además, la corriente máxima por punto de salida es de 0.3 A. Asegúrese de que las cargas inductivas de alta corriente, como los contactores de servicio pesado, se conmuten mediante relés intermedios de interposición para evitar la degradación térmica de la matriz de transistores de fuente.
Consejos de puesta en servicio y cableado
El ruido en los canales analógicos puede degradar significativamente la precisión de la realimentación. Para alcanzar la resolución nativa de 1/12,000, instale todos los cables de entrada y salida analógicas dentro de pares trenzados apantallados dedicados. Conecte siempre el apantallamiento a tierra únicamente en el terminal de tierra funcional (FG) del lado del PLC para evitar bucles de tierra. Si hay variadores de servomotor de alta frecuencia instalados en el mismo panel, instale un filtro de ruido en la línea de alimentación de 24 VDC del PLC.
Directrices de instalación
ADVERTENCIA CRÍTICA
Antes de montar, retirar o cablear la unidad CP1H, aísle todas las fuentes de alimentación primaria y de campo. No desenergizar completamente todo el panel de control puede provocar daños catastróficos en los circuitos internos, descargas eléctricas o la activación inesperada del servomotor.
1
Monte el controlador en un riel DIN simétrico estándar de 35 mm dentro de una envolvente sellada con un grado de protección mínimo IP54.
2
Conecte la fuente de alimentación de 24 VDC a los terminales de alimentación designados. Asegúrese de que la fuente de alimentación coincida con la configuración de VDC y limite la ondulación a un máximo del 2%.
3
Conecte el terminal de tierra funcional a una varilla de tierra de baja impedancia o a una barra colectora de tierra de cobre utilizando un conductor de al menos 2.0 mm².
4
Ejecute las conexiones de los bloques de terminales para sensores, lazos analógicos y cables de actuadores. Apriete todas las conexiones de terminales de tornillo a un par exacto de 0.5 N-m.
