Descripción

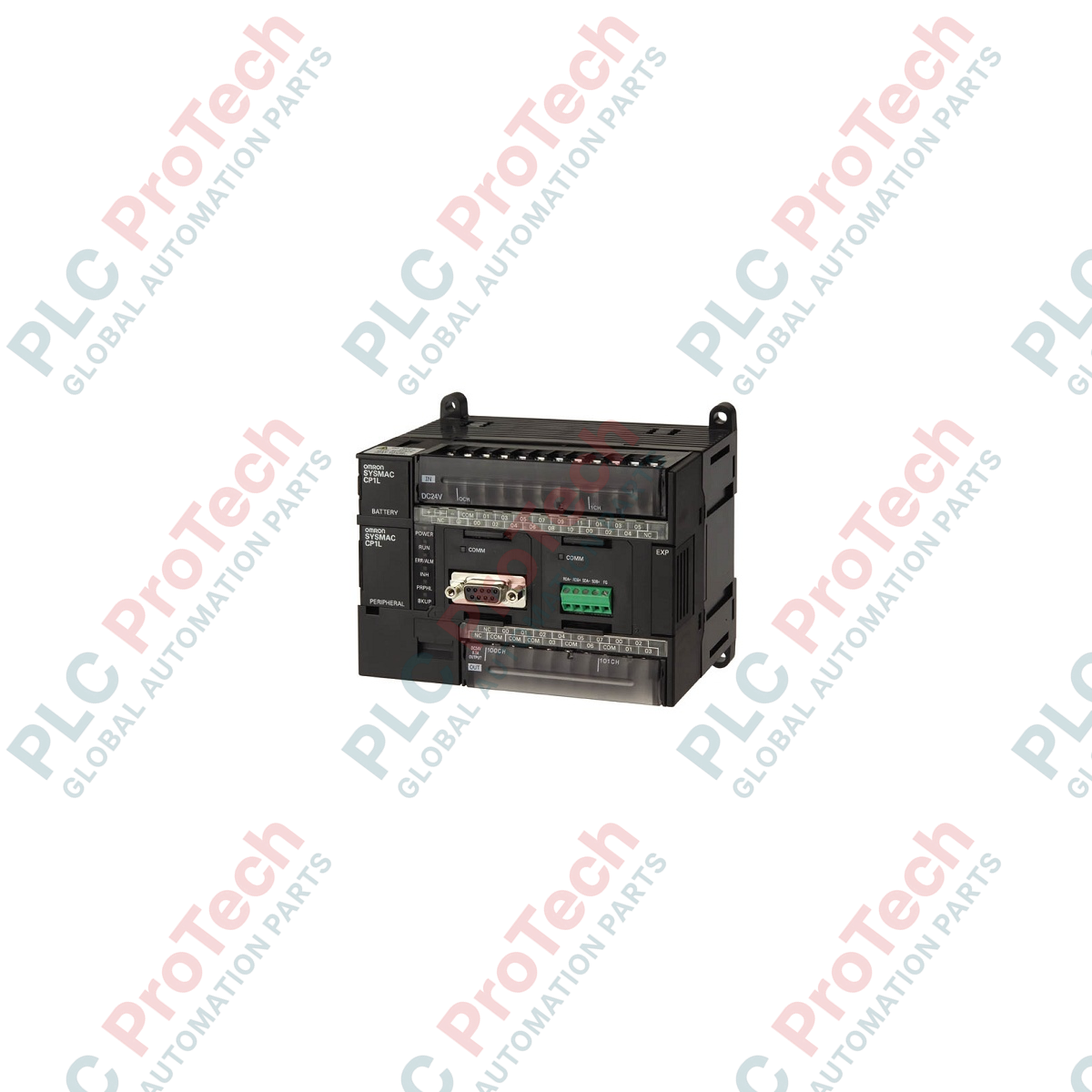

Diseñado para el control de máquinas compactas, el controlador lógico programable micro Omron CP1L-L20DT-D ofrece un alto rendimiento en posicionamiento y ejecución dentro de la plataforma serie CP1L. Este controlador alimentado con corriente continua integra 12 entradas y 8 salidas de transistor NPN, y ofrece una solución muy reactiva para tareas de automatización local, maquinaria de envasado y control de transportadores. Gracias a sus salidas de pulsos integradas de serie y a la función de contador de alta velocidad, funciona como un motor eficiente para configuraciones de movimiento multieje y retroalimentación de posición sin necesidad de módulos de expansión especializados adicionales.
La unidad cuenta con un puerto periférico USB integrado que simplifica la programación, la depuración y la puesta en marcha. También admite tarjetas opcionales para ampliar fácilmente las capacidades de comunicación mediante los protocolos RS-232C, RS-485 o Ethernet, lo que permite una integración fluida con interfaces hombre-máquina (HMI) y sistemas de control supervisor.
Características
- Entradas de contador de alta velocidad: admite 4 ejes a 100 kHz (fase única) para una supervisión precisa de la posición.
- Salidas de pulsos: 2 ejes integrados a 100 kHz (salidas de transistor) para el control de alta precisión de motores y accionamientos.
- Amplia capacidad de memoria: configurado con 5K pasos de memoria de programa y 10K palabras de memoria de datos.
- Puerto de programación integrado: el puerto USB 2.0 Tipo B integrado permite la programación directa sin necesidad de cables especializados.
- Ampliabilidad: fácil expansión mediante unidades de E/S de expansión de la serie CP y tarjetas opcionales de comunicación.
- Ejecución rápida: velocidades de procesamiento diseñadas para aplicaciones industriales con ciclos rápidos.
Aplicaciones
- Maquinaria de envasado y sistemas de etiquetado
- Sistemas transportadores y manipulación general de materiales
- Sistemas de posicionamiento de pequeña escala y varios ejes
- Paneles de control de climatización y bombas
- Maquinaria textil y equipos de procesamiento
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Omron |
| Número de pieza |
CP1L-L20DT-D |
| Serie |
Serie CP1L |
| Tensión de alimentación |
24 VCC |
| Rango de tensión de funcionamiento |
De 20,4 a 26,4 VCC |
| Número de entradas |
12 entradas (24 VCC) |
| Número de salidas |
8 salidas |
| Tipo de salida |
Transistor (NPN / sumidero) |
| Capacidad del programa |
5 mil pasos |
| Capacidad de memoria de datos |
10 mil palabras |
| Entradas de contador de alta velocidad |
4 ejes (100 kHz) |
| Salidas de pulsos |
2 ejes (100 kHz) |
| Puertos integrados |
USB 2.0 (tipo B) |
| Método de montaje |
Carril DIN de 35 mm o montaje en panel |
| Temperatura de funcionamiento |
De 0 a 55 °C |
Conexiones e interfaces
| Grupo de terminales |
Función |
| Terminales de entrada de alimentación |
Entrada de alimentación de 24 VCC positiva (+) y negativa (-) |
| Puesta a tierra funcional (FG) |
Terminal de puesta a tierra para reducir el ruido eléctrico |
| CIO 0.00 - CIO 0.11 |
Puntos de entrada de CC del 0 al 11 |
| CIO 100.00 - CIO 100.07 |
Puntos de salida de transistor NPN del 0 al 7 |
| Puerto USB |
Conexión periférica para el software CX-Programmer |
| Ranura para placa opcional |
Acepta placas de interfaz de comunicación serie o Ethernet |
Directrices de instalación
-
Montaje: Móntelo en posición horizontal sobre un carril DIN estándar de 35 mm o fíjelo directamente a un panel posterior con tornillos. Asegúrese de dejar al menos 50 mm de espacio libre por encima y por debajo de la unidad para disipar el calor correctamente.
-
Puesta a tierra: Conecte el terminal de puesta a tierra funcional (FG) a un punto de tierra independiente con una resistencia de 100 ohmios o menos.
-
Cableado: Aísle el cableado de entrada/salida de las líneas de alimentación de CA de alta tensión para evitar interferencias electromagnéticas. Asegúrese de usar fusibles externos adecuados en los circuitos de salida para protegerlos contra sobrecorrientes.
