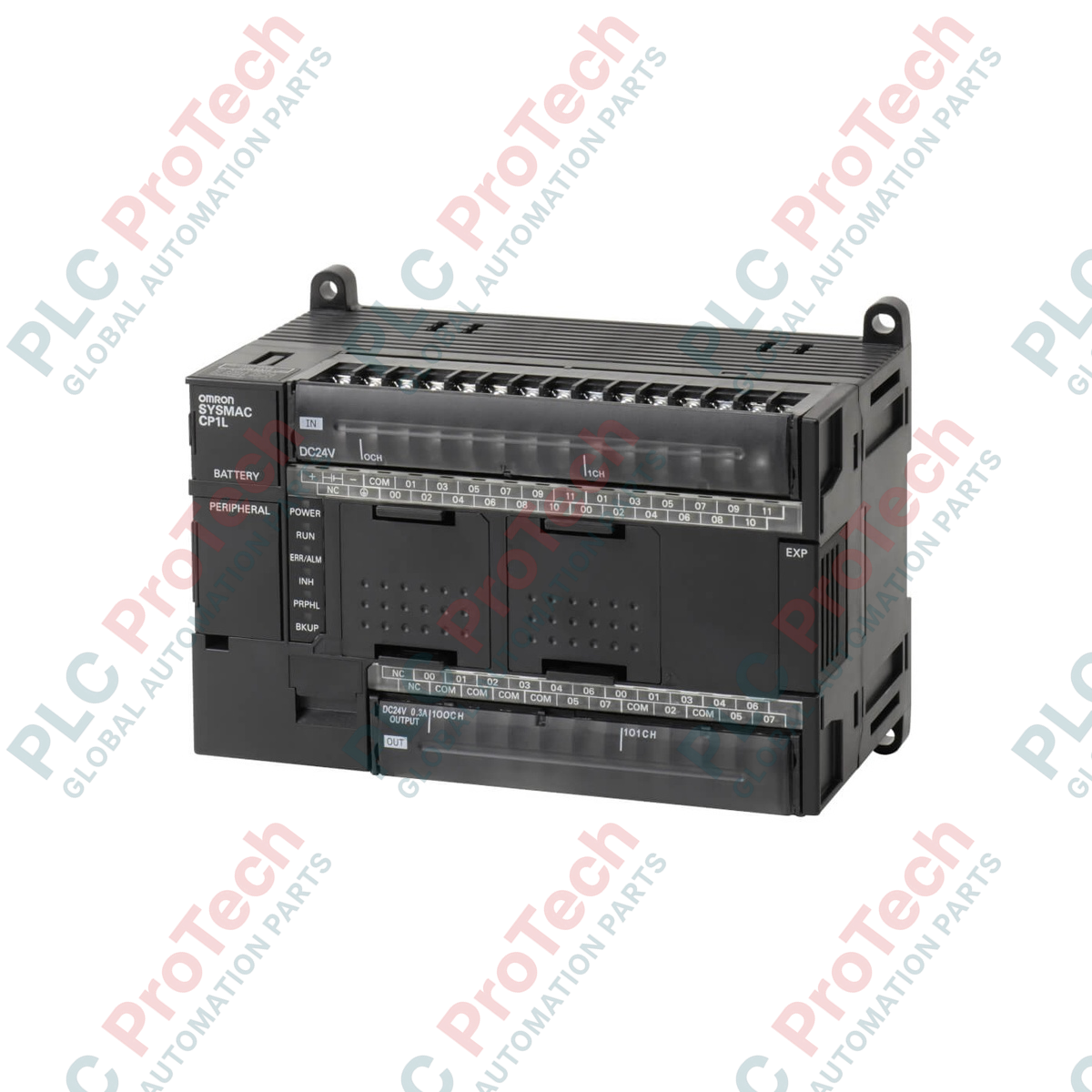

Controlador lógico programable Omron CP1L-M40DT-D de la serie CP1L

SKU CP1L-M40DT-D

En stock

Garantía de 12 meses
Devolución gratuita en 30 días

Fabricante: Omron
Número de producto: CP1L-M40DT-D
País de origen:Japón
Tipo de producto: Controladores lógicos programables
Pago: Transferencia bancaria, Western Union
Peso: 3000g
Dimensiones: 155 mm x 115 mm x 95 mm
Puerto de envío: Xiamen
Garantía: 12 meses

Descripción

Diseñado para el control de máquinas de alta velocidad y arquitecturas de automatización modular, el Omron CP1L-M40DT-D funciona como un controlador lógico programable (PLC) de alto rendimiento de la familia CP1L. Este controlador está diseñado para entornos operativos de 24 VCC y cuenta con un puerto USB periférico integrado, compatible con hasta 40 puntos físicos de E/S digitales integrados (24 entradas y 16 salidas de transistor de colector abierto). La arquitectura del hardware permite integrar sin problemas comunicaciones seriales opcionales, placas de interfaz Ethernet y unidades de expansión de la serie CP, por lo que es ideal para aplicaciones de posicionamiento preciso y control distribuido.

Características

Procesamiento de alta velocidad: Velocidad de ejecución de 0.55 microsegundos para instrucciones básicas y de 4.1 microsegundos para instrucciones especiales.
Posicionamiento avanzado: Cuenta con entradas de contador de alta velocidad de 4 ejes (100 kHz) y salidas de pulsos de 2 ejes (100 kHz) para sincronizar los ejes con precisión.
Expansión flexible: Admite hasta 3 unidades de expansión o de expansión de E/S de la serie CP, lo que permite escalar hasta un máximo de 160 puntos de E/S.
Ranuras para placas opcionales: Capacidad integrada para dos ranuras para instalar placas opcionales de comunicación RS-232C, RS-422A/485 o Ethernet (CP1W-CIF41).
Asignación de memoria robusta: Equipado con 10K pasos de programa y 32K palabras de memoria de datos (DM) para admitir algoritmos complejos y ejecución de texto estructurado.

Aplicaciones

Maquinaria de envasado de alta velocidad: Controla mesas indexadoras, envoltura de productos y sistemas de aplicación de etiquetas que requieren tiempos de respuesta de microsegundos.
Sistemas de posicionamiento multieje: Se conecta directamente con servomotores y controladores de motores paso a paso mediante trenes de pulsos dedicados de alta velocidad.
Sistemas de transporte y manipulación de materiales: Gestiona conjuntos complejos de sensores, regulación de velocidad y compuertas de clasificación en líneas logísticas.
Redes de control distribuido: Se implementan como RTU locales o nodos autónomos dentro de una red SCADA más amplia mediante interfaces seriales o Ethernet opcional.

Tabla de especificaciones técnicas

Parámetro	Valor de especificación
Fabricante	Omron Industrial Automation
Número de modelo	CP1L-M40DT-D
Tensión de alimentación	24 VCC (rango permitido: 20.4 a 26.4 VCC)
Entradas integradas	24 puntos (24 VCC, frecuencia de respuesta de 5 kHz para entradas de interrupción)
Salidas integradas	16 puntos (transistor, configuración de colector abierto)
Memoria de programa	10K pasos (memoria flash con opción de respaldo mediante batería)
Memoria de datos (DM)	32K palabras
Contadores de alta velocidad	4 ejes, 100 kHz monofásico / 50 kHz en fase diferencial
Salidas de pulsos	2 ejes, 100 kHz (solo transistor de colector abierto)
Interfaz integrada	USB tipo B (puerto periférico de programación)
Capacidad de expansión	Hasta 3 unidades de expansión/E/S CP1W
Peso de envío (calculado)	0.85 kg
Dimensiones del paquete (calculadas)	155 mm x 115 mm x 95 mm

Conexiones e interfaces

Terminal / Puerto	Función / Asignación de circuito
L1/N, L2/N (Entrada de alimentación)	Conexión de la fuente de alimentación de 24 VCC (unidad de tipo CC)
Tierra funcional (FG)	Terminal de tierra dedicado para minimizar el ruido electromagnético
CIO 0.00 a CIO 0.11	Entradas 0 a 11 (fases de interrupción de alta velocidad y contador de codificador)
CIO 100.00 a CIO 100.07	Salidas de transistor 0 a 7 (canales de tren de pulsos/dirección)
Ranuras opcionales 1 y 2	Admite CP1W-CIF01 (RS-232C), CP1W-CIF11/12 (RS-422A/485) o CP1W-CIF41 (Ethernet)

Observaciones empíricas de ingeniería

Modelos alternativos y compatibilidad

Al migrar sistemas antiguos o elegir componentes alternativos, ten en cuenta que el sufijo "DT-D" indica una tensión de alimentación de 24 VCC y salidas de transistor de tipo sinking. Si sustituyes una unidad alimentada por CA o basada en relés (como la CP1L-M40DR-A), debes volver a evaluar el cableado de campo, la polaridad del bloque de terminales y la capacidad máxima de conducción de corriente. Para las nuevas implementaciones que requieran conectividad IIoT nativa, considera migrar a la serie CP2E, aunque el CP1L-M40DT-D sigue siendo muy viable gracias a la compatibilidad con versiones anteriores de CX-Programmer.

Errores de aplicación y notas de ingeniería

Asegúrate de controlar la corriente de fuga en las salidas de transistor de tipo sinking. Al controlar dispositivos de carga de baja corriente (por ejemplo, relés subminiatura muy sensibles), añade una resistencia en derivación para evitar que el relé permanezca energizado. Además, si la unidad se monta en posición horizontal en lugar de la posición vertical estándar sobre el carril DIN, debe aplicarse una reducción térmica de hasta 10 °C a la temperatura máxima admisible del armario para evitar la sobrecarga térmica de los circuitos de conmutación internos.

Consejos de puesta en servicio y cableado

Para garantizar una señal limpia del codificador en las entradas de alta velocidad, utiliza cables de par trenzado con blindaje individual para todas las líneas de pulsos. Conecta a tierra el blindaje únicamente en el terminal del extremo del PLC. Si se producen interrupciones de comunicación al usar CX-Programmer por USB, verifica que el cable USB no supere los 3 metros y que esté alejado de los cables de CA de alta tensión o de los cables de salida del variador de frecuencia (VFD).

Directrices de instalación

ADVERTENCIA CRÍTICA: Asegúrate de que todas las fuentes de alimentación estén completamente desconectadas y bloqueadas antes del montaje o el cableado. Nunca toques los terminales mientras haya corriente. Verifica que la línea de alimentación entrante esté clasificada para 24 VCC; aplicar tensión de línea de CA a este módulo configurado para CC provocará la destrucción permanente del hardware y riesgos para la seguridad.

1

Monta el CP1L-M40DT-D de forma segura en un carril DIN estándar de 35 mm dentro de una carcasa industrial protectora con clasificación NEMA o IP, dejando al menos 50 mm de espacio libre en todos los lados para la ventilación.

2

Conecta el terminal de tierra funcional a una toma de tierra de baja impedancia. Mantén el recorrido del cable de tierra lo más corto posible para mejorar la inmunidad al ruido.

3

Conecta la fuente de alimentación de 24 VCC a los terminales de entrada de CC designados, prestando mucha atención a las marcas de polaridad positiva y negativa.

4

Configura las conexiones de entrada y salida con los terminales de crimpado adecuados, manteniendo el cableado de señal físicamente separado de los tendidos de alimentación eléctrica de alta potencia.

Preguntas frecuentes

¿Cuál es el requisito de alimentación principal de esta unidad?

El controlador está diseñado para sistemas de alimentación de 24 VCC, con un rango de funcionamiento de 20,4 a 26,4 VCC. Nunca se debe aplicar tensión de CA.

¿Este módulo admite conectividad Ethernet directamente, sin necesidad de añadir nada?

Este módulo cuenta con un puerto periférico USB integrado para la configuración. Para añadir funcionalidad Ethernet, debe instalar una placa Ethernet CP1W-CIF41 opcional en una de las ranuras de expansión disponibles.

¿Qué tipo de salidas tiene el bloque de salidas digitales?

El módulo cuenta con 16 salidas de transistor configuradas como sumidero, aptas para controlar cargas de baja corriente de 5 a 24 VCC, de hasta 0,3 A por canal.

¿La programación es compatible con el software estándar Omron CX-Programmer?

Sí, se configura con CX-Programmer (incluido en el paquete CX-One) mediante la conexión USB Type-B estándar integrada.
