Descripción

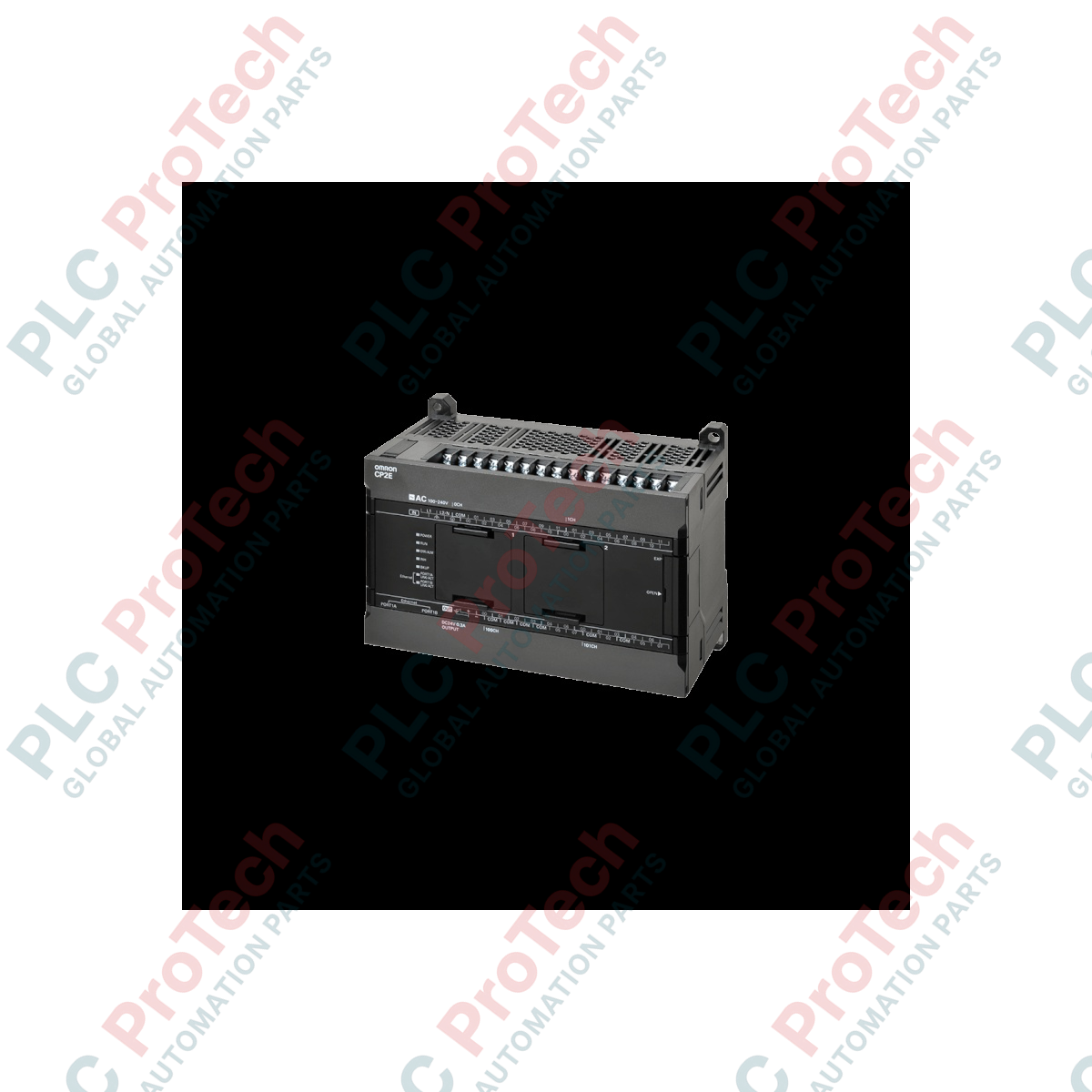

Optimizado para redes industriales descentralizadas, el micro-PLC Omron CP2E-N40DT-D integra funciones esenciales de control de automatización con capacidades Ethernet nativas. Este controlador está diseñado específicamente para configuraciones de maquinaria que requieren monitoreo remoto, comunicaciones de bus de campo multinodo y un diseño compacto. Funciona con una robusta fuente de alimentación de 24 VCC, cuenta con 40 puntos de E/S digitales integrados y un switch Ethernet de doble puerto integrado, lo que reduce considerablemente la complejidad del cableado y elimina la necesidad de hardware externo de switch de red.
Características principales
-
Puertos Ethernet dobles: Funcionalidad de switch Ethernet integrada compatible con comunicaciones de cliente/servidor Modbus TCP y Ethernet/IP.
-
E/S de alta densidad: Ofrece 24 entradas digitales (24 VCC) y 16 salidas de transistor de drenaje, en un formato compacto para riel DIN.
-
Capacidades de posicionamiento: Incluye entradas de contador de alta velocidad para 4 ejes (hasta 100 kHz) y salidas de pulsos para 4 ejes, para un control preciso del movimiento y el posicionamiento.
-
Funcionamiento sin batería: Utiliza memoria flash de alta capacidad para conservar la lógica del programa y los datos críticos del sistema, reduciendo la frecuencia del mantenimiento preventivo.
-
Amplio rango de temperaturas: Diseñado para funcionar de forma fiable en un amplio rango térmico sin requerir refrigeración activa del panel.
Aplicaciones
-
Maquinaria de embalaje y etiquetado: Alimentación y envoltura sincronizadas, y detección de marcas de registro a alta velocidad.
-
Sistemas transportadores y de manipulación de materiales: Enrutamiento inteligente, clasificación descentralizada y control de carriles mediante sensores a través de Ethernet/IP.
-
Bombeo y control de fluidos: Integración de telemetría remota, monitoreo de presión y protocolos de secuenciación de bombas.
-
Infraestructura de edificios y HVAC: Automatización localizada de unidades de tratamiento de aire, perfiles climáticos y submedición mediante Modbus TCP.
Especificaciones técnicas
| Parámetro |
Valor técnico |
| Fabricante |
Omron Industrial Automation |
| Número de modelo |
CP2E-N40DT-D |
| Tipo de serie |
Serie CP2E (tipo N / modelo de red) |
| Tensión de alimentación |
24 VCC (rango aceptable: 20,4 a 26,4 VCC) |
| E/S integradas totales |
40 puntos (24 entradas, 16 salidas) |
| Entradas digitales |
24 puntos, 24 VCC (colector abierto / fuente, compatibles con IEC 61131-2 Tipo 1) |
| Salidas digitales |
16 puntos, transistor (colector abierto) |
| Capacidad de carga de salida |
24 VCC, 0,3 A máx. por punto; 3,6 A máx. por terminal común |
| Capacidad del programa |
10.000 pasos |
| Capacidad de memoria de datos |
16.000 palabras |
| Interfaces integradas |
2 puertos Ethernet RJ45 (con funcionalidad de switch interno), 1 puerto USB 2.0 (tipo B) |
| Temperatura de funcionamiento |
-20 a 60 °C |
| Temperatura de almacenamiento |
-25 a 70 °C |
| Peso de envío (calculado) |
0,85 kg |
| Dimensiones del paquete (calculadas) |
165 mm x 125 mm x 100 mm |
Conexiones e interfaces
| Terminal / interfaz |
Señal / función |
| Terminales de alimentación |
24 VCC (+ / -) y tierra funcional (FG) |
| Bloque de terminales de entrada (superior) |
Canales 00 a 11 (entradas de alta velocidad y estándar con terminales comunes) |
| Bloque de terminales de salida (inferior) |
Canales 00 a 07 (configuraciones con transistores de colector abierto y tierras comunes compartidas) |
| Puertos Ethernet dobles (RJ45) |
Puertos de switch integrados compatibles con conexiones entre pares mediante EtherNet/IP y Modbus TCP |
| Puerto USB (tipo B) |
Conexión para programación, parametrización y supervisión de diagnósticos |
Perspectivas de ingeniería empíricas
Modelos alternativos y compatibilidad
El CP2E-N40DT-D es una opción de actualización natural para los controladores CP1E-N40DT-D heredados. Al convertir programas en Omron CX-Programmer (versión 9.72 o posterior), asegúrese de que la arquitectura del PLC de destino esté configurada correctamente para habilitar el acceso a la memoria ampliada y a los bloques de funciones avanzadas del CP2E. Tenga en cuenta que, aunque las asignaciones de entradas y salidas permanecen idénticas, la configuración de Ethernet integrada debe definirse explícitamente en el módulo de configuración de red del CP2E para inicializar los registros del switch Ethernet interno.
Errores comunes de la aplicación y notas de ingeniería
Al montar esta unidad horizontalmente dentro de paneles de control estándar, la disipación pasiva del calor es muy eficaz. Sin embargo, si la temperatura ambiente del armario supera los 50 degC, es fundamental reducir la relación de entradas activadas simultáneamente. En concreto, evite utilizar simultáneamente más del 60 % de las entradas a 24 VCC para evitar la degradación del aislamiento óptico interno. Además, dado que las salidas utilizan configuraciones de transistores de colector abierto, deben instalarse diodos de protección externos en las cargas inductivas (como solenoides de CC o relés) para proteger los transistores internos de los transitorios de retorno de alta tensión.
Consejos de puesta en servicio y cableado
Los dos puertos Ethernet RJ45 integrados funcionan como un conmutador Ethernet interno y comparten una única dirección IP. No cree bucles físicos en su distribución Ethernet, a menos que utilice un conmutador gestionado externo con el protocolo Rapid Spanning Tree (RSTP) habilitado en otra parte de la topología de red. Para un posicionamiento fiable del contador de alta velocidad de hasta 100 kHz, utilice cableado de par trenzado apantallado (STP) para las entradas 00 a 03, conectando el apantallamiento firmemente al bloque de tierra en estrella del panel en lugar de al terminal común de señales del PLC.
Directrices de instalación
ADVERTENCIA CRÍTICA: Antes de cablear, instalar o realizar el mantenimiento de esta unidad, desenergice por completo el panel de control maestro. Verifique la ausencia de tensión entre todos los terminales utilizando un multímetro digital calibrado. No aislar la alimentación de la línea principal de CC puede provocar daños electrónicos catastróficos en la lógica del bus interno, los chips controladores o los componentes del cableado de campo.
1
Encaje firmemente el controlador CP2E-N40DT-D en un carril DIN estándar de 35 mm dentro de una envolvente bien ventilada, dejando un espacio mínimo de 20 mm por encima y por debajo del dispositivo para permitir corrientes de aire pasivas.
2
Conecte el terminal de tierra funcional directamente a la placa posterior principal de cobre mediante una correa de puesta a tierra de baja impedancia para suprimir el ruido eléctrico de alta frecuencia.
3
Conecte la fuente de alimentación de 24 VCC a los pines de terminales de alimentación correspondientes utilizando punteras para cables con una sección transversal mínima de 0,5 a 1,25 mm2 (AWG 20 a 16).
4
Apriete firmemente los tornillos del bloque de terminales con un par de 0,5 Nm para evitar contactos de alta resistencia y fallos por carga térmica durante un funcionamiento prolongado.
