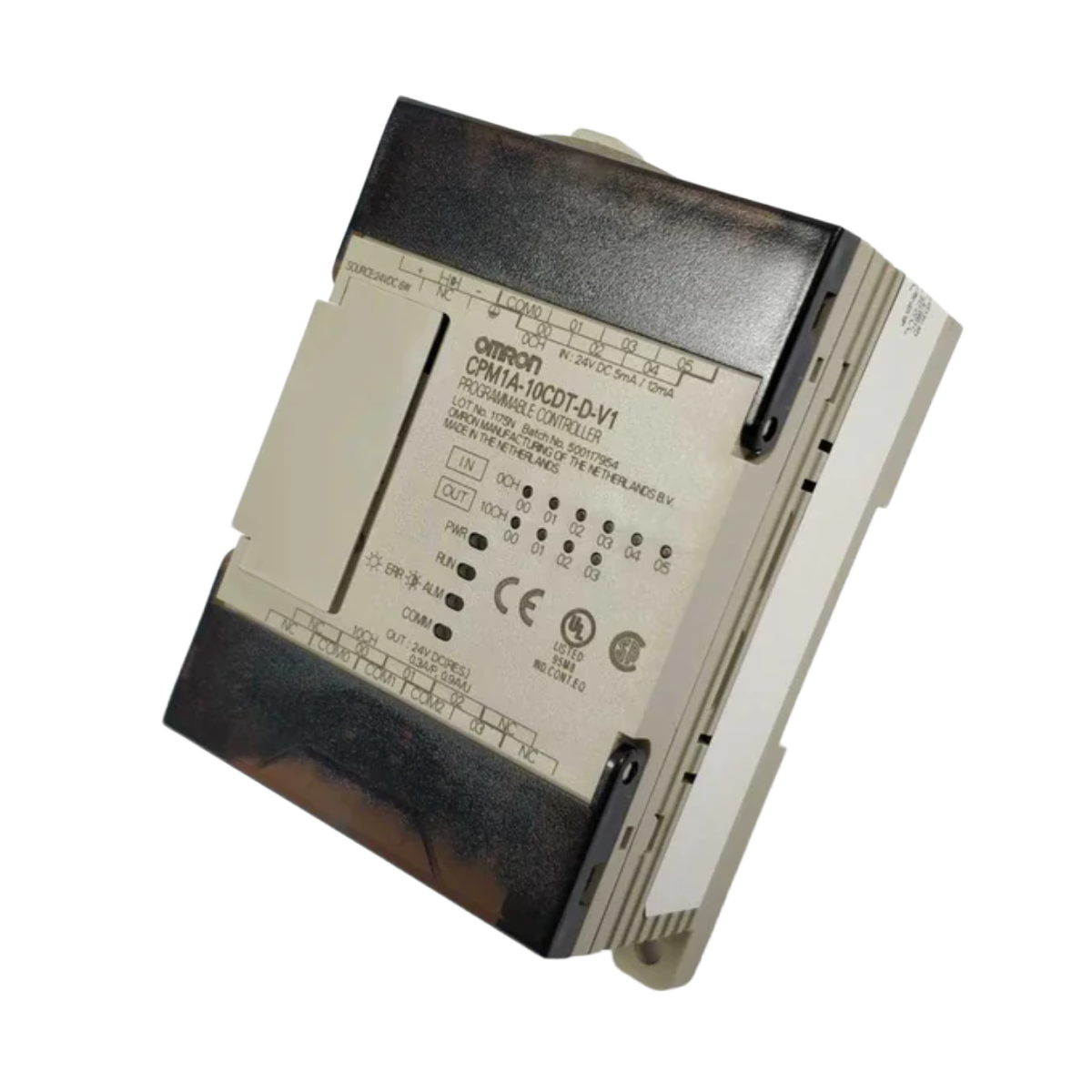

Omron CPM1A-10CDT-D-V1 Micro PLC ultracompacto (sumidero NPN)

Descripción general del producto

El Omron CPM1A-10CDT-D-V1 es el controlador básico más compacto de la serie CPM1A, diseñado para automatizaciones sencillas «en el punto de uso» donde se requiere un número mínimo de entradas y salidas. Con 6 entradas digitales y 4 salidas de transistor, ofrece una solución rentable para aplicaciones pequeñas como sensores de puertas automáticas, bombas pequeñas y mecanismos de indexación sencillos. A pesar de su reducido tamaño (solo 66 mm de ancho), el CPM1A-10CDT-D-V1 mantiene la alta velocidad de procesamiento de sus equivalentes más grandes (0,72 μs）, lo que garantiza un rendimiento fiable en tareas sensibles al tiempo. Está diseñado específicamente para entornos de 24 VDC y utiliza salidas de transistor NPN (tipo sumidero) , por lo que es ideal para conmutación de alta velocidad sin el desgaste mecánico asociado a los módulos de relé.

Configuración técnica

La arquitectura del CPM1A-10CDT-D-V1 está optimizada para ofrecer eficiencia. Cuenta con una capacidad de programa de 2 kWord y 1 kWord de memoria de datos, suficiente para la mayoría de las tareas de control de máquinas independientes.

Como módulo «de sumidero» (NPN), las salidas actúan como interruptores hacia el riel negativo (0V), un estándar común en muchos entornos industriales con numerosos sensores. Aunque este modelo específico no admite módulos de expansión , incluye funciones integradas de gran utilidad: una entrada de encoder de 5 kHz para supervisar la velocidad o la posición, y una salida de pulsos de 2 kHz para controlar pequeños controladores de motores paso a paso. El sufijo «V1» indica una revisión de hardware que ofrece mayor estabilidad y fiabilidad mejorada con respecto a la serie original.

Especificaciones técnicas

Preguntas frecuentes técnicas

P1: Dado que este modelo no admite expansión, ¿cómo puedo añadir más entradas y salidas?

R1: Si el proyecto supera los 10 puntos de E/S, deberá actualizarse a un modelo CPM1A-20 o CPM1A-30. La versión de 10 puntos está diseñada físicamente como un controlador terminal no ampliable y de bajo coste.

P2: ¿Qué dispositivos de campo son compatibles con la salida «de sumidero»?

R2: Debe utilizar cargas (como relés o solenoides) que tengan una conexión de «positivo común». El PLC proporcionará el camino hacia el terminal negativo (0V) para completar el circuito. Este es el estándar para los transistores de tipo NPN.

P3: ¿El programa es compatible con otros modelos CPM1A?

R3: Sí. Los programas escritos para el modelo de 10 puntos pueden cargarse y utilizarse en modelos CPM1A más grandes (como la versión de 30 puntos), siempre que se reasignen las direcciones de E/S para adaptarlas al hardware de mayor tamaño.

Guía de ingeniería e instalación

• Compactación del cableado: Debido a su anchura extremadamente reducida de 66 mm, el acceso a los terminales es limitado. Utilice cables de $0.5$ a $1.25$ $\text{mm}^2$ con punteras aisladas para garantizar una instalación ordenada y evitar que hilos sueltos provoquen cortocircuitos entre la alimentación de 24 VDC y los terminales de E/S.

• Lógica de salida de pulsos: La salida de pulsos de 2 kHz es adecuada para posicionamiento a baja velocidad. Si el controlador del motor paso a paso requiere una señal de mayor frecuencia para un funcionamiento suave, asegúrese de calcular las relaciones de transmisión basándose en este límite de 2 kHz para evitar «tirones» en el movimiento del motor.

• Procedimiento de montaje: La unidad está diseñada para montarse en un riel DIN. Dado su bajo peso (0,30 kg), asegúrese de que los clips del riel DIN estén correctamente encajados; en entornos con mucha vibración, añada topes finales para evitar que el PLC se deslice por el riel.

Ventajas de ingeniería

El CPM1A-10CDT-D-V1 se distingue por su diseño «que cabe en cualquier lugar». Es uno de los PLC industriales más pequeños del mercado, lo que permite instalarlo dentro de cajas de control pequeñas o incluso directamente sobre el bastidor de una máquina. Sus salidas de transistor están diseñadas para conmutación de alta frecuencia, una ventaja importante frente a los micro PLC basados en relés, que podrían fallar después de unos pocos millones de ciclos. Además, la inclusión de un contador de alta velocidad (5 kHz) en un dispositivo tan pequeño permite supervisar con precisión las cantidades producidas o la velocidad de las cintas transportadoras por una fracción del coste de un sistema PLC de tamaño completo.
