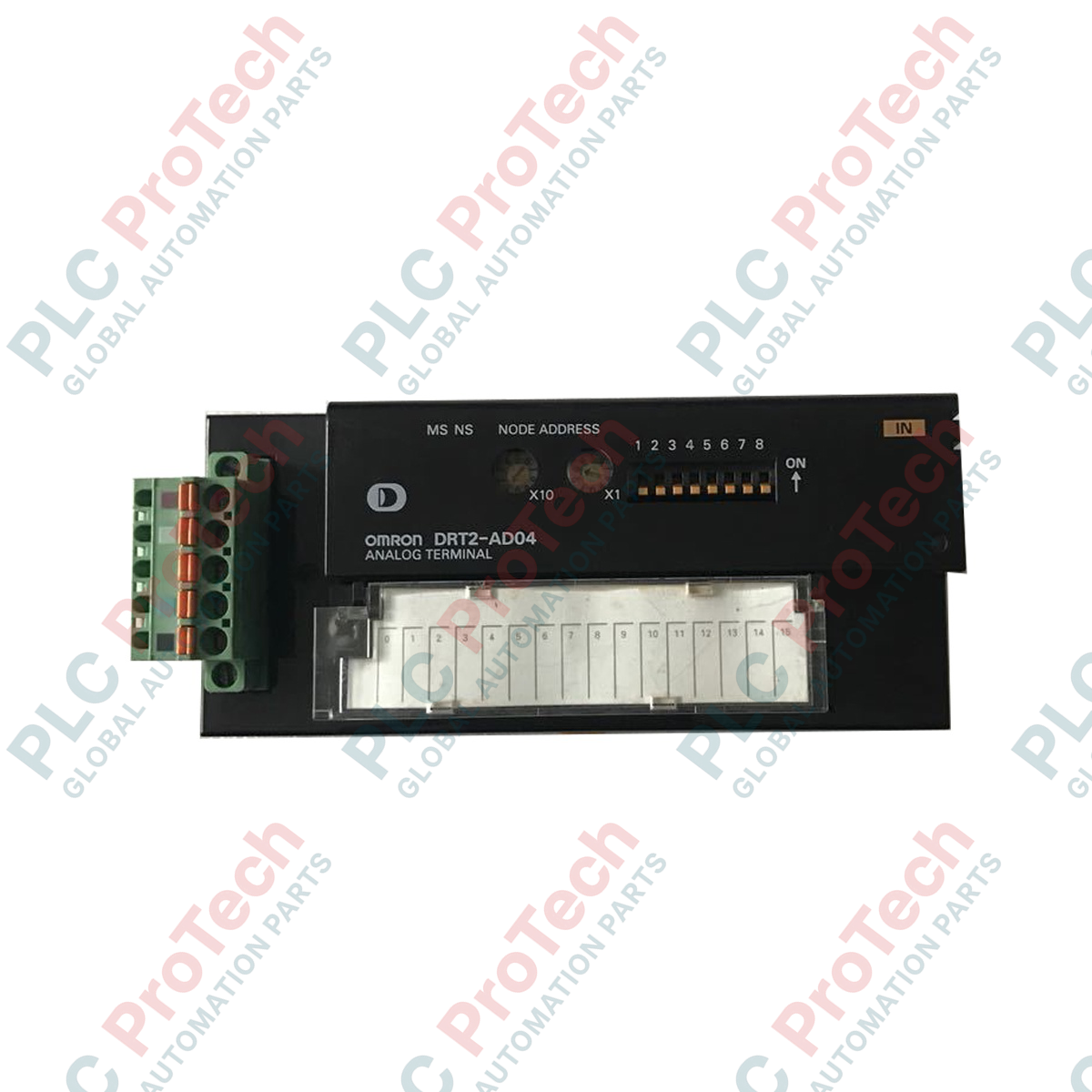

Omron DRT2-AD04 DRT2 Terminal de entrada analógica

Descripción

Los entornos de control distribuido que requieren una integración analógica de alta precisión utilizan el terminal de entrada analógica DRT2-AD04 para conectar sensores físicos con redes industriales. Al funcionar como un esclavo inteligente DeviceNet, este módulo proporciona cuatro canales distintos de entradas analógicas configurables, compatibles con señales de bucle de corriente y de tensión estándar para conectarse con plataformas de automatización Sysmac de las series CJ/NJ.

El módulo incorpora herramientas de diagnóstico integradas diseñadas para simplificar el mantenimiento preventivo. Los usuarios pueden supervisar el estado de conversión, detectar situaciones de desconexión de sensores y configurar el escalado y los umbrales de alarma directamente mediante la parametrización de DeviceNet. Sus funciones inteligentes localizadas reducen la carga computacional del PLC host al procesar la supervisión de límites superiores, límites inferiores y retención de picos directamente en el nivel del esclavo.

Características

• Cuatro puntos de entrada analógica independientes compatibles con modos de funcionamiento de tensión y corriente.
• Selección flexible de señales analógicas: 0 a 5 V, 1 a 5 V, 0 a 10 V, -10 a 10 V, 0 a 20 mA y 4 a 20 mA.
• Ciclo rápido de conversión analógica-digital configurable de 1 a 4 canales activos, con un ciclo máximo de conversión de 4 ms para los 4 canales.
• Resolución de escala completa de alta precisión de 1/6.000 que garantiza una representación precisa de los datos para mediciones industriales sensibles.
• Funcionamiento práctico alimentado por el bus, con un consumo máximo de 90 mA de la fuente de alimentación de comunicaciones DeviceNet.
• Conjunto de herramientas de diagnóstico robusto que proporciona detección de roturas de cables de sensores, supervisión de valores y seguimiento de estadísticas operativas.

Aplicaciones

• Control distribuido de procesos mediante transmisores de presión, sensores de flujo e indicadores de nivel.
• Telemetría remota y agregación de señales en entornos de fabricación con múltiples zonas.
• Integración con redes PLC de las series CJ/NJ para procesamiento automatizado de alta velocidad.

Especificaciones técnicas

Directrices de instalación

• Monte el terminal firmemente en un riel DIN estándar de 35 mm dentro de un gabinete de panel de control limpio y seco.
• Utilice siempre cableado de par trenzado blindado (STP) para las señales analógicas a fin de minimizar las interferencias electromagnéticas de alta frecuencia.
• Asegúrese de que la fuente de alimentación de comunicaciones DeviceNet tenga una clasificación adecuada y sea estable antes de inicializar el tráfico de red.
• Aísle el cableado de señales de baja tensión del cableado de motores de CA de alta tensión y de distribución de energía.
