Descripción

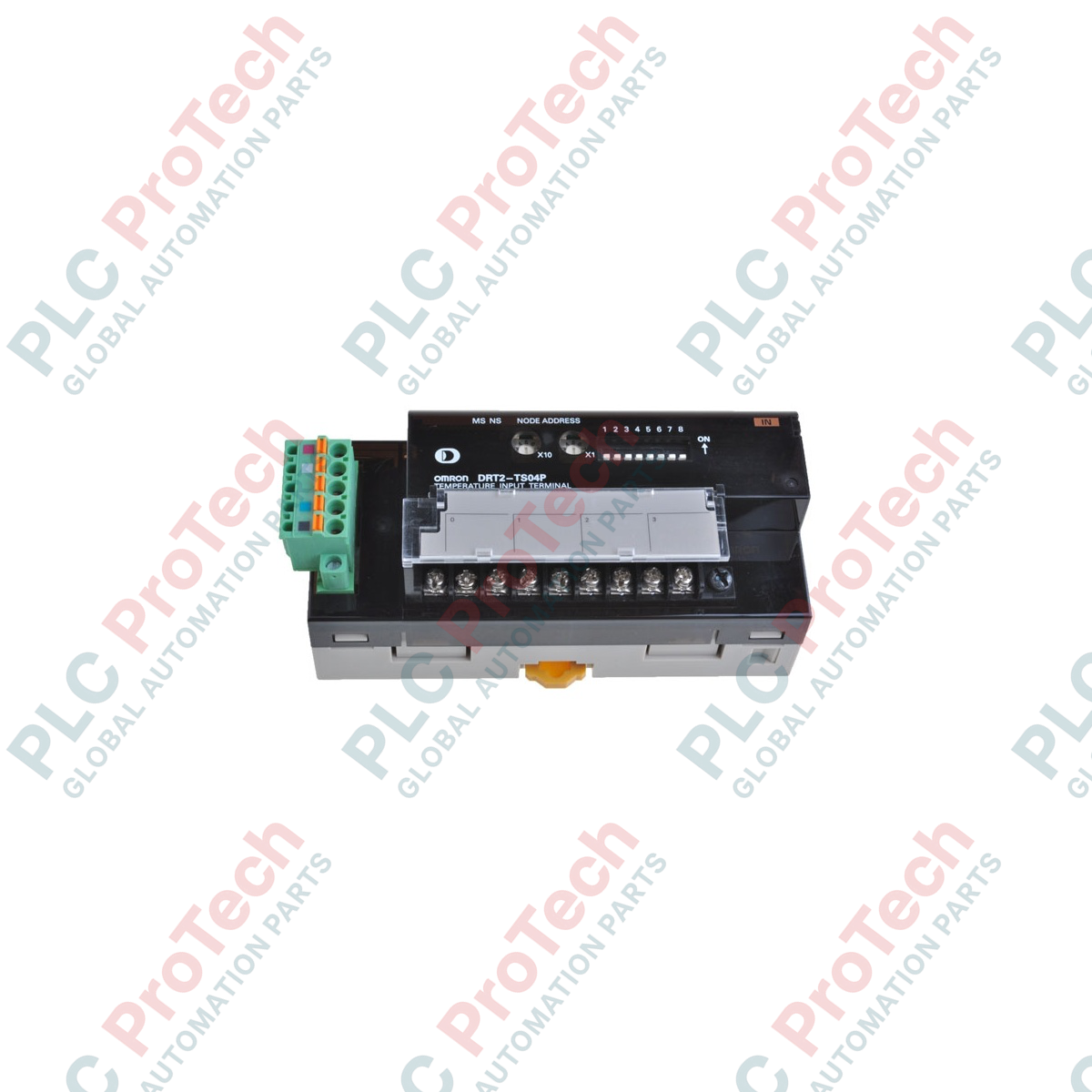

Al integrar una supervisión fluida de la temperatura en redes DeviceNet, el Omron DRT2-TS04P funciona como un terminal de entrada de termómetros de resistencia de platino de 4 puntos y alta precisión. Este módulo esclavo inteligente permite convertir directamente los valores analógicos de los sensores RTD en datos digitales en el punto de proceso y transmitir las métricas de temperatura directamente al controlador maestro a través de la red de bus de campo. Mediante diagnósticos avanzados, el Omron DRT2-TS04P supervisa activamente los umbrales de tensión de comunicación, los tiempos de funcionamiento y el estado de interrupción de los sensores, ayudando a los operadores a mantener el máximo tiempo de actividad en las líneas modernas de procesamiento industrial.
Características principales
-
Compatibilidad con RTD multicanal: Permite conectar hasta 4 canales de termómetros de resistencia de platino estándar (Pt100 o JPt100).
-
Asignación escalable de E/S: Los modos de resolución de pantalla seleccionables asignan 4 palabras de entrada (modo de visualización 1/10) u 8 palabras de entrada (modo de visualización 1/100) en la red DeviceNet.
-
Funcionalidad inteligente integrada: Supervisa en tiempo real los niveles de la fuente de alimentación de comunicación, las horas de funcionamiento y el estado de los sensores internos.
-
Alimentación nativa del bus DeviceNet: Funciona directamente con la línea troncal DeviceNet de 11 a 25 VCC, lo que reduce el cableado localizado del panel de control.
-
Configuración de los interruptores DIP: Los sencillos interruptores DIP del dispositivo permiten asignar rápidamente la dirección física de red y definir el tipo de entrada.
Aplicaciones
- Zonas de calentamiento de precisión en maquinaria de extrusión de plásticos y unidades de termoformado.
- Seguimiento de la temperatura en varias zonas de hornos de panificación comerciales y túneles de pasteurización.
- Controles climáticos y ambientales en salas blancas de fabricación farmacéutica.
- Registro en instalaciones de almacenamiento en frío y supervisión del estado de los circuitos de refrigeración.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Omron |
| Número de modelo |
DRT2-TS04P |
| Tipos de entrada |
Pt100, JPt100 (termómetros de resistencia de platino) |
| Número de entradas |
4 canales RTD analógicos |
| Alimentación de comunicación de red |
De 11 a 25 VCC (desde el cable de red DeviceNet) |
| Consumo de corriente |
70 mA máximo a 24 VCC; 110 mA máximo a 11 VCC |
| Modos de resolución de pantalla |
Modo de visualización 1/10 (4 palabras); modo de visualización 1/100 (8 palabras) |
| Temperatura de funcionamiento |
De -10 a 55 grados Celsius |
| Temperatura de almacenamiento |
De -25 a 65 grados Celsius |
| Humedad de funcionamiento |
Del 25 % al 85 % de HR (sin condensación) |
| Peso de la unidad |
0,16 kg |
| Peso de envío (calculado) |
0,45 kg |
| Dimensiones del paquete (calculadas) |
130 mm x 110 mm x 85 mm |
Conexiones e interfaces
| Pin del bloque de terminales |
Función asignada |
| Cable rojo (conector DeviceNet) |
Línea de alimentación de red V+ |
| Cable blanco (conector DeviceNet) |
Línea de señal CAN High |
| Blindaje (conector DeviceNet) |
Línea de drenaje / blindaje |
| Cable azul (conector DeviceNet) |
Línea de señal CAN Low |
| Cable negro (conector DeviceNet) |
Línea de alimentación de red V- |
| Terminales de entrada RTD (CH0 - CH3) |
Conexiones de sensores RTD de tres hilos (A, B, b) por canal activo |
Información de ingeniería basada en pruebas empíricas
Modelos alternativos y compatibilidad
El DRT2-TS04P pertenece a la familia de esclavos inteligentes DeviceNet y reemplaza a los bloques de temperatura de la serie DRT1 obsoleta. A diferencia de los terminales de primera generación, la arquitectura DRT2 incluye capacidades ampliadas de EDS (hoja de datos electrónica) para una puesta en marcha más detallada asistida por herramientas mediante Omron CX-Integrator. Asegúrese de que el perfil del escáner del módulo maestro se haya actualizado para admitir el espacio ampliado de 8 palabras cuando se utilice el modo de alta resolución (visualización 1/100), a fin de evitar solapamientos en los ciclos de comunicación.
Errores de aplicación y notas de ingeniería
Al instalar termómetros de resistencia de platino de tres hilos, haga coincidir la resistencia física de las tres líneas para conservar una compensación de alta precisión. Una impedancia desigual en las líneas de tendidos largos introduce errores de desviación de temperatura que no pueden corregirse mediante software. Además, el funcionamiento en modo de resolución 1/100 aumenta el tamaño de las transmisiones de red. En redes DeviceNet saturadas con múltiples derivaciones, esto puede aumentar considerablemente la latencia de la red; compruebe las capacidades de velocidad en baudios y las distancias físicas de los segmentos según corresponda.
Consejos de puesta en marcha y cableado
Para minimizar las interferencias de CEM de alta frecuencia procedentes de líneas adyacentes de alta potencia, pase los cables de los sensores RTD por conductos metálicos independientes. Conecte siempre directamente la línea de blindaje DeviceNet a un terminal de tierra funcional independiente y libre de ruido, en un solo nodo del bus. La configuración de la dirección física del nodo (MAC ID) debe realizarse antes de inicializar la unidad mediante los interruptores DIP integrados; cambiar los interruptores DIP mientras la unidad está encendida activará un fallo de configuración en el escáner maestro DeviceNet.
Pautas de instalación
ADVERTENCIA CRÍTICA: Desconecte todas las fuentes de alimentación primaria, auxiliar y de red antes de montar, conectar o realizar el mantenimiento del terminal DRT2-TS04P. De no hacerlo, pueden producirse riesgos de descarga eléctrica, ciclos erráticos del bus de campo o la destrucción permanente de los circuitos internos de medición sensibles.
1
Monte firmemente el terminal DRT2 en un carril DIN estándar de 35 mm dentro de una envolvente eléctrica de control industrial protectora (mínimo IP20).
2
Configure los diales giratorios de dirección del hardware y los interruptores DIP para definir la dirección de nodo asignada y la selección del rango de entrada antes de inicializar el sistema.
3
Conecte el bloque de microconectores DeviceNet, asegurándose de que los colores de los cables coincidan con CAN-H, CAN-L, las líneas de alimentación y las líneas de tierra.
4
Conecte los sensores RTD de 3 hilos a los terminales de tornillo. Apriete todas las conexiones de los terminales de cableado según los límites recomendados por el fabricante para evitar la deriva térmica.
