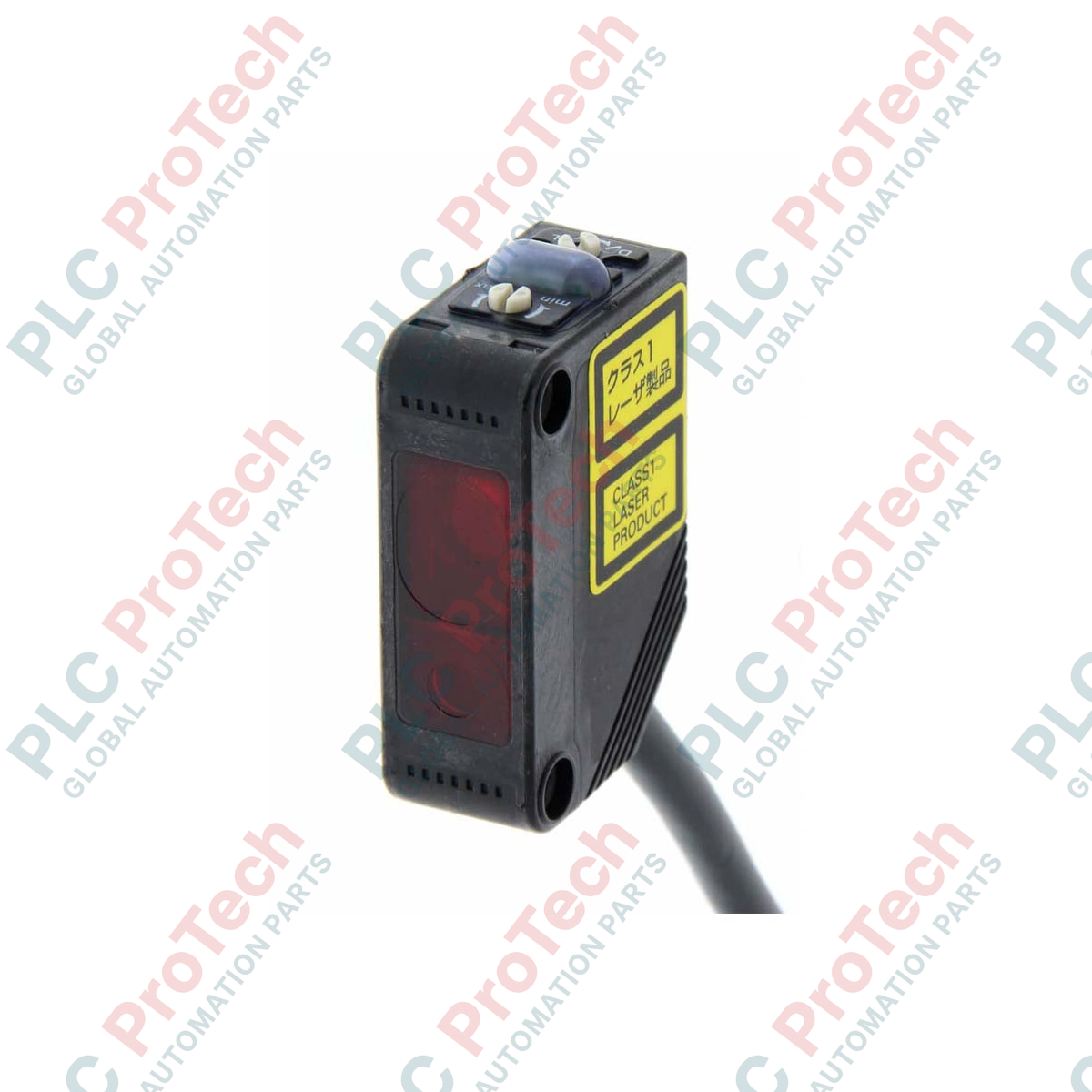

El sensor fotoeléctrico Omron E3Z-LL81 proporciona una supresión del fondo (BGS) con distancia ajustable de alta precisión para configuraciones de posicionamiento complejas y utiliza un diodo láser rojo de clase 1 de alta precisión para lograr una detección de objetivos a nivel milimétrico. Este sensor está diseñado para ignorar los objetos del fondo situados más allá del límite de corte establecido, ofreciendo una detección de objetos altamente fiable independientemente del color, el brillo o el ángulo del objetivo. Con su diámetro de punto ultraconcentrado de 0,5 mm a 300 mm, el dispositivo es ideal para verificar componentes electrónicos, detectar piezas pequeñas y utilizarse en maquinaria automatizada de embalaje de alta velocidad.
| Parámetro | Especificación |
|---|---|
| Fabricante | Omron |
| Número de modelo | E3Z-LL81 |
| Método de detección | Distancia ajustable (modelos BGS) |
| Distancia de detección (papel blanco) | De 20 a 300 mm (objetivo de 100 x 100 mm) |
| Distancia de detección (papel negro) | De 20 a 160 mm (objetivo de 100 x 100 mm) |
| Rango de distancia de ajuste (papel blanco) | De 40 a 300 mm |
| Rango de distancia de ajuste (papel negro) | De 40 a 160 mm |
| Fuente de luz (longitud de onda) | LD rojo (655 nm), clase 1 JIS, clase 1 IEC, clase 2 FDA |
| Diámetro del punto (valor de referencia) | Diámetro de 0,5 mm a 300 mm |
| Tensión de alimentación | De 12 a 24 VCC +/-10 %, rizado (pico a pico): 10 % máx. |
| Consumo de corriente | 30 mA máx. |
| Salida de control | Colector abierto PNP, 26,4 VCC máx., corriente de carga máx. de 100 mA |
| Peso de envío (calculado) | 1,00 kg (incluye el embalaje protector de fábrica) |
| Dimensiones del paquete (calculadas) | 150 x 100 x 50 mm |
| Color del cable | Función / asignación |
|---|---|
| Marrón | Fuente de alimentación (+V, 12 a 24 VCC) |
| Azul | Fuente de alimentación (0 V / GND) |
| Negro | Salida de control (colector abierto PNP) |
| Rosa | Entrada de control (selección Light-ON / Dark-ON) |
El E3Z-LL81 cuenta con una salida de colector abierto PNP. Si su sistema de control requiere una configuración NPN, utilice el modelo alternativo E3Z-LL61. Las dimensiones de montaje y los rangos de detección son idénticos en ambos modelos, lo que permite reemplazos físicos directos durante la integración del sistema o la modificación de la lógica.
Al instalar el sensor en entornos con metales muy reflectantes o fondos espejados situados cerca del campo de detección, el reflejo del fondo puede eludir el corte BGS. Para contrarrestar esta realimentación óptica, monte el sensor formando un ángulo de 5 a 10 grados con respecto a la superficie del objetivo. Evite colocar el sensor bajo la luz solar directa o frente a fuentes de luz de descarga intensa y de alta frecuencia, ya que pueden alterar el circuito receptor.
Para configurar el modo de salida del sensor, utilice el cable de control rosa integrado. Conectar el cable rosa al cable marrón (+V) configura el sensor para funcionar en modo Dark-ON, mientras que conectarlo al cable azul (0 V) o dejarlo abierto lo configura para funcionar en modo Light-ON. Verifique los límites de corriente antes de realizar la terminación para evitar daños por sobrecorriente en el transistor PNP interno.
Desconecte todas las fuentes de distribución de energía antes de realizar conexiones eléctricas o ajustes mecánicos. No mire directamente a la lente del transmisor láser mientras el sensor esté encendido, ya que la exposición directa al láser puede causar irritación ocular o daños ópticos.
Monte firmemente el sensor utilizando un soporte en L Omron compatible o directamente en el bastidor de la máquina, asegurándose de que la trayectoria óptica hacia el objetivo esté libre de obstrucciones físicas.
Conecte el sensor según el esquema eléctrico. Asegúrese de conectar el cable rosa al potencial adecuado (+V o 0 V) para definir el modo de operación requerido (Light-ON o Dark-ON).
Aplique una alimentación de 12 a 24 VCC y verifique que el indicador verde de estabilidad permanezca encendido en condiciones sin detección, lo que indica un margen de señal adecuado.
Coloque el objeto objetivo a la distancia máxima de detección deseada y ajuste el tornillo integrado de ajuste de distancia de varias vueltas hasta que se ilumine el indicador naranja de operación.
Envío express mundial
Devoluciones y garantía
Fabricante: Omron
Número de producto: E3Z-LL81
País de origen:Japón
Tipo de producto: Sensores fotoeléctricos
Pago: Transferencia bancaria, Western Union
Peso: 1000g
Dimensiones: 150 x 100 x 50 mm
Puerto de envío: Xiamen
Garantía: 12 meses
