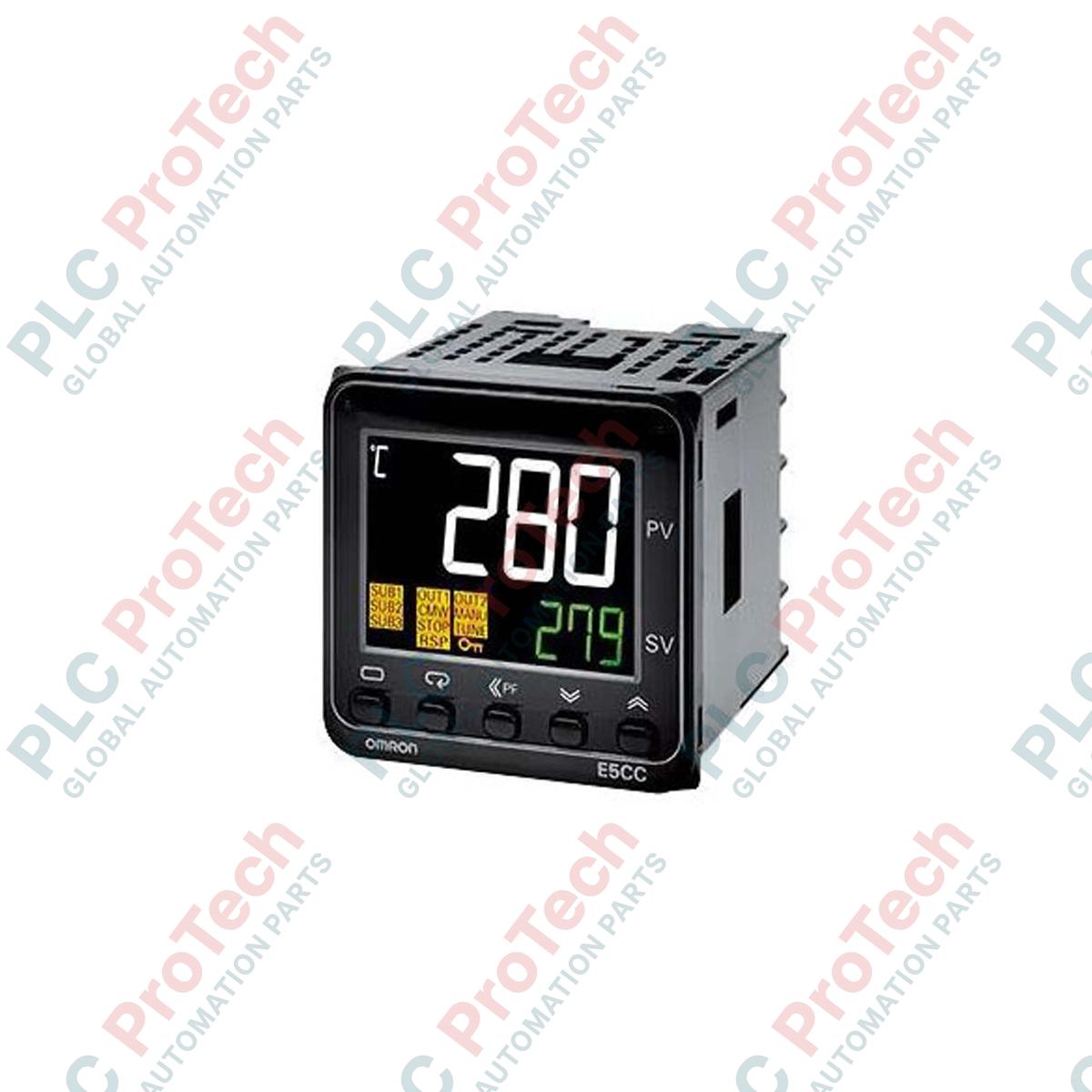

Controlador digital de temperatura Omron E5CC-RX2ADM-800 de la serie E5CC

Descripción

Diseñado para una regulación de procesos térmicos de alta precisión, el controlador digital de temperatura Omron E5CC-RX2ADM-800 ofrece un control PID avanzado en un formato compacto de 48x48 mm (1/16 DIN). Este instrumento cuenta con una pantalla LCD blanca de alto contraste con caracteres de 15,2 mm de altura, lo que garantiza una legibilidad máxima en paneles de control de alta densidad. Al funcionar con una fuente de alimentación auxiliar de 24 VCA/VCC, la unidad integra una lógica de control 2-PID con ajuste automático para minimizar la sobreelongación y estabilizar las fluctuaciones de temperatura en sistemas térmicos exigentes. Equipado con una salida de control de relé y dos salidas auxiliares, este dispositivo está diseñado para integrarse directamente en máquinas industriales, líneas de embalaje y cámaras ambientales.

Características

• Entrada de sensor universal: Compatibilidad directa con termopares multirrango, termómetros de resistencia de platino (RTD) y entradas analógicas de corriente/tensión.
• Relés auxiliares dobles: Dos salidas de relé auxiliares independientes para alarmas, controles de límite o interbloqueos del sistema.
• Algoritmos de control avanzados: Bucle de muestreo de alta velocidad de 50 ms, combinado con control 2-PID y capacidades de ajuste automático (AT).
• Visibilidad mejorada: Segmento de pantalla PV blanco, grande y fácil de leer, con alto contraste sobre un fondo oscuro.
• Profundidad compacta: Solo 60 mm de profundidad detrás del panel, lo que minimiza el espacio ocupado por el gabinete y maximiza el espacio para el cableado.

Aplicaciones

• Extrusión y moldeo de plásticos: Control preciso del calentamiento de las zonas del cilindro y estabilización de la temperatura de la matriz.
• Maquinaria de embalaje: Gestión precisa de la temperatura de las barras de sellado para garantizar la integridad uniforme de los paquetes.
• Hornos y estufas industriales: Perfilado térmico de alta fiabilidad y regulación de curvas de calentamiento en varias etapas.
• Procesamiento de alimentos y bebidas: Monitoreo de temperatura conforme a las normas de saneamiento y control de circuitos de pasteurización.

Tabla de especificaciones técnicas

Observaciones empíricas de ingeniería

Modelos alternativos y compatibilidad

El E5CC-RX2ADM-800 sirve como reemplazo funcional directo de modelos antiguos como la serie E5CN-R2MD-500. Sin embargo, al migrar a la plataforma E5CC, verifique las terminaciones del cableado: el E5CC utiliza una disposición física de pines diferente respecto a las generaciones anteriores. Si su aplicación depende de una salida de pulsos de tensión para relés de estado sólido (SSR), no utilice el modelo RX; seleccione en su lugar el E5CC-QX2ADM-800 para evitar daños en el mecanismo del relé causados por la conmutación de alta frecuencia.

Errores de aplicación y notas de ingeniería

Dado que este modelo está diseñado para una alimentación de 24 V CA/CC, es muy sensible a las caídas de tensión en líneas largas de distribución de CC dentro de los paneles de control. Asegúrese de que la fuente de alimentación esté situada cerca del instrumento y aislada de dispositivos de conmutación inductivos de alta potencia. Hacer funcionar salidas auxiliares con cargas de CA de alta corriente cerca de su límite de 3 A sin supresores RC acortará considerablemente la vida útil eléctrica de los relés de salida internos debido al arco eléctrico en los contactos.

Consejos de puesta en servicio y cableado

Para configurar los parámetros antes de energizar el armario, utilice el software Omron CX-Thermo junto con la interfaz del puerto de configuración del panel frontal. Este método permite configurar los parámetros mediante una conexión de alimentación por bus USB, eliminando por completo la necesidad de conectar la alimentación de campo de 24 V durante la fase de ingeniería. Asegúrese de conectar a tierra el cable de blindaje analógico del sensor cerca del punto de entrada al panel, en lugar de tenderlo junto a cables de CA de alta tensión.
