Descripción

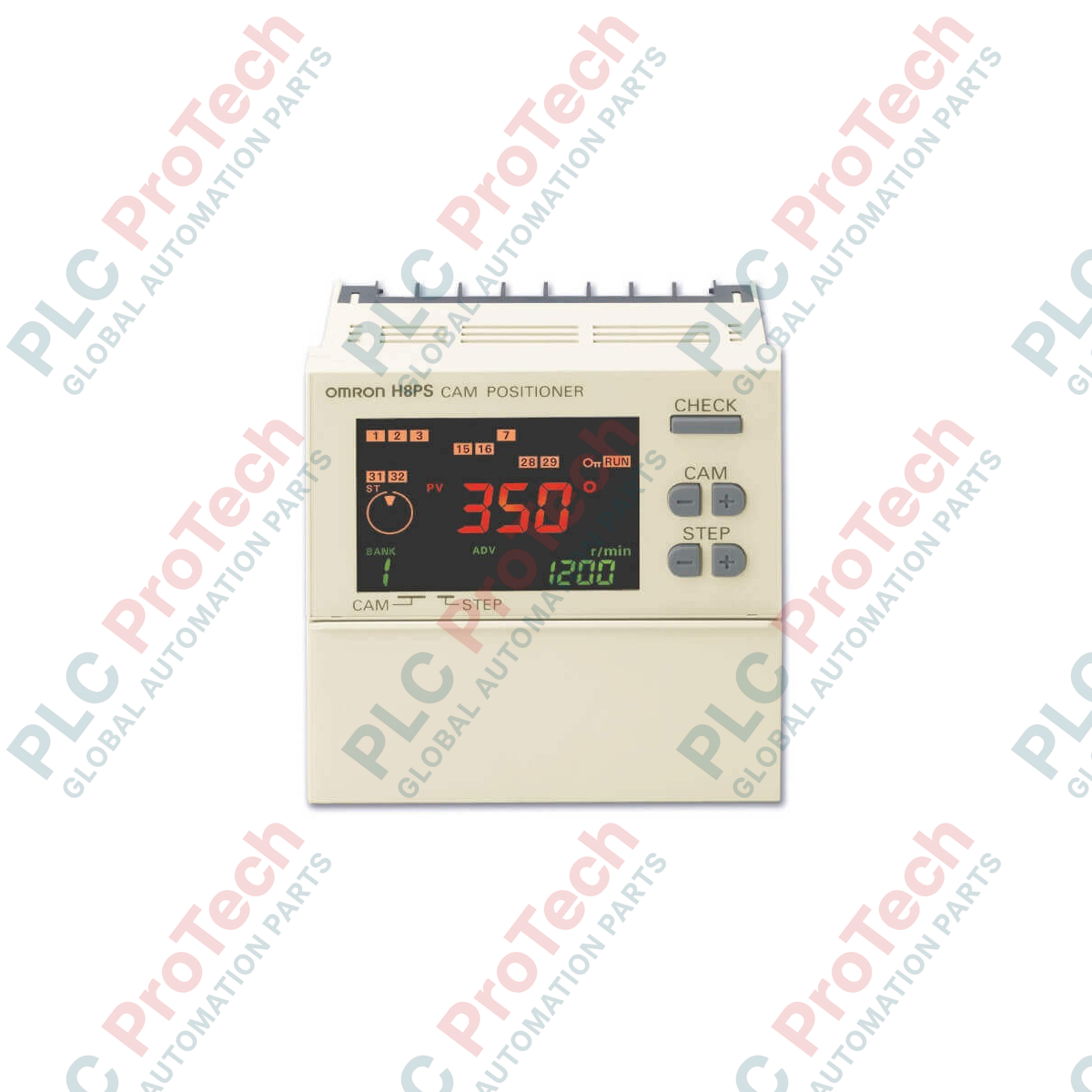

Diseñado para optimizar la sincronización mecánica en líneas de automatización, el posicionador electrónico de levas Omron H8PS-8B sustituye las levas mecánicas tradicionales por precisión de alta velocidad basada en microcomputadora. Este controlador compacto de montaje en panel 1/4 DIN (96 x 96 mm) procesa la retroalimentación de un encoder absoluto para activar 8 salidas de transistor NPN en posiciones angulares exactas, minimizando el desgaste mecánico y maximizando la flexibilidad de configuración.
Características
- Pantalla LCD nítida con retroiluminación de alta visibilidad para supervisar el ángulo y la velocidad en tiempo real.
- Configuración flexible del sentido de giro del encoder (CW/CCW) mediante un interruptor DIP de hardware integrado.
- Compatibilidad con encoders rotativos absolutos de alta precisión para conservar los datos de posición durante los ciclos de alimentación.
- Salidas de leva fáciles de programar, con ajustes directos de parámetros en modo manual o de enseñanza.
- Profundidad compacta de 67.5 mm detrás del panel, que permite una integración ajustada en envolventes de control estándar.
Aplicaciones
- Sincronización de maquinaria de envasado de alta velocidad y encartonado.
- Sistemas de formado, llenado y sellado (FFS) para sincronizar con precisión las cuchillas de corte y las mordazas de sellado.
- Maquinaria de alimentación de prensas y automatización de estampado de metales.
- Mesas indexadoras rotativas y alineación de transportadores de montaje.
Tabla de especificaciones técnicas
| Parámetro |
Valor de especificación |
| Fabricante |
Omron |
| Modelo |
H8PS-8B |
| Serie |
H8PS |
| Tipo de montaje |
En panel (montaje empotrado) |
| Dimensiones físicas |
96 x 96 x 67.5 mm (1/4 DIN) |
| Tensión de funcionamiento |
24 VDC (rango de funcionamiento: 20.4 a 26.4 VDC) |
| Configuración de salida |
8 salidas de transistor NPN (30 VDC, 100 mA máx.) |
| Encoder compatible |
Encoder absoluto Omron (E6C3-AG5C-C / E6F-AG5C-C) |
| Ajustes de los interruptores DIP |
Selección de dirección CW/CCW; selector de resolución (256/360) |
| Memoria de respaldo |
EEPROM (no volátil, más de 100,000 ciclos de escritura) |
| Rango de temperatura de funcionamiento |
-10 a 55 °C (sin formación de hielo ni condensación) |
| Peso |
Aprox. 300 g |
| Peso de envío (calculado) |
1.5 kg |
| Dimensiones del paquete (calculadas) |
150 x 150 x 120 mm |
Conexiones e interfaces
| ID del terminal / pin |
Función / asignación del circuito |
| Terminales de alimentación |
Entrada de alimentación de +24 VDC y tierra de referencia de 0 VDC |
| ENTRADA (RUN / TEST) |
Entrada del selector externo de modo |
| OUT 1 a OUT 8 |
Salidas NPN discretas para señalizar cargas/válvulas |
| COM de salida |
Terminal común para salidas de transistores NPN |
| Conector del codificador |
Entrada de interfaz dedicada para codificador absoluto multipin |
Observaciones de ingeniería empíricas
Modelos alternativos y compatibilidad
El H8PS-8B utiliza un diseño de panel específico de 8 salidas. Para proyectos que requieran instalación en carril DIN en lugar de montaje empotrado en panel, utilice la variante H8PS-8BF. Para cambiar sin problemas entre estos formatos, compruebe que las resoluciones de los codificadores absolutos (normalmente 256 o 360 puntos) coincidan con los interruptores de hardware de la placa trasera del módulo de sustitución.
Errores de aplicación y notas de ingeniería
Las interferencias en las líneas de señal del codificador son una causa común de desviación de sincronización. Evite tender el cable de interfaz del codificador absoluto en paralelo a las fases de los motores de alta potencia o a las líneas de alimentación de variadores de frecuencia (VFD). Mantenga una separación física y asegúrese de que el blindaje externo del codificador esté conectado a tierra en un único punto de baja impedancia, en el lado del panel del controlador.
Consejos de puesta en marcha y cableado
Al establecer la referencia mecánica de origen durante el encendido inicial, utilice la función de desplazamiento/ajuste del punto cero de la unidad. Esto permite alinear electrónicamente la referencia cero interna del controlador con el punto muerto físico de la máquina, sin necesidad de reposicionar físicamente el eje del codificador rotatorio.
Directrices de instalación
ADVERTENCIA CRÍTICA DE SEGURIDAD DEL SISTEMA
Aísle todas las fuentes de alimentación de 24 VCC que alimentan el H8PS-8B y los dispositivos de campo de entrada/salida adyacentes antes de montar el panel, realizar tareas de mantenimiento o efectuar el cableado. Si no se desenergizan las líneas de salida externas, podrían dañarse los transistores de salida NPN o producirse un movimiento inesperado del actuador.
1
Prepare un recorte de panel de 92 x 92 mm que cumpla las especificaciones estructurales estándar de 1/4 DIN.
2
Configure los interruptores DIP montados en la parte trasera para el sentido de rotación deseado (horario o antihorario) y la resolución del codificador correspondiente antes de insertar el dispositivo.
3
Introduzca la carcasa del controlador por la parte frontal del recorte y fíjela con los soportes de montaje laterales de tensión incluidos.
4
Conecte el conector del codificador absoluto, aplique una fuente externa de 24 VCC a las entradas de alimentación y realice la validación funcional digital.
