Descripción

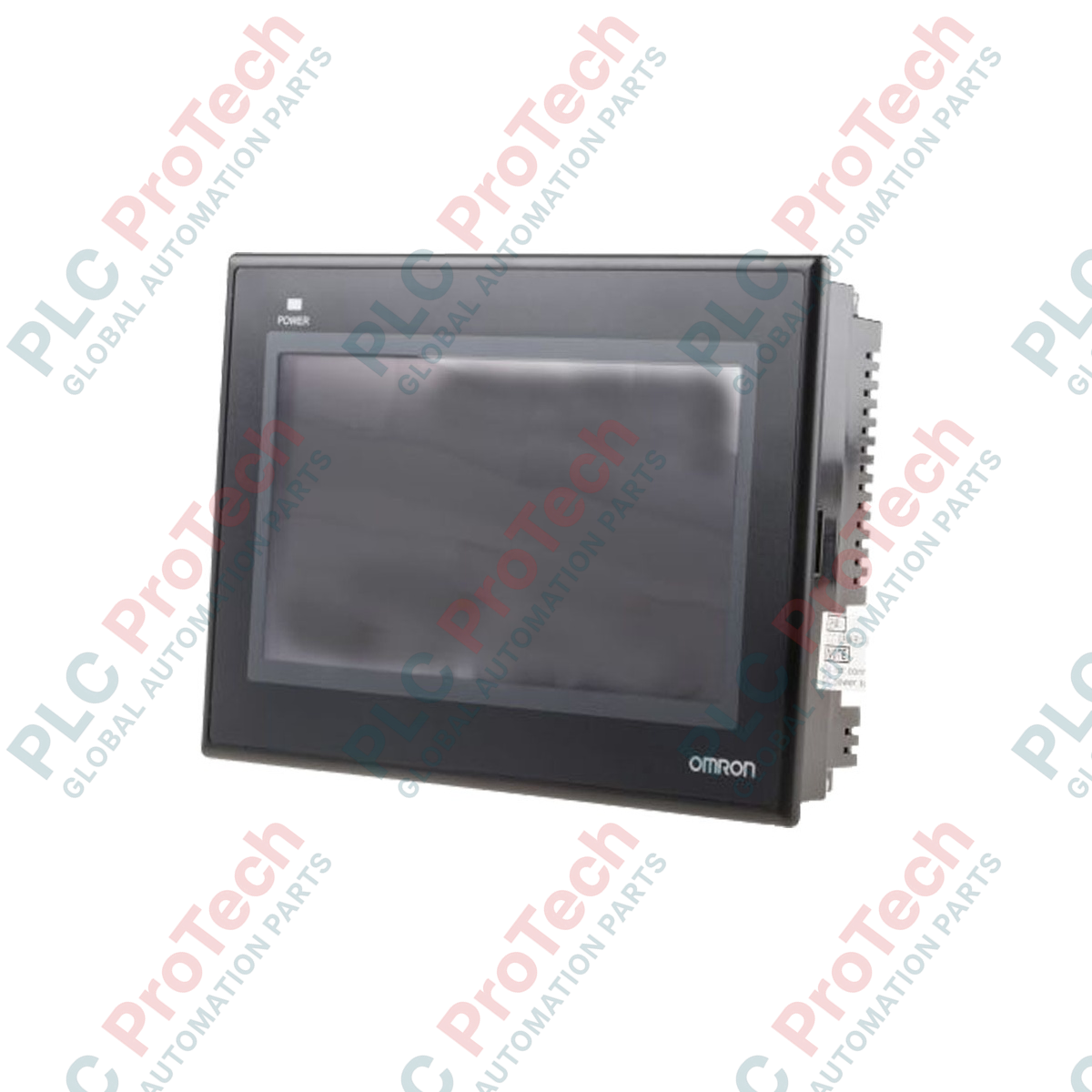

Para facilitar la visualización de alto rendimiento a nivel de máquina y el control de interfaces, el Omron NB7W-TW01B cuenta con una pantalla LCD TFT panorámica de 7 pulgadas configurada para funcionar en sistemas modernos de automatización industrial. Este terminal ofrece una profundidad de color de 65.536 colores y una nítida resolución de 800 x 480 píxeles, lo que garantiza que los diagnósticos, los valores del proceso y los menús interactivos sean claramente visibles para los operadores de planta. Equipado con un puerto Ethernet 10/100 Base-T integrado, el dispositivo permite una conexión de red fluida con PLC Omron y equipos de campo externos, y admite una transferencia rápida de datos, monitoreo remoto y sincronización de proyectos mediante infraestructuras de red estándar.

Características principales

• Calidad de pantalla: pantalla TFT panorámica de 7 pulgadas con resolución WVGA de 800 x 480 para una representación gráfica nítida.
• Retroiluminación de larga duración: retroiluminación LED de bajo consumo que ofrece hasta 50.000 horas de funcionamiento a 25 degC.
• Interfaz táctil robusta: pantalla táctil con membrana resistiva analógica y resolución de 1024 x 1024, diseñada para soportar 1 millón de ciclos de entrada.
• Integración de red: puerto Ethernet RJ45 integrado compatible con comunicación de alta velocidad y visualización remota.
• Compatibilidad USB versátil: incluye un puerto USB Host para registrar datos del proceso directamente en una memoria USB y un puerto USB Client para la programación y la transferencia de proyectos.
• Memoria amplia: 128 MB de memoria interna para gestionar interfaces gráficas enriquecidas, diseños de pantalla multilingües e historiales de alarmas extensos.

Aplicaciones industriales típicas

• Sistemas de manipulación de materiales y paneles de control de transportadores sincronizados.
• Líneas de maquinaria de envasado, clasificación y envoltura.
• Estaciones de monitoreo de agua y aguas residuales que requieren instalaciones robustas con montaje en panel.
• Sistemas de procesamiento de alimentos y fabricación auxiliar con estrictos requisitos de espacio.

Especificaciones técnicas

Conexiones e interfaces

Perspectivas empíricas de ingeniería

Modelos alternativos y compatibilidad

El NB7W-TW01B incluye un puerto Ethernet integrado, lo que lo diferencia del modelo NB7W-TW00B, que solo dispone de comunicación serie. Las configuraciones existentes creadas en NB-Designer pueden convertirse fácilmente entre estos modelos cambiando los parámetros del hardware HMI de destino en las propiedades del software. Es compatible con versiones anteriores de las plantillas de comunicación serie de las series Omron CP y CJ, lo que simplifica las modernizaciones directas.

Problemas de aplicación y notas de ingeniería

Asegúrese de que las dimensiones del recorte del panel cumplan estrictamente el requisito de 191 mm x 137 mm. Apretar demasiado los soportes de montaje puede deformar el marco de plástico, lo que deteriora la junta o ejerce una presión desigual sobre la membrana táctil resistiva y puede provocar activaciones táctiles falsas. Las ranuras de refrigeración pasiva de la carcasa trasera no deben quedar obstruidas dentro de armarios cerrados.

Consejos de puesta en servicio y cableado

En entornos industriales con mucho ruido eléctrico, conecte el pin de tierra funcional (FG) directamente a una barra de tierra de cobre independiente. Al establecer conexiones serie mediante COM1 o COM2, compruebe que la asignación de pines del cable coincida con los esquemas de cableado recomendados por Omron, ya que los cables genéricos RS-232 de módem nulo impedirán que se inicialicen las comunicaciones.

Directrices de instalación
