Módulo de CPU Omron NJ101-1020 Sysmac NJ1

Descripción

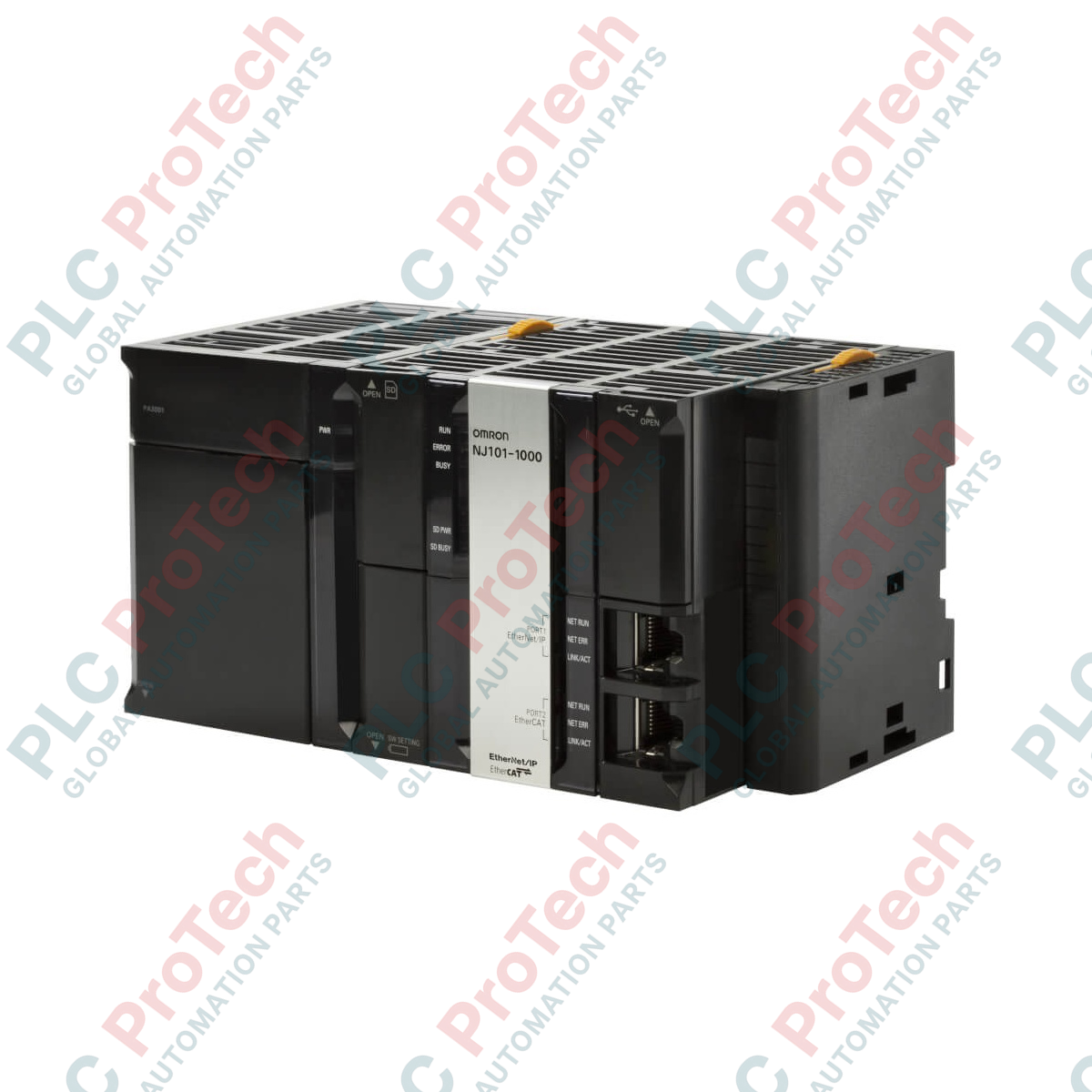

Diseñado para conectar el control de máquinas con los sistemas de bases de datos de TI, el Omron NJ101-1020 proporciona conectividad integrada de secuencias, movimiento y bases de datos SQL dentro de un único controlador de plataforma Sysmac. Al ejecutar instrucciones SQL directamente en bases de datos como Microsoft SQL Server, Oracle y MySQL, este controlador elimina la necesidad de equipos PC de pasarela intermedios o middleware complejo. Los puertos integrados EtherCAT y EtherNet/IP proporcionan una sincronización de alta velocidad para hasta 2 ejes de movimiento físicos, lo que lo convierte en una opción fiable para arquitecturas de fabricación de extremo a nube.

Características

• Funcionalidad de cliente SQL directo que permite el registro de datos en tiempo real, la descarga de recetas y la sincronización transaccional con los principales motores de bases de datos.
• Control sincronizado de hasta 2 ejes de movimiento físicos y hasta 6 ejes totales (incluidos los ejes virtuales).
• Dos puertos Ethernet industriales integrados que separan la comunicación EtherCAT determinista a nivel de máquina de las comunicaciones EtherNet/IP a nivel de fábrica.
• Función de almacenamiento en búfer para proteger localmente los registros de la base de datos en una tarjeta SD durante las interrupciones de la conexión de red.
• Compatible con unidades de E/S de alta velocidad estándar de la serie CJ mediante bastidores de expansión, lo que preserva las inversiones existentes en hardware.

Aplicaciones

• Sistemas de embalaje farmacéutico conformes con la FDA que requieren el registro por ciclo de los parámetros de lote y serialización.
• Líneas de ensamblaje automotriz que utilizan la selección de recetas basada en bases de datos para producciones de modelos mixtos.
• Bancos de pruebas de control de calidad que escriben directamente las curvas de rendimiento y las métricas de par en servidores SQL.
• Sistemas de trazabilidad en el procesamiento de alimentos y bebidas que vinculan las variables del proceso con los códigos de barras del embalaje.

Especificaciones técnicas

Conexiones e interfaces

Modelos alternativos y compatibilidad

El NJ101-1020 tiene licencias de conectividad con bases de datos integradas directamente en su firmware. A diferencia del NJ101-1000 estándar, que requiere enlaces de software externos o pasarelas de PC para interactuar con bases de datos, esta unidad puede conectarse de forma nativa. Para la sincronización multieje de alto número con más de 2 ejes, se recomienda considerar las plataformas de las series NJ301 o NJ501, que mantienen entornos de programación idénticos mediante Sysmac Studio.

Errores comunes de la aplicación y notas de ingeniería

Para proteger sus procesos frente a fallos del servidor o interrupciones de la red corporativa local, configure la función de almacenamiento en búfer de la base de datos SQL dentro de Sysmac Studio. Esto evita la pérdida de datos críticos de trazabilidad durante las interrupciones de red. Asegúrese de calcular la vida útil de los ciclos de escritura de la tarjeta SD al registrar ciclos de alta frecuencia; utilice siempre tarjetas de memoria industriales Omron HMC-SD para evitar la degradación inesperada de los bloques.

Consejos de puesta en marcha y cableado

Mantenga las redes EtherCAT industriales dedicadas completamente aisladas físicamente de la red de oficina estándar de la fábrica conectada mediante EtherNet/IP. Enrutar tráfico de oficina hacia el segmento EtherCAT provocará fluctuaciones en la sincronización del maestro, lo que ocasionará pérdida de paquetes y fallos de sincronización de los ejes. Utilice cables de par trenzado apantallado (STP) Cat5e o Cat6 con doble apantallamiento (cinta de aluminio y malla trenzada) para todas las líneas EtherCAT.
