Controlador de movimiento Omron NJ501-1340 NJ5

Descripción

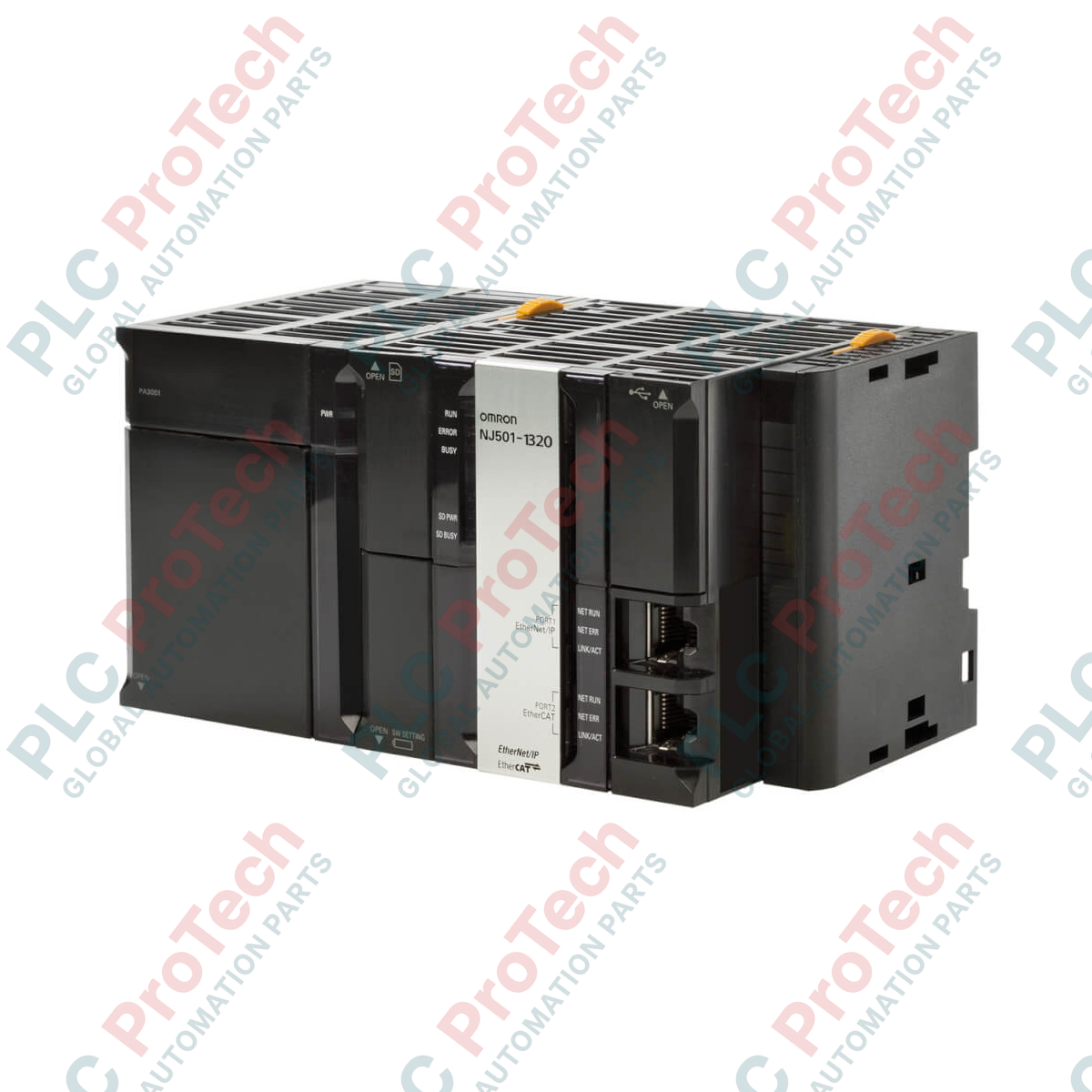

Diseñada específicamente para aplicaciones de fabricación de semiconductores de alta velocidad, esta CPU de la serie Sysmac NJ integra la lógica secuencial, el control de movimiento y las comunicaciones SECS/GEM en un único motor unificado. La Omron NJ501-1340 funciona como controlador central en celdas de automatización exigentes, coordinando hasta 16 ejes con una sincronización de alta precisión. Al implementar de forma nativa las normas de comunicación de equipos SEMI en el nivel del controlador, elimina la necesidad de usar PC de puerta de enlace externos o convertidores de protocolo, reduciendo la complejidad de integración y la latencia del sistema.

Características

• Conformidad con SECS/GEM: La funcionalidad nativa e integrada del protocolo SECS/GEM permite el cumplimiento directo de las normas SEMI (E5, E30 y E37) para la comunicación con sistemas MES a nivel de host.
• Movimiento multieje: Controla hasta 16 ejes físicos, facilitando perfiles de movimiento sincronizados, engranaje electrónico y operaciones CAM de alta precisión.
• Comunicaciones industriales: Cuenta con dos interfaces de red integradas que admiten la funcionalidad de maestro EtherCAT para el movimiento en tiempo real y EtherNet/IP para la integración con redes empresariales abiertas.
• Compatibilidad con el bus de E/S de la serie CJ: Aprovecha un formato altamente modular con un bus de placa posterior heredado, lo que permite la conexión directa de módulos de expansión digitales, analógicos y especializados de la serie CJ.
• Ejecución de alta velocidad: Alcanza un tiempo de ciclo de la tarea principal de 0,5 ms, estabilizando los bucles de movimiento y aumentando el rendimiento general del proceso.

Aplicaciones

• Procesamiento de obleas semiconductoras, deposición química de vapor (CVD) y automatización del transporte en salas blancas.
• Sistemas automatizados de ensamblaje electrónico que requieren colocación de alta velocidad y sincronización con cámaras.
• Maquinaria de envasado de alta precisión con ejes de servos coordinados y movimiento de trayectoria continua.
• Sistemas de manipulación de materiales que requieren registro de datos SECS/GEM e integración de seguimiento y trazabilidad.

Especificaciones técnicas

Conexiones e interfaces

Modelos alternativos y compatibilidad

Este controlador es una versión especializada y mejorada mediante software de la CPU NJ501-1300 estándar. Aunque comparte físicamente el mismo formato y la misma disposición del bus de placa posterior de la serie CJ, la pila SECS/GEM integrada es exclusiva del NJ501-1340. Las sustituciones directas requieren configurar Sysmac Studio para seleccionar la variante 1340, ya que los archivos de configuración estándar de la 1300 no son compatibles con las tablas de variables ni los enlaces de base de datos de SECS/GEM.

Problemas de aplicación y notas de ingeniería

Al construir un sistema con varios módulos de expansión CJ especializados o de alta densidad en el bastidor local, es fundamental calcular el consumo acumulado de corriente interna de 5 VCC y 24 VCC. Asegúrese de que la fuente de alimentación principal del sistema (como la NJ-PA3001) no esté sobrecargada, ya que el estrés térmico o las caídas de tensión en el bus CJ pueden provocar errores de la CPU en todo el sistema o desconexiones impredecibles de los módulos. Mantenga una holgura de montaje horizontal adecuada de al menos 20 mm por encima y por debajo del bastidor de módulos para facilitar la refrigeración por convección natural dentro de los armarios industriales.

Consejos de puesta en marcha y cableado

Debido a la alta velocidad de transmisión de paquetes del protocolo EtherCAT, la red es sensible a las interferencias electromagnéticas (EMI) generadas por los accionamientos de motor cercanos. Asegúrese de que todas las conexiones EtherCAT se realicen con conectores RJ45 apantallados de alta calidad, con el apantallamiento conectado a tierra en el controlador. El terminal de tierra funcional de la fuente de alimentación asociada a la CPU debe conectarse directamente a la placa de tierra principal del panel mediante un cable de cobre de gran sección y baja impedancia.

Directrices de instalación
