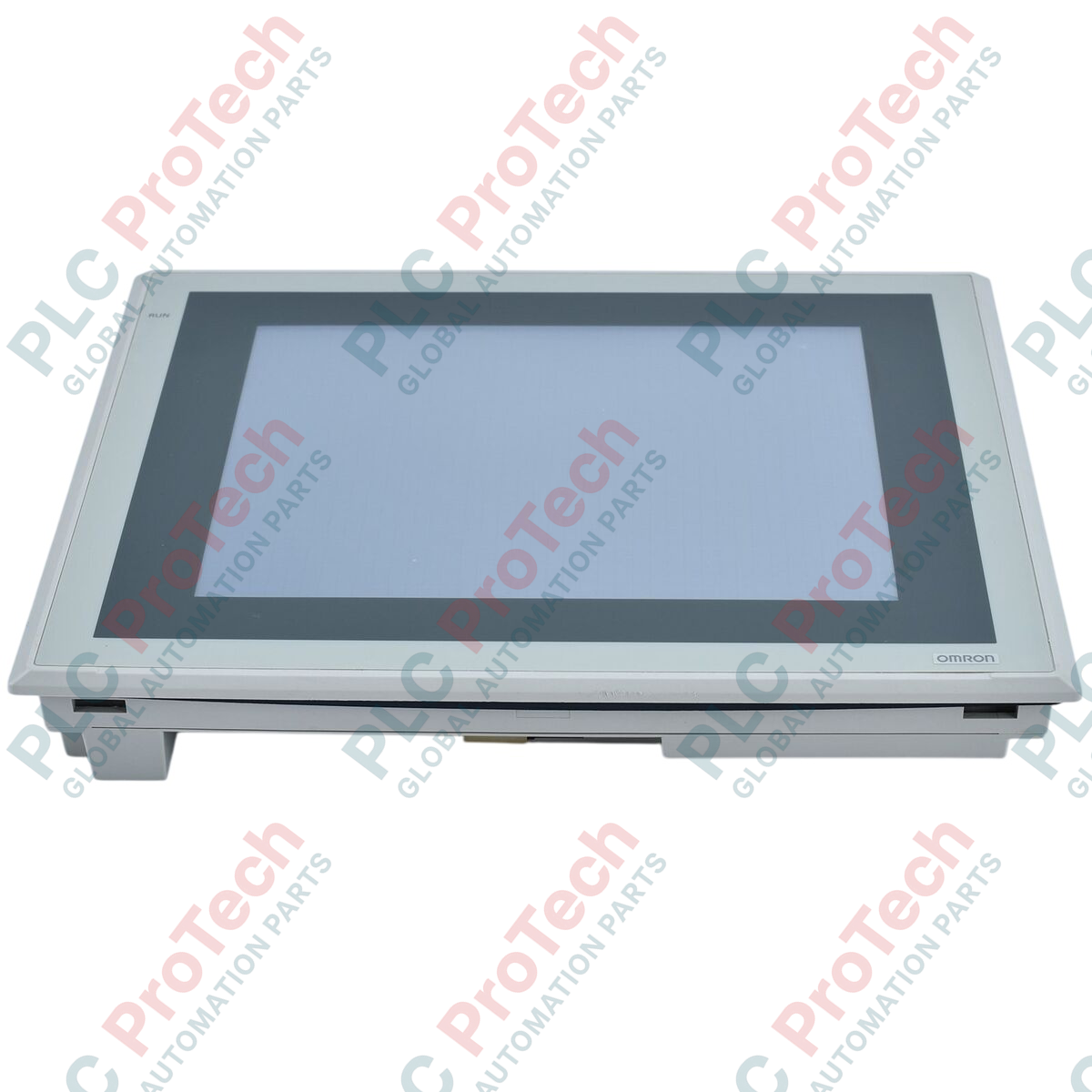

Diseñado para actuar como interfaz central del operador en topologías de sistemas Sysmac, el módulo HMI Omron NS10-TV01-V2 ofrece una visualización y un control táctil excepcionales para configuraciones de automatización exigentes. Esta pantalla TFT de matriz activa de 10,4 pulgadas cuenta con capacidades de comunicación integradas, lo que permite una interacción fiable y de alta velocidad con PLC, controladores de movimiento y variadores de frecuencia en la planta.
| Parámetro | Especificación |
|---|---|
| Fabricante | Omron |
| Modelo | NS10-TV01-V2 |
| Serie | Serie NS |
| Tamaño y tipo de pantalla | TFT de 10,4 pulgadas con retroiluminación LED |
| Resolución | 640 x 480 puntos (VGA) |
| Puerto Ethernet | Sí (RJ45 10/100 Base-TX) |
| Color de la carcasa | Marfil |
| Tensión de alimentación nominal | 24 VCC |
| Consumo de energía | 25 W máximo |
| Temperatura ambiente de almacenamiento | De -20 a 60 °C |
| Humedad ambiental de funcionamiento | Del 35 % al 85 % (de 0 a 40 °C), del 35 % al 60 % (de 40 a 50 °C), sin condensación |
| Atmósfera de funcionamiento | Sin gases corrosivos |
| Peso | 2,3 kg máximo |
| Peso de envío (calculado) | 3,5 kg |
| Conector / puerto | Asignación de funciones / circuitos |
|---|---|
| Puerto Ethernet | Interfaz RJ45 para comunicaciones con PLC y conexiones a hosts remotos. |
| Puerto serie A | Conector D-sub de 9 pines RS-232C para conexión directa al PLC o programación de sistemas antiguos. |
| Puerto serie B | Conector D-sub de 9 pines RS-232C para bucles de comunicación auxiliares. |
| Puertos USB | Tipo A para almacenamiento externo; Tipo B para transferencias de proyectos del PC al HMI. |
El NS10-TV01-V2 sustituye por completo a los modelos NS10-TV01 antiguos (no V2). Al actualizar, los archivos de proyecto creados en CX-Designer deben reconfigurarse en las propiedades del sistema para seleccionar el hardware del sistema "V2" y garantizar una coincidencia perfecta de las coordenadas táctiles y la alineación del controlador de pantalla.
El funcionamiento continuo de la unidad por encima de 40 °C sin una ventilación adecuada en armarios cerrados puede acelerar la degradación de la retroiluminación LED. Asegúrese de que la distribución del panel incluya vías de circulación de aire pasivas o activas para mantener la temperatura ambiente del armario muy por debajo del límite máximo de 50 °C.
Para evitar que los bucles de tierra y el ruido eléctrico distorsionen la respuesta de la pantalla táctil, utilice siempre cables de par trenzado apantallados para la alimentación de 24 VCC. Asegúrese de que el pin de tierra funcional (FG) del HMI esté conectado directamente a la barra de tierra del armario del sistema en un único punto mediante un conductor de cobre dedicado y de baja impedancia.
Corte una abertura rectangular estándar en la puerta del armario que coincida con las dimensiones del recorte del panel indicadas en el manual de instalación de Omron.
Coloque la junta de goma estanca plana y centrada alrededor de la brida del bisel del HMI para garantizar un sellado ambiental IP65 adecuado contra la entrada de humedad.
Inserte el terminal HMI a través del recorte y fíjelo desde la parte posterior utilizando los soportes de montaje suministrados; apriete los tornillos con un par especificado de 0,5 a 0,6 Nm.
Conecte los cables de alimentación de 24 VCC y la tierra funcional al bloque de terminales; después, conecte el cable de enlace Ethernet RJ45 al conmutador de red del controlador.
Envío express mundial
Devoluciones y garantía
Fabricante: Omron
Número de producto: NS10-TV01-V2
País de origen:Japón
Tipo de producto: Terminales de operador HMI
Pago: Transferencia bancaria, Western Union
Peso: 3500g
Puerto de envío: Xiamen
Garantía: 12 meses
