Descripción

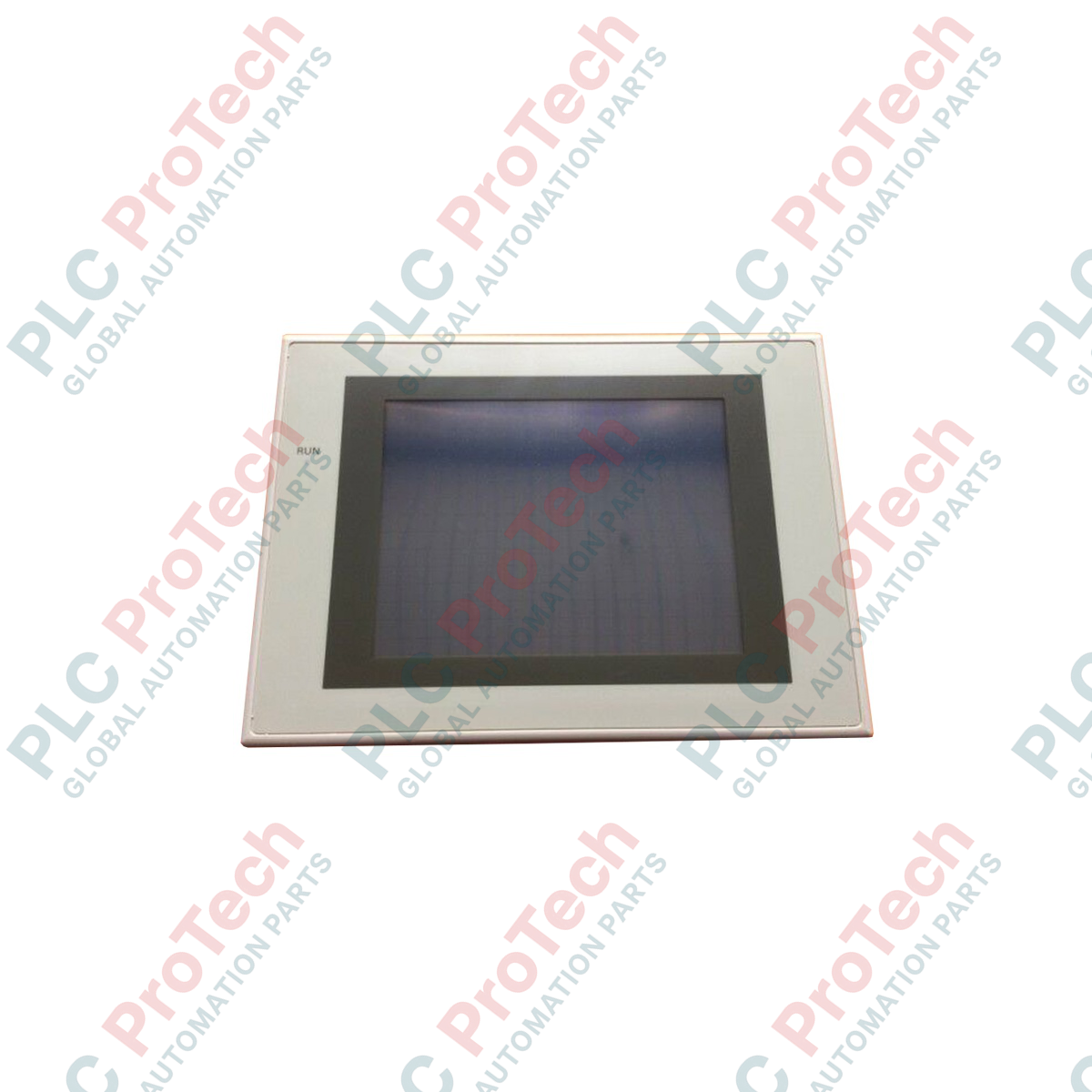

La interacción directa con la interfaz hombre-máquina se establece mediante el Omron NS5-MQ11-V2, un terminal monocromático fiable diseñado para integrarse en la arquitectura de la serie NS de Omron. Esta unidad ofrece una interfaz visual muy funcional para la supervisión y el control de máquinas, con una pantalla resistente en un formato duradero para montaje en panel. Está equipado con dos puertos RS-232C para coordinar una comunicación fluida con PLC principales, controladores de temperatura y dispositivos auxiliares. Diseñado para ofrecer una larga vida útil, este modelo cuenta con un bisel color marfil que se integra a la perfección en los armarios de control industrial clásicos.
Características
-
Pantalla STN monocromática: Ofrece una lectura clara de alarmas, registros de estado y variables de proceso con una resolución estándar de 320 x 240 píxeles.
-
Conectividad serie doble: Cuenta con dos interfaces RS-232C independientes para configuraciones multip dispositivo o de protocolo dual.
-
Interfaz de programación dedicada: El puerto USB esclavo integrado permite transferir datos de pantalla a alta velocidad y depurar directamente desde CX-Designer.
-
Ranura de expansión de memoria: La ranura accesible desde la parte trasera admite tarjetas CompactFlash estándar para copias de seguridad, registro de datos y actualizaciones del firmware del sistema.
-
Bisel de alta durabilidad: La clasificación IP65F del panel frontal ofrece una protección sólida contra la entrada de humedad y partículas finas en entornos exigentes.
Aplicaciones
-
Maquinaria de envasado: Paneles de control local de maquinaria que requieren pantallas rápidas, modificación de recetas y seguimiento del estado de las alarmas.
-
Manipulación de materiales: Supervisión de la velocidad de las cintas transportadoras, el estado de los desviadores y los criterios de clasificación en nodos localizados.
-
Subsistemas de procesos: Terminal de interfaz para tratamiento de agua localizado, cámaras ambientales o unidades básicas de dosificación de materias primas.
Especificaciones técnicas
| Fabricante |
Omron |
| Referencia del modelo |
NS5-MQ11-V2 |
| Serie |
Serie NS |
| Tipo de pantalla |
LCD STN monocromática |
| Tamaño de la pantalla |
5,7 pulgadas |
| Resolución |
320 x 240 píxeles (QVGA) |
| Tensión de entrada |
24 VCC (rango aceptable: de 20,4 a 27,6 VCC) |
| Consumo eléctrico |
15 vatios como máximo |
| Comunicaciones serie |
2 puertos RS-232C |
| Puertos USB |
1 puerto USB tipo B esclavo (USB 1.1) |
| Color de la carcasa |
Marfil |
| Temperatura de funcionamiento |
De 0 a 50 °C |
| Protección del panel frontal |
Equivalente a IP65F |
| País de origen |
Japón |
| Peso de envío (calculado) |
1,5 kg |
| Dimensiones del paquete (calculadas) |
24,5 cm x 19,2 cm x 8,5 cm |
Conexiones e interfaces
| Referencia del puerto |
Tipo de conector |
Asignación funcional / asignación de señales |
| Puerto serie A |
D-Sub de 9 pines hembra |
Conexión serie Host Link / NT Link RS-232C a la CPU del PLC. |
| Puerto serie B |
D-Sub de 9 pines hembra |
Comunicaciones seriales auxiliares (RS-232C), dispositivos periféricos o controladores de temperatura. |
| Puerto USB para herramientas |
USB tipo B (esclavo) |
Interfaz dedicada para programación de alta velocidad, descarga de pantallas y depuración del sistema en línea. |
| Terminal de entrada de alimentación |
Bloque de terminales con tornillos M3.5 |
Entrada de alimentación de 24 VCC con terminal de tierra funcional (FG) para reducir el ruido. |
Observaciones empíricas de ingeniería
Modelos alternativos y compatibilidad
El sufijo "V2" indica un procesamiento interno mejorado y una compatibilidad ampliada con versiones más recientes del entorno de ejecución en comparación con las variantes V1 anteriores. Tenga en cuenta que el NS5-MQ11-V2 (bisel marfil) es química y estructuralmente idéntico en su funcionamiento interno al NS5-MQ11B-V2 (bisel negro), lo que permite sustituirlo directamente cuando la estética del bisel no sea un factor importante. Los proyectos de configuración de software creados en CX-Designer pueden utilizar cualquiera de las variantes de color sin modificaciones.
Errores de aplicación y notas de ingeniería
Como esta unidad utiliza una pantalla LCD STN monocromática, los ángulos de visión y la latencia de respuesta pueden ser más notorios que en las pantallas TFT modernas equivalentes. Al diseñar pantallas HMI, utilice diseños gráficos de alto contraste (configuraciones en blanco y negro sólidos en lugar de tonos degradados) para preservar la visibilidad bajo la iluminación directa de la planta. Asegúrese de que la ranura de ventilación trasera no esté obstruida; el funcionamiento en gabinetes a más de 50 degC acelerará considerablemente el deterioro de la retroiluminación CCFL.
Consejos de puesta en servicio y cableado
Para evitar tiempos de espera agotados en la comunicación y alteraciones localizadas del bucle de tierra, se recomienda tender una línea de alimentación dedicada de 24 VCC. Mantenga las líneas seriales RS-232C aisladas de los arrancadores de motor de alta tensión y los cables de los variadores de frecuencia. Verifique siempre que el terminal de tierra funcional esté conectado a una toma de tierra sólida y de baja impedancia mediante un cable de al menos 2.0 mm².
Pautas de instalación
ADVERTENCIA CRÍTICA
Aísle y verifique que la fuente de alimentación primaria esté desenergizada antes de trabajar en los terminales de 24 VCC. No realice tareas de mantenimiento en el conector de alimentación, cambie la configuración del sistema ni ajuste el cableado mientras haya tensión aplicada, para evitar descargas eléctricas o daños graves al sistema de control.
1
Asegúrese de que las dimensiones del recorte del panel coincidan exactamente con las especificaciones físicas de 184 mm x 131 mm.
2
Coloque la junta impermeable completamente alrededor del borde interior del bisel antes de insertar la unidad en el recorte.
3
Apriete los soportes de montaje incluidos de manera uniforme con un par de 0.5 a 0.6 N-m para lograr un sellado IP65F adecuado sin agrietar el bisel.
4
Termine las líneas de alimentación de 24 VCC con terminales engarzados aislados en los tornillos M3.5. Asegúrese de respetar estrictamente la polaridad.
