Fabricante: Omron
Número de producto: NS5-SQ10B-ECV2
País de origen:Japón
Tipo de producto: Interfaces HMI con pantalla táctil
Pago: Transferencia bancaria, Western Union
Peso: 8000g
Puerto de envío: Xiamen
Garantía: 12 meses

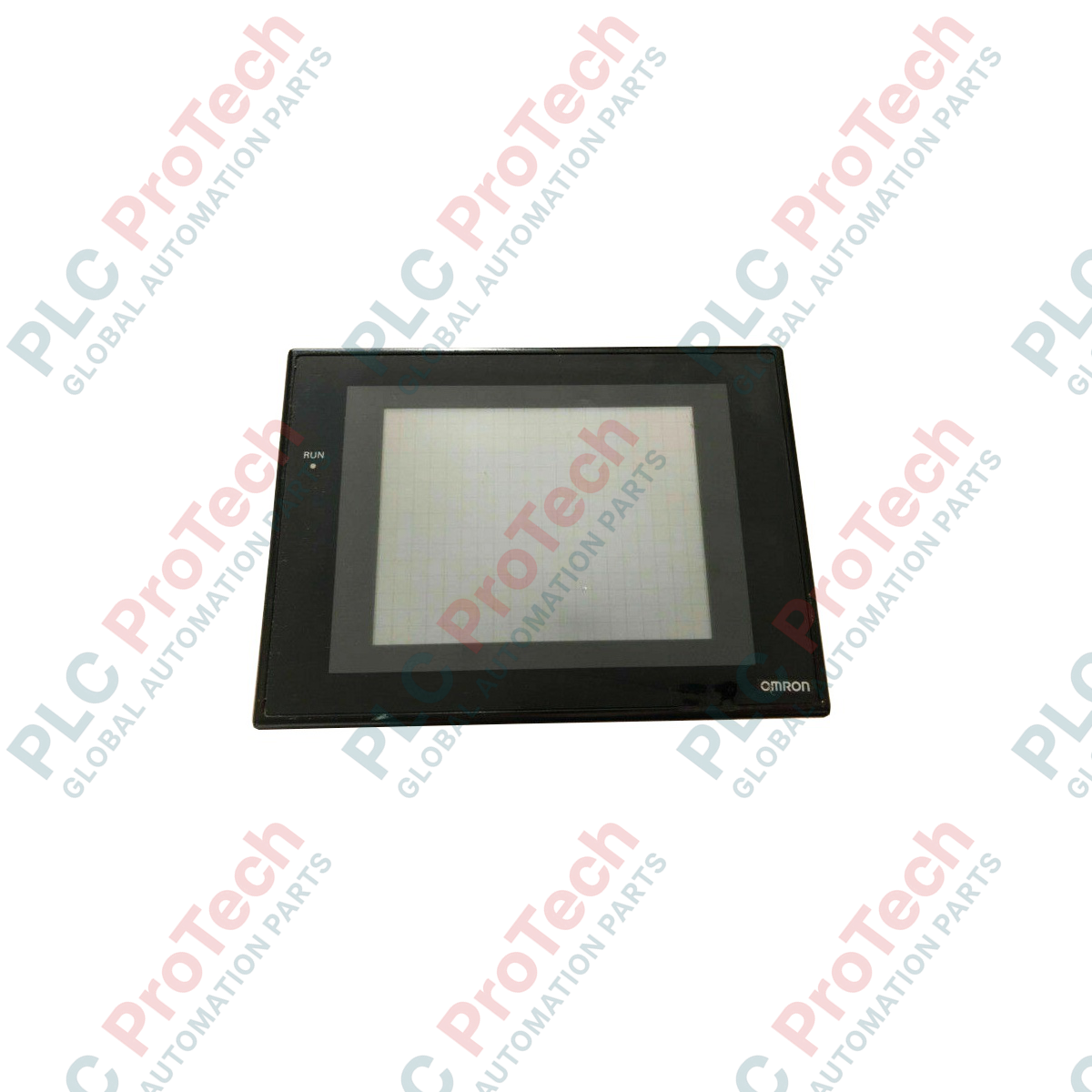

Diseñado para integrarse directamente en arquitecturas de automatización de fábricas, el Omron NS5-SQ10B-ECV2 funciona como una interfaz hombre-máquina (HMI) de alta fiabilidad para la supervisión y el control de procesos en tiempo real. Esta unidad incorpora una pantalla LCD TFT en color de 5,7 pulgadas y alta visibilidad que garantiza diagnósticos claros y una interacción eficaz con el operador en entornos industriales exigentes. Equipado con una retroiluminación LED mejorada, este modelo proporciona una luminancia uniforme y una vida útil operativa más prolongada en comparación con las versiones anteriores con retroiluminación CCFL. La configuración y el diseño de las pantallas se gestionan de forma fluida mediante la herramienta de soporte CX-Designer, lo que permite a los ingenieros implementar rápidamente pantallas gráficas complejas, sistemas de supervisión de alarmas y funciones de registro de datos.
| Parámetro de especificación | Valor / clasificación |
|---|---|
| Fabricante | Omron |
| Número de modelo | NS5-SQ10B-ECV2 |
| Tipo de pantalla | LCD TFT en color |
| Resolución | 320 x 240 puntos (QVGA) |
| Retroiluminación | Retroiluminación LED |
| Herramienta de soporte | CX-Designer |
| Temperatura ambiente de funcionamiento | De 0 a 50 °C |
| Color de la carcasa | Negro |
| Tensión nominal de alimentación | 24 VCC |
| Peso de envío (calculado) | 8,0 kg (incluido el embalaje industrial de seguridad) |
| Puerto de interfaz | Detalles funcionales |
|---|---|
| Puerto serie A (RS-232C) | Conector D-sub de 9 pines para conexión a PLC, enlace con el host o protocolos NT Link. |
| Puerto serie B (RS-232C) | Conector D-sub de 9 pines para comunicaciones con un controlador secundario o lectores de códigos de barras. |
| Puerto USB esclavo | Conector tipo B para cargar y descargar proyectos de alta velocidad desde CX-Designer. |
| Terminal de entrada de alimentación | Bornera de 3 terminales para alimentación de 24 VCC y conexión a tierra del chasis. |
La NS5-SQ10B-ECV2 incorpora un conjunto de retroiluminación LED actualizado que sustituye a las antiguas variantes de retroiluminación CCFL obsoletas (como la NS5-SQ10B-V2 estándar). Esta iteración de hardware es totalmente compatible con versiones anteriores. Los proyectos de software de pantalla existentes creados para modelos V2 antiguos pueden transferirse directamente a la unidad ECV2 mediante CX-Designer sin conversión de la base de datos, aunque se recomienda encarecidamente actualizar la versión del programa del sistema (firmware) del panel de destino para que coincida con la última versión de tiempo de ejecución, a fin de evitar problemas de desplazamiento de las coordenadas de la pantalla táctil.
Al instalar esta pantalla en armarios de control cerrados, asegúrese de disponer de una ventilación adecuada por convección pasiva. El panel está diseñado para funcionar hasta 50 °C, pero el funcionamiento prolongado por encima de 45 °C en espacios reducidos junto a componentes calientes, como fuentes de alimentación o accionamientos de motor, puede acelerar el deterioro de la retroiluminación. Mantenga una separación mínima de 100 mm alrededor del chasis trasero de la pantalla.
Pase siempre las líneas de alimentación de 24 VCC por un filtro de ruido específico si el sistema está situado cerca de cargas inductivas de alta frecuencia o variadores de frecuencia (VFD). Conecte el terminal de tierra funcional física (FG) directamente a una toma de tierra industrial de baja resistencia y punto único para evitar anomalías de contacto estático o pérdidas de paquetes de comunicación en los puertos RS-232C.
ADVERTENCIA CRÍTICA:
Antes de iniciar el recorte del panel, el montaje o el cableado de los terminales eléctricos, desenergice por completo la alimentación del armario de control principal. Asegúrese de que la fuente de alimentación de 24 VCC esté completamente aislada. Verifique la ausencia de cargas residuales en las líneas del bloque de terminales para proteger los componentes internos de procesamiento CMOS frente a sobrecargas eléctricas.
Prepare el panel utilizando las dimensiones oficiales de recorte de la plantilla para el hardware HMI NS5 de 5,7 pulgadas (normalmente, 184 mm de ancho x 131 mm de alto).
Asegúrese de que la junta impermeable esté correctamente asentada en la ranura alrededor del bisel de la HMI antes de insertar el dispositivo, para mantener los niveles de protección IP65.
Inserte los soportes de montaje (suministrados) en las ranuras de las partes superior e inferior de la carcasa de la HMI y, a continuación, apriete los tornillos uniformemente con un par recomendado de 0,5 a 0,6 Nm para evitar la deformación de la carcasa.
Conecte los cables de entrada de alimentación de 24 VCC (se recomienda un calibre mínimo de 2,0 mm² o AWG 14) a los bloques de terminales de alimentación de la HMI y conecte correctamente a tierra el terminal FG.
