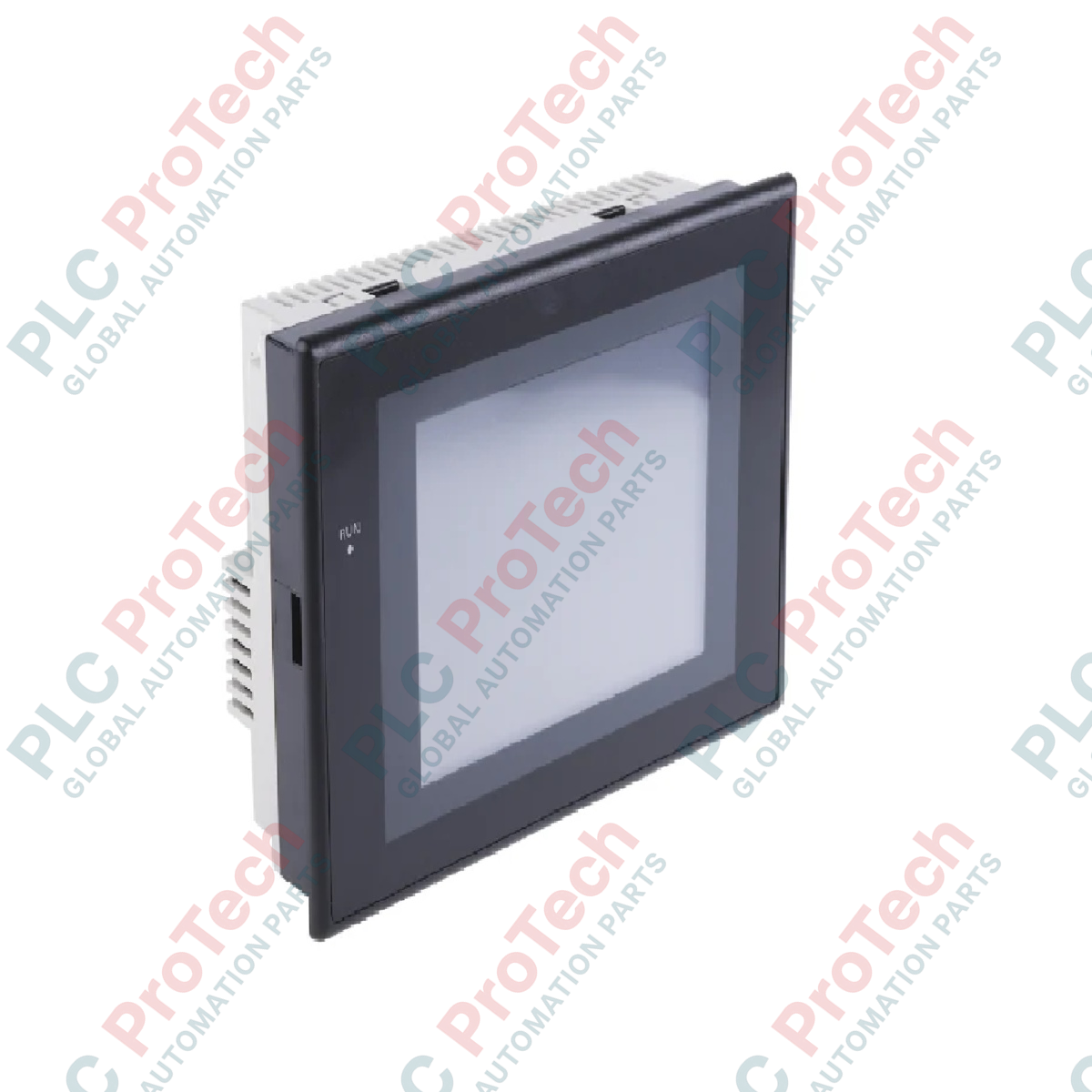

Fabricante: Omron
Número de producto: NS5-SQ10B-V2
País de origen:Japón
Tipo de producto: Terminales HMI con pantalla táctil
Pago: Transferencia bancaria, Western Union
Peso: 8000g
Dimensiones: 220 mm x 170 mm x 90 mm
Puerto de envío: Xiamen
Garantía: 12 meses
Para optimizar la interacción del operador en la planta, la interfaz hombre-máquina Omron NS5-SQ10B-V2 ofrece una visualización robusta y capacidades de comunicación fiables para sistemas de automatización industrial. Diseñado con una pantalla TFT en color de alta claridad de 5,7 pulgadas, este terminal admite 32.768 colores para mostrar esquemas detallados del sistema y variables de proceso con excelente resolución. La integración de la biblioteca Omron Smart Active Parts (SAP) simplifica el desarrollo al proporcionar componentes gráficos preprogramados y probados que se comunican directamente con el controlador host, reduciendo los tiempos de ingeniería durante las fases de puesta en marcha y mantenimiento.
| Parámetro | Valor de la especificación |
|---|---|
| Fabricante | Omron |
| Código del modelo | NS5-SQ10B-V2 |
| Tipo de pantalla | Pantalla LCD TFT en color de alta luminancia de 5,7 pulgadas |
| Resolución | 320 x 240 píxeles (QVGA) |
| Colores compatibles | 256 colores (32.768 colores para imágenes estáticas) |
| Vida útil de la retroiluminación | 75.000 horas como mínimo |
| Tensión de entrada | 24 VCC (rango aceptable: de 20,4 a 27,6 VCC) |
| Consumo de energía | 15 W máximo |
| Memoria integrada | 60 MB (memoria flash interna) |
| Protección del panel frontal | IP65F (estanco al polvo y resistente a chorros de agua) |
| Color del bisel | Negro |
| Temperatura ambiente de funcionamiento | De 0 a 50 °C |
| Peso de envío (calculado) | 1,5 kg |
| Dimensiones del paquete (calculadas) | 220 mm x 170 mm x 90 mm |
| Interfaz / puerto | Tipo de conector | Asignación de pines / circuitos |
|---|---|---|
| Puerto serie A | D-Sub de 9 pines (hembra) | RS-232C (Host Link, NT Link o enlace 1:N) |
| Puerto serie B | D-Sub de 9 pines (hembra) | RS-232C (Host Link, NT Link o enlace 1:N) |
| Puerto USB | USB Tipo B (hembra) | Puerto USB 1.1 de dispositivo esclavo para programar la pantalla |
| Ranura de memoria | Ranura CompactFlash | Registro, transferencia de pantallas y almacenamiento del firmware del sistema |
| Terminal de alimentación | Tornillos M3 | Entrada de alimentación de 24 VCC (+ / - / tierra funcional) |
La versión -V2 designa chips de procesamiento gráfico actualizados y un conjunto de retroiluminación LED de alta eficiencia en comparación con las pantallas antiguas sin V2 o V1. Aunque los perfiles de montaje coinciden con los de los modelos anteriores, los proyectos desarrollados para revisiones antiguas deben convertirse en CX-Designer antes de descargarlos en una unidad -V2. Tenga en cuenta que el SQ10B-V2 no contiene Ethernet integrada; si se requiere integración en red, debe instalar una placa opcional o elegir la variante NS5-SQ11B-V2.
En envolventes selladas con componentes que generan mucho calor, los puntos calientes térmicos pueden hacer que los cristales líquidos de la pantalla LCD se vuelvan negros temporalmente (transición de fase isotrópica). Asegúrese de dejar una separación estructural de al menos 100 mm respecto a los dispositivos de conmutación adyacentes y gestione el flujo de aire interno del armario para mantener las temperaturas de funcionamiento dentro del intervalo nominal de 0 a 50 °C. Además, utilice siempre una fuente de alimentación externa de 24 V CC aislada de las líneas de cargas inductivas para evitar picos de tensión graves durante la conmutación de contactores mecánicos.
Al tender líneas seriales RS-232C, asegúrese de que los cables no discurran en paralelo a líneas de CA de alta tensión. Es obligatorio utilizar cables de pares trenzados apantallados, con la pantalla de cobre conectada a tierra en el lado del controlador anfitrión para neutralizar el ruido eléctrico. Al formatear una tarjeta CompactFlash para el registro del sistema, asegúrese de que la estructura de bloques de almacenamiento utilice FAT16 o FAT32 estándar según las directrices actuales del firmware; las tarjetas formateadas con otras estructuras pueden provocar bloqueos durante el arranque del sistema o retrasos cíclicos de lectura/escritura.
Prepare un recorte rectangular plano en el panel de 184 mm por 131 mm, manteniendo la rectitud estructural de la superficie del panel (tolerancias de ± 0,5 mm) para evitar puntos de presión en la junta del marco.
Coloque la junta de goma estanca plana sobre los canales del bisel interior del NS5-SQ10B-V2. Asegúrese de que no haya torsiones ni separaciones, ya que esto mantiene el nivel de protección estructural IP65F.
Inserte el terminal HMI recto en el recorte preparado. Evite forzar las esquinas para prevenir la flexión de la pantalla o microfracturas capilares en el sustrato de vidrio.
Fije los soportes metálicos de montaje estándar a los receptáculos de las ranuras traseras de la carcasa. Apriete los tornillos de montaje uniformemente con un par estricto de 0,5 a 0,6 N-m para lograr un sellado estanco uniforme sin someter el bisel sintético a una tensión excesiva.
Conecte el terminal de puesta a tierra funcional (FG) dedicado mediante un cable de 2 mm² o mayor a un punto de puesta a tierra dedicado de baja resistencia para filtrar el ruido industrial de alta frecuencia.
