Descripción

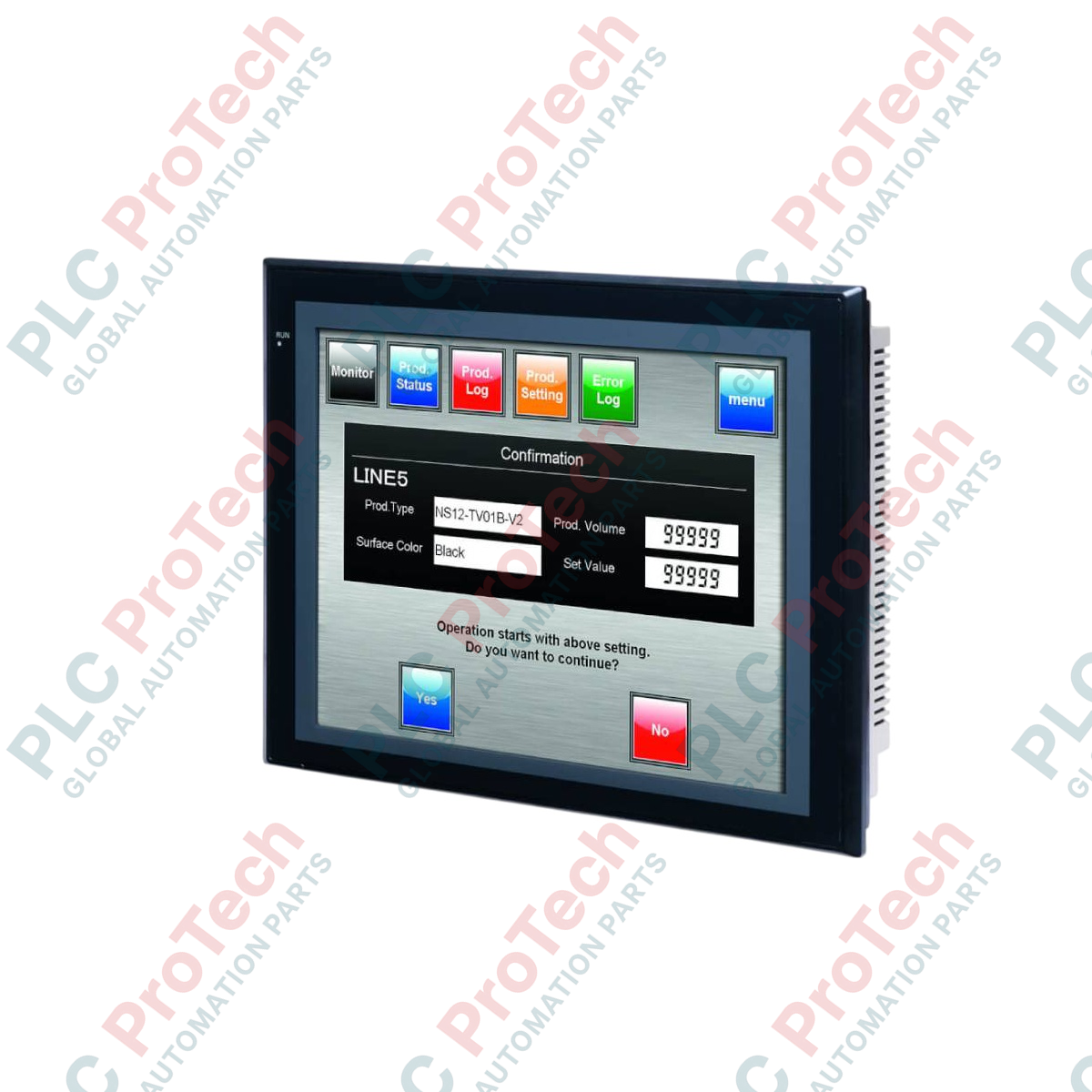

La visualización de plantas de procesamiento y el control a nivel de máquina se agilizan con el Omron NS8-TV00-ECV2, una interfaz hombre-máquina (HMI) avanzada diseñada para integrarse perfectamente con las arquitecturas de automatización Sysmac. Diseñada con una pantalla LCD TFT a color de 8.4 pulgadas y gran capacidad de respuesta, esta unidad ofrece una claridad excepcional para interfaces gráficas complejas, supervisión de alarmas y registro de datos en tiempo real. El Omron NS8-TV00-ECV2 cuenta con dos puertos serie RS-232C, conectividad USB y un puerto Ethernet integrado (10Base-T/100Base-TX) para comunicarse de forma fiable con PLC, controladores de movimiento y conmutadores de red. Su estructura resistente y el panel frontal con clasificación IP65F lo hacen adecuado para entornos exigentes de fábrica.
Características
-
Pantalla TFT de alta resolución: Pantalla de 8.4 pulgadas que muestra 256 colores con una nítida resolución de 640 x 480 píxeles.
-
Compatibilidad integrada con protocolos de comunicación: Compatible con Controller Link, Ethernet y protocolos serie para facilitar la configuración con PLC de las series CS/CJ/CP de Omron.
-
Gestión dinámica de memoria: Memoria flash integrada para pantallas, datos de registro y parámetros de recetas.
-
Dos interfaces RS-232C: Los canales serie independientes permiten conectar simultáneamente periféricos, lectores de códigos de barras o controladores de temperatura.
-
Protección robusta del panel frontal: La clasificación ambiental IP65F protege contra la humedad, el polvo y las salpicaduras directas.
Aplicaciones
- Líneas de montaje automatizadas y sistemas de visualización para la manipulación de materiales.
- Equipos de envasado y procesamiento de alimentos que requieren carcasas higiénicas y selladas para el panel frontal.
- Instalaciones de tratamiento de agua y consolas de supervisión de sistemas HVAC.
- Sistemas de dosificación de productos químicos y unidades de control de hornos industriales.
Especificaciones técnicas
| Parámetro |
Valor / especificación |
| Fabricante |
Omron |
| Número de modelo |
NS8-TV00-ECV2 |
| Nombre de la serie |
Serie NS |
| Dispositivo de visualización |
Pantalla LCD TFT a color de 8.4 pulgadas y alta luminancia |
| Resolución |
640 x 480 píxeles (VGA) |
| Colores |
256 colores (sistema / imágenes de hasta 32,768 colores) |
| Tensión nominal de alimentación |
24 V CC |
| Rango de tensión admisible |
20.4 a 27.6 V CC |
| Consumo de energía |
25 W máximo |
| Interfaces de comunicación |
1x Ethernet (10Base-T/100Base-TX), 2x RS-232C, 1x USB tipo B (esclavo), 1x USB tipo A (host) |
| Temperatura de funcionamiento |
0 a 50 °C |
| Temperatura de almacenamiento |
-20 a 60 °C |
| Grado de protección |
IP65F (equivalente en el panel frontal una vez montado) |
| País de origen |
Japón |
| Peso de envío (calculado) |
3.00 kg |
| Dimensiones del paquete (calculadas) |
300 x 240 x 120 mm |
Conexiones e interfaces
| Conector / Puerto |
Tipo de interfaz |
Asignación funcional |
| Puerto A |
RS-232C (D-Sub hembra de 9 pines) |
Conexión Host Link / NT Link / lector de códigos de barras |
| Puerto B |
RS-232C (D-Sub hembra de 9 pines) |
Conexión Host Link / NT Link / controlador de temperatura |
| Ethernet |
RJ45 (10Base-T / 100Base-TX) |
Comunicaciones FINS, transferencia de datos de pantalla, servidor web |
| USB host |
USB tipo A |
Almacenamiento de registros de datos / Actualización del sistema mediante memoria USB |
| USB esclavo |
USB tipo B |
Transferencia de pantalla de alta velocidad desde CX-Designer |
Información técnica de ingeniería
Modelos alternativos y compatibilidad
El NS8-TV00-ECV2 cuenta con un puerto Ethernet integrado, lo que lo distingue del NS8-TV00-V2 estándar, que depende exclusivamente de comunicaciones serie salvo que se actualice con un módulo de red opcional. Este modelo es directamente compatible con proyectos heredados del NS8-TV00. Al transferir datos de proyectos desde revisiones de hardware V1 anteriores, verifique que CX-Designer esté actualizado, como mínimo, a la versión 3.0 para compilar correctamente los programas del sistema actualizados (como System v8.x o versiones posteriores) que requiere la plataforma ECV2.
Errores de aplicación y notas de ingeniería
Para evitar la acumulación localizada de calor en los recintos sellados, mantenga una separación mínima de 100 mm por encima y por debajo de la unidad HMI. En funcionamiento continuo las 24 horas, las pantallas retroiluminadas con CCFL o las primeras pantallas retroiluminadas con LED son propensas a la degradación del fósforo o al efecto de imagen quemada. Active la función Apagado automático de la retroiluminación en la configuración del sistema para que se desactive tras 10 a 15 minutos de inactividad. Este sencillo ajuste de software prolonga considerablemente la vida útil de la retroiluminación, por encima del límite nominal de 50,000 horas.
Consejos de puesta en marcha y cableado
Al cablear la conexión de alimentación de 24 VCC, dirija siempre la alimentación de CC a través de una fuente de alimentación dedicada de clase 2, separada de las cargas inductivas de alta corriente (como contactores o solenoides). Además, conecte el terminal de tierra funcional (GR) a una toma de tierra dedicada de punto único mediante un cableado de 2 mm cuadrados o más grueso. Esto evita que el ruido eléctrico de alta frecuencia degrade las señales de comunicación Ethernet y serie RS-232.
Directrices de instalación
ADVERTENCIA CRÍTICA
Antes de realizar la instalación física, el montaje en el panel o modificaciones en el cableado del NS8-TV00-ECV2, desconecte por completo y bloquee todas las fuentes de alimentación eléctrica aguas arriba. Verifique que las líneas de alimentación estén totalmente desenergizadas. El incumplimiento estricto de los procedimientos de bloqueo y etiquetado puede causar daños catastróficos al hardware, degradación de los puertos de comunicación o descargas eléctricas graves al personal.
1
Prepare un recorte rectangular limpio en el panel que mida exactamente 220.5 mm (+1.0/-0 mm) de ancho por 165.5 mm (+1.0/-0 mm) de alto. Asegúrese de que el grosor del panel esté entre 1.6 mm y 4.8 mm.
2
Verifique que la junta impermeable esté instalada sin pliegues en su ranura, en el borde exterior trasero del marco del HMI. No utilice juntas dañadas o retorcidas, ya que esto anula la clasificación ambiental IP65F.
3
Inserte el terminal HMI por el recorte desde la parte frontal del panel de montaje. Fije la unidad con los soportes de montaje incluidos y apriete los tornillos hasta alcanzar un par de apriete de entre 0.5 y 0.6 N-m. Un apriete excesivo puede deformar el marco frontal y desalinear la pantalla táctil.
4
Conecte el cable de tierra funcional dedicado (GR) al terminal de tierra antes de conectar las líneas de alimentación de 24 VCC. Una vez asegurado, conecte los cables de comunicación y encienda el sistema para verificar el estado del enlace de comunicación.
