Descripción

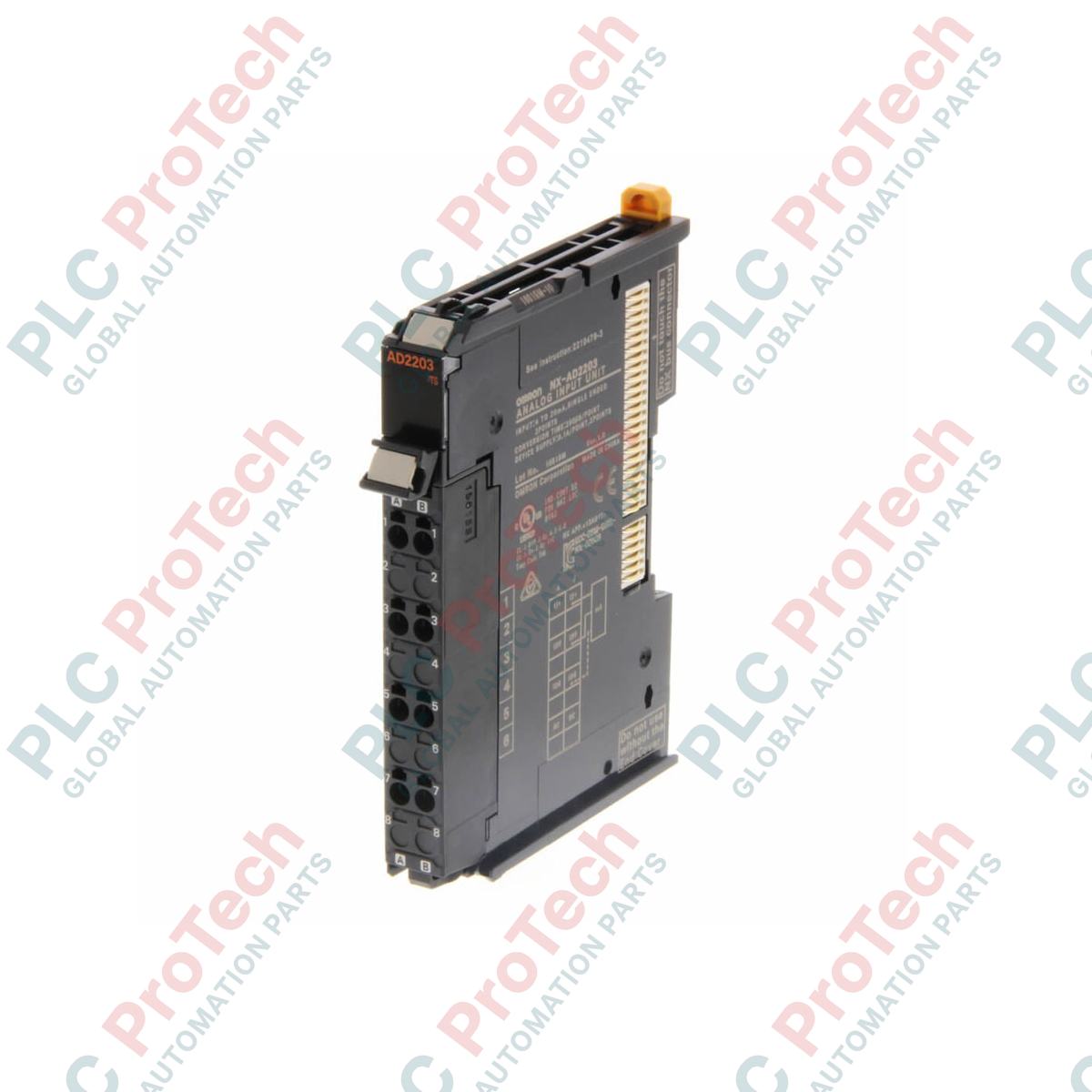

Integrada perfectamente en la arquitectura de automatización Sysmac, la unidad de entrada analógica Omron NX-AD2203 proporciona una adquisición precisa y de alta densidad de señales de corriente para sistemas de control industrial distribuido. Este módulo de E/S ultracompacto tipo slice cuenta con dos entradas analógicas calibradas para lazos de corriente estándar de 4 a 20 mA, lo que permite la conexión directa con transmisores de proceso, caudalímetros y sensores de presión. Al funcionar directamente en el bus NX síncrono, permite adquirir datos a alta velocidad sincronizados con el ciclo de control de la máquina, reduciendo la fluctuación de la señal y mejorando la estabilidad general del lazo en aplicaciones exigentes.

Características principales

• Entrada de corriente de dos canales: Dos entradas independientes de extremo único configuradas específicamente para señales de 4 a 20 mA.
• Alta densidad con 12 mm de ancho: El perfil estrecho reduce el espacio necesario en el carril DIN dentro de los armarios de control eléctrico.
• Tecnología Push-In Plus: El bloque de terminales de sujeción rápida y sin tornillos garantiza conexiones de cableado herméticas y resistentes a las vibraciones.
• Actualización síncrona de E/S: Sincroniza las conversiones de analógico a digital directamente con el ciclo de exploración del controlador maestro EtherCAT.
• Eficiencia alimentada por bus: Los circuitos internos obtienen alimentación directamente del bus NX, eliminando la necesidad de líneas externas de alimentación lógica dedicadas.

Aplicaciones

• Lazos de control de procesos que monitorizan el caudal de líquidos, la presión de gases y la temperatura de recipientes.
• Estaciones de monitorización de agua y aguas residuales que integran transmisores de campo remotos alimentados por el lazo.
• Maquinaria de dosificación y mezcla de productos químicos que requiere una realimentación analógica altamente sincronizada.
• Sistemas de climatización y control ambiental que monitorizan la humedad relativa y la presión diferencial.

Especificaciones técnicas

Conexiones e interfaces

El bloque de terminales frontal utiliza una disposición de abrazaderas accionadas por resorte, diseñada para agilizar el cableado físico y garantizar un funcionamiento sin mantenimiento en condiciones de alta vibración mecánica.

Conclusiones de ingeniería basadas en pruebas empíricas

Modelos alternativos y compatibilidad

El NX-AD2203 está diseñado específicamente para lazos de corriente estándar de 4 a 20 mA. Si los sensores de campo emiten señales de 0 a 20 mA o señales de tensión sin procesar, como 0 a 10 VCC, debe utilizar el NX-AD2603 alternativo o el NX-AD2204 específico para tensión. Asegúrese de que el software Sysmac Studio esté actualizado a la versión 1.10 o posterior para registrar y configurar este módulo en la red del acoplador EtherCAT sin errores de firmware.

Errores de aplicación y notas de ingeniería

Dado que este módulo obtiene directamente del bus NX interno la alimentación principal para su lógica operativa, su consumo de corriente de E/S indicado es de 0.00 A. Sin embargo, esto significa que la alimentación de lazo para los transmisores de campo de 2 hilos debe suministrarse desde un bloque de distribución de alimentación auxiliar externo de 24 VCC. No intente obtener la alimentación de lazo de los transmisores directamente de los terminales del NX-AD2203, ya que no dispone de distribución interna de alimentación para transmisores.

Consejos de puesta en servicio y cableado

Para garantizar que la medición con resolución de 1/8000 permanezca libre de ruido en entornos con alta interferencia electromagnética (EMI), como cerca de variadores de frecuencia activos (VFD), utilice siempre cableado de par trenzado apantallado (STP) para las líneas de entrada analógica. Conecte las pantallas de los cables directamente a los terminales de pantalla B5 o B7 del módulo. Para conexiones con conductores sólidos o cables con puntera, insértelos directamente en el terminal Push-In Plus sin herramientas; para liberarlos, utilice un destornillador pequeño de punta plana en el botón naranja de liberación.
