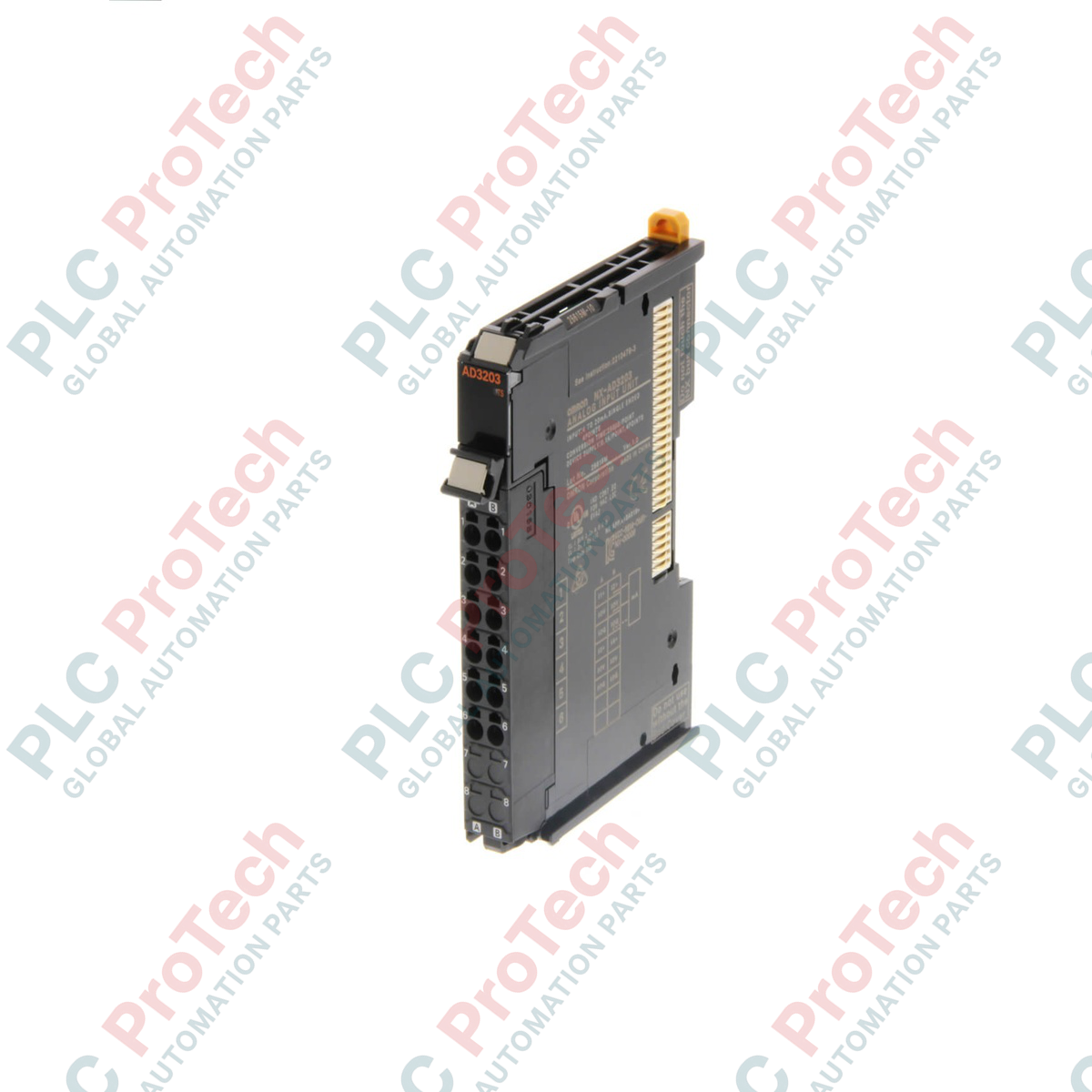

Omron NX-AD3203 Unidad de entradas analógicas de la serie NX

Descripción

Diseñado para una conversión analógica-digital fiable dentro de la plataforma de automatización Sysmac, el módulo de entrada de corriente NX-AD3203 ofrece un procesamiento preciso de señales para entornos industriales modernos. Esta unidad de entrada analógica de 4 puntos se conecta directamente al sistema de E/S de la serie NX, lo que permite una integración fluida con acopladores EtherCAT o EtherNet/IP. Con entradas de extremo único adaptadas a bucles de proceso estándar de 4 a 20 mA, el módulo está diseñado para aplicaciones que requieren capacidades de medición rápidas y una transmisión de datos estable.

La unidad funciona mediante un ciclo de actualización en funcionamiento libre y ofrece una velocidad de conversión rápida de 250 microsegundos por punto. Convierte las señales analógicas de proceso en valores digitales con una resolución de 1/8000, lo que garantiza una supervisión de alta precisión de los instrumentos de campo. Equipada con un bloque de terminales de resorte sin tornillos de 12 terminales, la unidad permite un cableado rápido y una resistencia excepcional a las vibraciones en entornos de maquinaria exigentes.

Características

• Cuatro canales independientes de entrada de corriente analógica de extremo único.
• Rango de entrada estándar de 4 a 20 mA compatible con la mayoría de los transmisores de proceso.
• Velocidad de conversión rápida de 250 microsegundos por punto para el control de bucles de alta velocidad.
• La resolución de 1/8000 proporciona datos de medición detallados.
• Mecanismo de actualización en funcionamiento libre para actualizaciones síncronas y uniformes del bus posterior.
• El bloque de terminales de resorte sin tornillos con 12 puntos simplifica la instalación y reduce las tareas de mantenimiento.
• El diseño compacto de 12 mm de ancho optimiza el aprovechamiento del espacio en el carril DIN.

Aplicaciones

• Sistemas de fabricación de procesos con supervisión de caudal, nivel, temperatura y presión.
• Unidades de control de maquinaria que requieren integración de sensores de alta velocidad.
• Sistemas de instrumentación para el tratamiento de agua y aguas residuales.
• Sistemas de automatización de fábrica y maquinaria de embalaje integrados mediante redes EtherCAT.

Especificaciones técnicas

Directrices de instalación

• Asegúrese de que la alimentación del sistema esté completamente desconectada antes de montar o retirar el módulo de la alineación de unidades del bus NX.
• Monte la unidad firmemente en un carril DIN estándar de 35 mm y compruebe que los ganchos de bloqueo del carril DIN estén completamente encajados.
• Pele los cables de campo a la longitud especificada por el fabricante antes de insertarlos en los terminales de resorte sin tornillos para evitar cortocircuitos.
• Utilice cables de par trenzado apantallados para todos los bucles de corriente analógicos de 4 a 20 mA a fin de minimizar las interferencias electromagnéticas.
• Conecte las pantallas de los cables a tierra en un único punto del panel de control para proteger las señales analógicas de baja tensión del ruido de los bucles de tierra.
