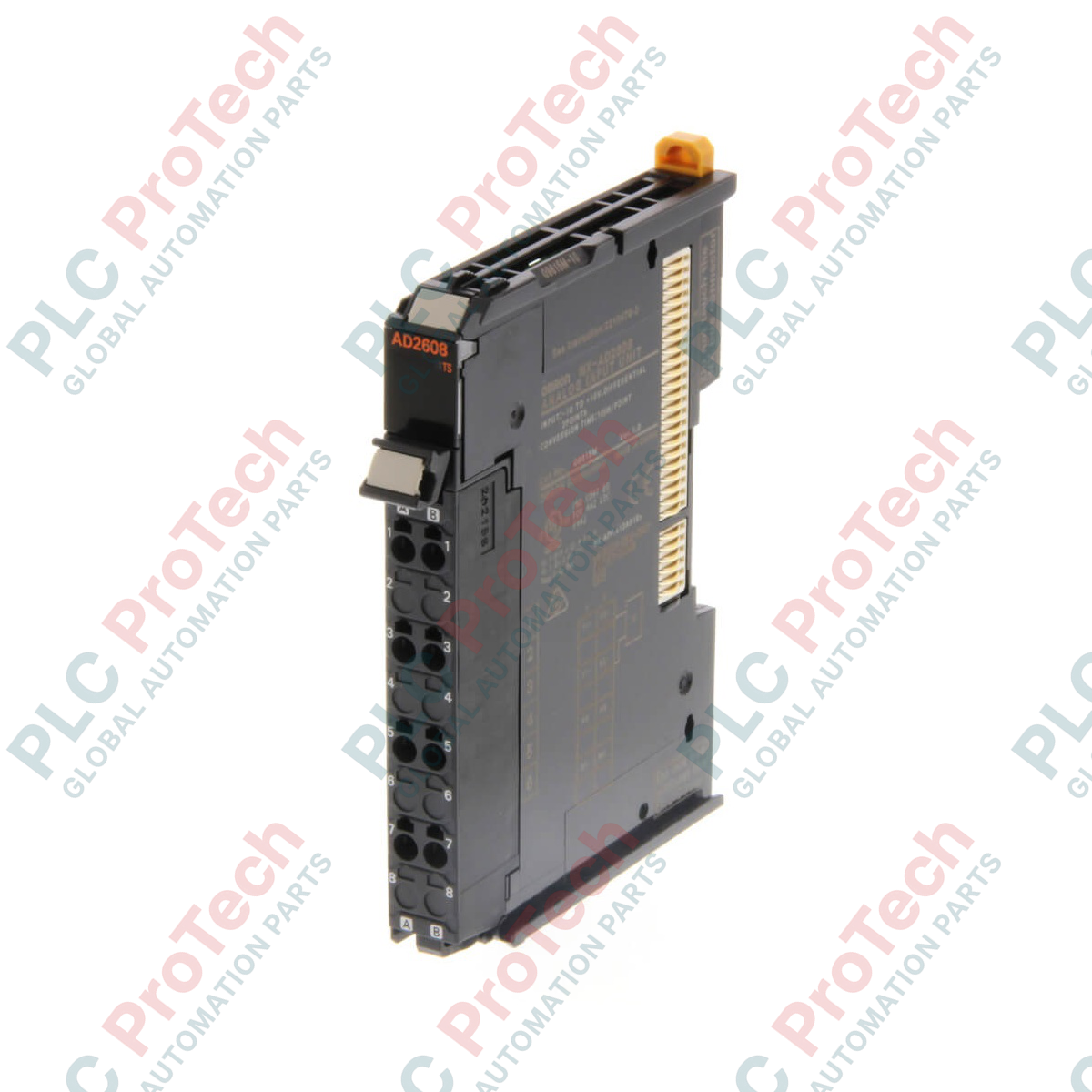

Unidad de entrada analógica Omron NX-AD2608 de la serie NX

Descripción

Diseñado para la adquisición de datos de alta velocidad y alta precisión en sistemas de automatización industrial, el Omron NX-AD2608 es un módulo de entrada analógica de alto rendimiento que incorpora 2 canales de entrada de tensión diferencial. Al funcionar dentro de la plataforma Sysmac, este módulo convierte señales externas de tensión analógica de entre -10 V y +10 V en valores digitales de alta resolución. Con una velocidad de conversión de 10 microsegundos por punto y una alta resolución de 1/30000, está diseñado para aplicaciones que exigen un control preciso de los procesos y tiempos de respuesta rápidos.

El Omron NX-AD2608 permite alternar entre la actualización síncrona de E/S y la actualización Free-Run, lo que permite una sincronización precisa con la CPU del controlador o la unidad de acoplamiento de comunicaciones. El módulo presenta un diseño compacto que ahorra espacio, con una anchura de tan solo 12 mm, e integra un bloque de terminales de conexión con abrazadera sin tornillos para un cableado rápido y fiable en entornos con muchas vibraciones.

Características

• Dos canales de entrada de tensión diferencial independientes con un rango de -10 a +10 V.
• Velocidad de conversión excepcional de 10 us por punto para una respuesta rápida de los bucles de automatización de alta velocidad.
• Alta resolución de medición de 1/30000 para una realimentación precisa.
• Métodos flexibles de actualización de E/S: actualización síncrona de E/S y actualización Free-Run.
• Bloque de terminales de conexión con abrazadera sin tornillos integrado (8 terminales) para simplificar el cableado y el mantenimiento.
• Aislamiento robusto mediante un transformador (alimentación) y un aislador digital (señal) entre las entradas y el bus NX.
• Indicación del estado mediante un indicador TS específico en el panel frontal.

Aplicaciones

• Control de movimiento de alta velocidad y bucles de realimentación de servosistemas.
• Automatización de fábricas y maquinaria de embalaje.
• Sistemas de supervisión de temperatura, presión o caudal de alta precisión.
• Registro de datos y supervisión de procesos en líneas de fabricación.

Especificaciones técnicas

Directrices de instalación

• Montaje: Monte la unidad en un carril DIN estándar de 35 mm. Asegúrese de que la unidad encaje firmemente en su posición junto a los módulos de E/S de la serie NX adyacentes.
• Cableado: Utilice cables rígidos o cables trenzados con punteras. Inserte el cable directamente en el bloque de terminales de sujeción sin tornillos sin utilizar herramientas. Para retirarlo, presione el botón de liberación con un destornillador de punta plana.
• Mitigación del ruido: Utilice cables de par trenzado apantallados para las líneas de entrada analógica. Mantenga el cableado de señales separado de las líneas de alimentación de alta tensión y de los cables de accionamiento de motores para evitar interferencias electromagnéticas.
• Puesta a tierra: Asegúrese de que el terminal de tierra funcional del carril DIN esté correctamente conectado a tierra de acuerdo con los códigos eléctricos industriales locales.
