Descripción

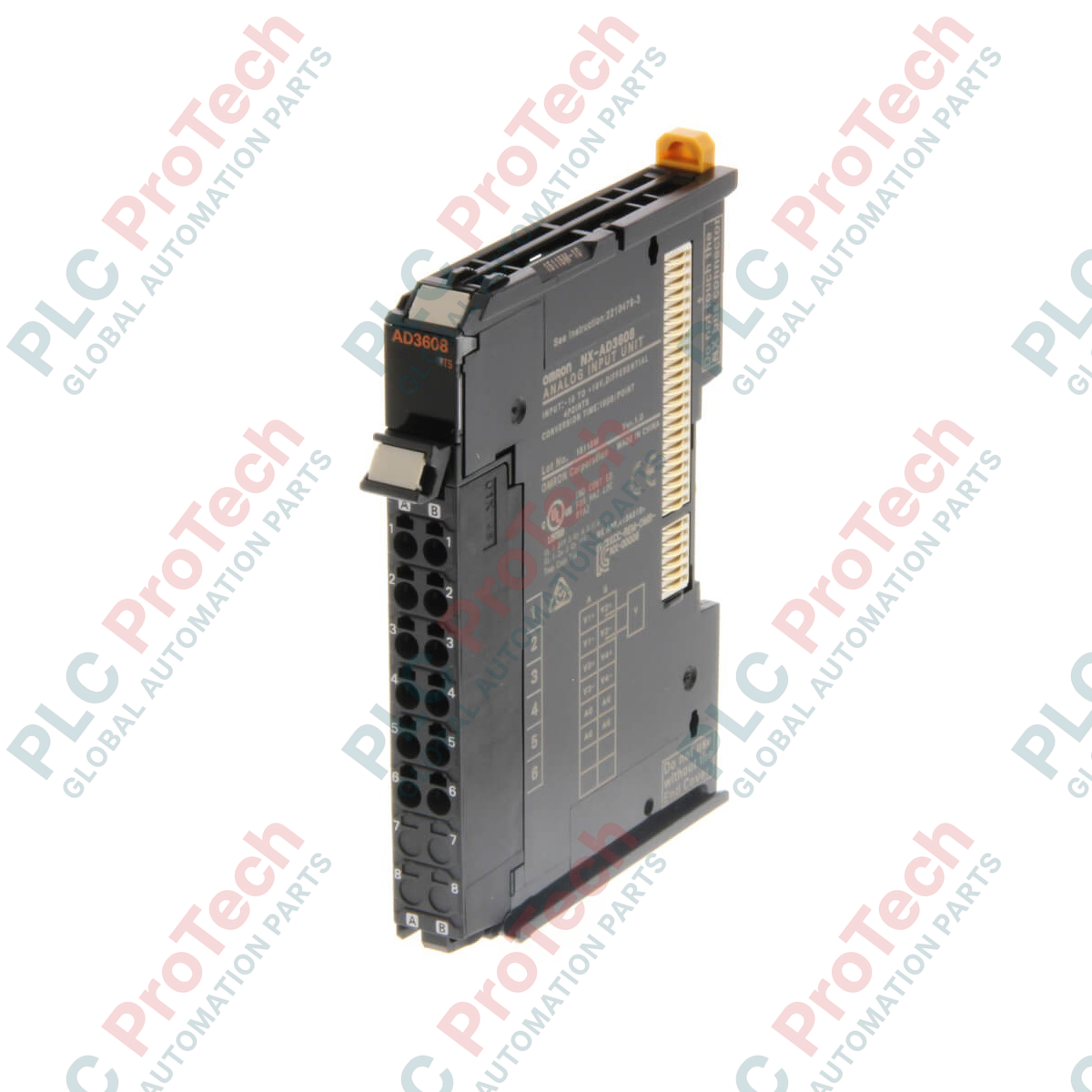

Para la adquisición de datos de tensión de alta velocidad y precisión en arquitecturas de automatización Sysmac, el Omron NX-AD3608 proporciona cuatro canales de entradas analógicas diferenciales de alta resolución. Esta unidad se integra perfectamente en el sistema de E/S de la serie NX, ofreciendo una resolución excepcional de 1/30000 y una velocidad de conversión ultrarrápida de 10 microsegundos por punto. Diseñada para procesar señales de tensión de -10 a +10 VDC, admite modos de actualización de E/S síncrona y en modo libre, lo que garantiza una sincronización precisa con la CPU host o la unidad de acoplamiento EtherCAT. El bloque de terminales integrado de 12 terminales sin tornillos Push-In Plus garantiza un cableado de campo seguro y resistente a las vibraciones.

Características

• Cuatro canales de entrada analógica diferencial dedicados a señales de tensión.
• Rango flexible de entrada de tensión de -10 a +10 VDC, con un rango de conversión de entrada de -5% a 105%.
• Ciclo de conversión de alta velocidad de 10 microsegundos por punto para procesos muy dinámicos.
• Actualización de E/S síncrona y actualización en modo libre seleccionables para adaptarse a los requisitos del sistema.
• Aislamiento mediante transformador y aislador digital entre los canales de entrada y el bus NX interno.
• Bloque de terminales de 12 terminales Toolless Push-In Plus (sujeción sin tornillos) para una instalación rápida y un mantenimiento sencillo del cableado.
• Indicador de estado TS integrado para diagnósticos rápidos del módulo local.

Aplicaciones

• Sistemas de control de tensión y presión de bucle cerrado de alta velocidad.
• Supervisión de retroalimentación analógica en tiempo real en maquinaria de envasado y transformación.
• Seguimiento de posición de precisión mediante sensores analógicos de desplazamiento.
• Configuraciones de adquisición de datos que requieren sincronización a nivel de microsegundos a través de redes EtherCAT.

Especificaciones técnicas

Conexiones e interfaces

Conclusiones de ingeniería basadas en pruebas empíricas

Modelos alternativos y compatibilidad

El NX-AD3608 forma parte del ecosistema Omron Sysmac. Al planificar migraciones o ampliaciones, asegúrese de que la unidad CPU NX1P2, NX102 o de la serie NJ utilice un firmware compatible con E/S síncronas de alta velocidad. Tenga en cuenta que la actualización síncrona solo funciona cuando este módulo está montado junto a una CPU o a un acoplador EtherCAT (como el NX-ECC203) que admita de forma nativa relojes distribuidos (DC).

Errores comunes de aplicación y notas de ingeniería

Dado que este módulo utiliza un diseño de entrada diferencial sin aislamiento entre canales, todas las conexiones de terminales negativos (V1- a V4-) deben permanecer dentro del rango de tensión de modo común. Si existe una diferencia de potencial elevada entre las tierras de las fuentes de señal, circulará corriente por el bucle de tierra, lo que provocará errores graves de medición o incluso una avería del hardware. Asegúrese de que las fuentes de señal estén completamente flotantes o conectadas a un único punto de referencia común antes de entrar en el módulo.

Consejos para la puesta en servicio y el cableado

Para proteger la resolución altamente sensible de 1/30000, utilice siempre cables de par trenzado apantallado (STP) de alta calidad para todas las líneas analógicas. Conecte las pantallas de los cables a un único punto de la barra de tierra funcional del panel de control. Para obtener la máxima inmunidad al ruido, tienda los cables de señal analógica en una canaleta exclusiva, aislada de las líneas de alimentación trifásica y de los cables de salida de los variadores de frecuencia (VFD).

Directrices de instalación
