Descripción

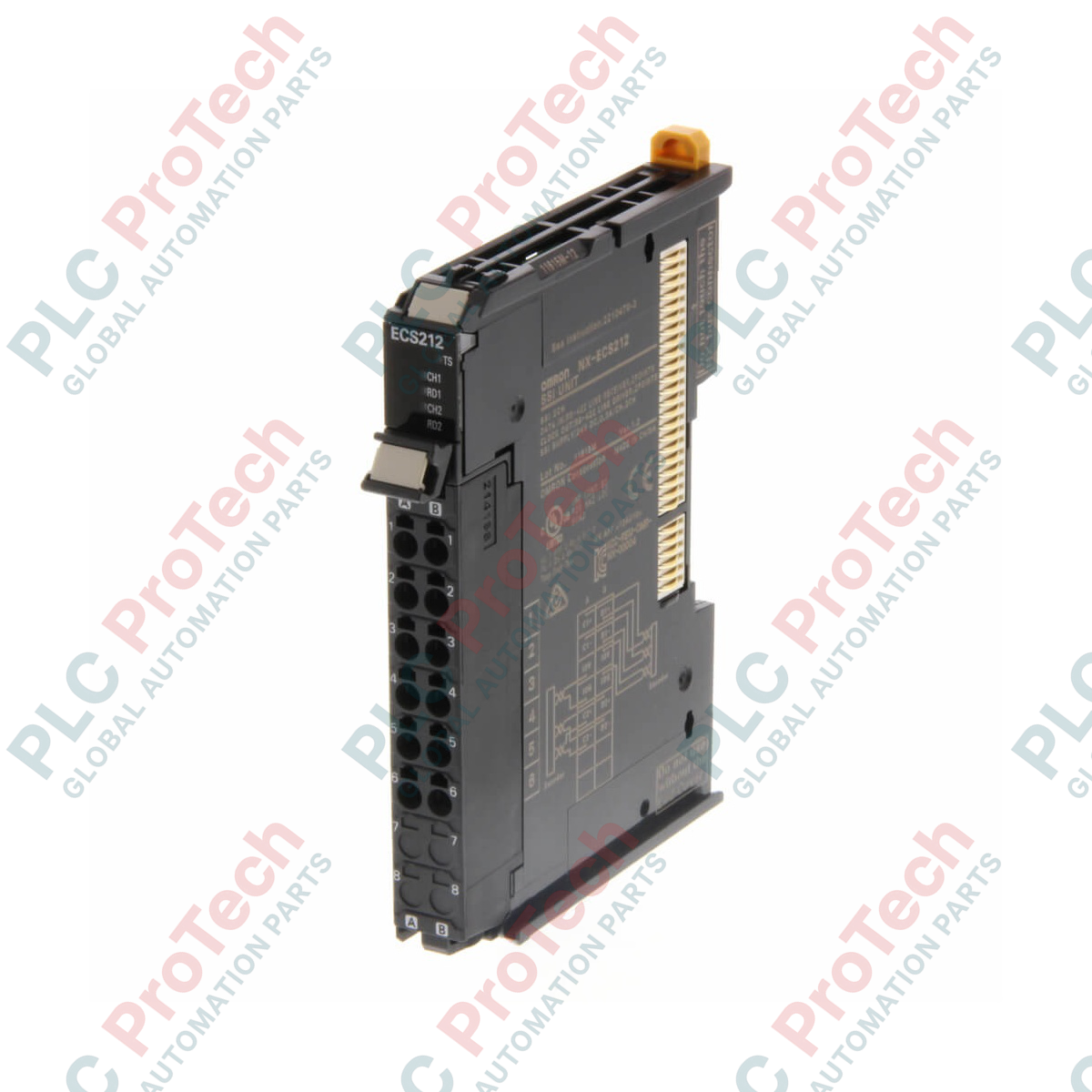

Al integrar la retroalimentación de encoders absolutos en sistemas de control de movimiento en tiempo real, el Omron NX-ECS212 funciona como un módulo de entrada SSI de alta densidad y doble canal, diseñado para plataformas basadas en Sysmac. Esta unidad de interfaz de posición decodifica directamente las señales de la interfaz serie síncrona (SSI) en el bus local o mediante acopladores EtherCAT distribuidos, y proporciona una sincronización inferior al microsegundo para ejes de movimiento de precisión. Equipada con un sistema de conexión de inserción a presión sin tornillos de 12 puntos, simplifica el cableado de campo y mantiene una excelente integridad de señal mediante comunicaciones diferenciales RS-422. Al utilizar la conversión de código Gray y admitir velocidades de transmisión de hasta 2,0 MHz, este módulo proporciona datos de posicionamiento de alta resolución e inmunes al ruido directamente en el ciclo activo de la CPU del controlador.
Características
-
Interfaz de doble canal: Opera simultáneamente dos canales de encoder SSI independientes dentro de una sola unidad.
-
Actualización síncrona: Admite actualizaciones de E/S síncronas, actualizaciones en funcionamiento libre y actualizaciones priorizadas por período de tarea para ajustarse a ciclos de movimiento estrictos.
-
Velocidades de comunicación flexibles: Velocidades de transmisión configurables de 100 kHz a 2,0 MHz (100, 200, 300, 400, 500 kHz, 1,0, 1,5 y 2,0 MHz).
-
Interfaces eléctricas estandarizadas: Utiliza transmisores de línea RS-422-A estándar de EIA para las señales de reloj y receptores de línea RS-422-A para las líneas de datos.
-
Procesamiento dinámico de datos: Longitudes de datos configurables de hasta 32 bits, con compatibilidad con el procesamiento de datos de entrada en código binario, código Gray o flujo de datos sin conversión.
-
Alto aislamiento galvánico: La protección del circuito basada en un aislador digital protege la lógica interna frente a perturbaciones del entorno industrial.
Aplicaciones
- Control de posicionamiento absoluto en sistemas de pórtico de alta velocidad para recoger y colocar.
- Seguimiento de la orientación y alineación de mesas giratorias en maquinaria de embalaje.
- Sistemas de retroalimentación de actuadores lineales en celdas de ensamblaje de fabricación automotriz.
- Elevación vertical continua y sincronización de coordenadas del polipasto.
Tabla de especificaciones técnicas
| Parámetro |
Valor / Especificación |
| Fabricante |
Omron |
| Número de modelo |
NX-ECS212 |
| Serie de productos |
Unidad de interfaz de posición de la serie NX |
| Número de canales |
2 canales |
| Método de actualización de E/S |
Actualización en funcionamiento libre, E/S síncrona o priorizada por período de tarea |
| Conexiones externas |
Bloque de terminales de inserción a presión sin tornillos (12 terminales) |
| Señales de entrada |
Entrada de datos (D+, D-) × 2 canales |
| Señales de salida |
Salida de reloj (C+, C-) × 2 canales |
| Interfaz de E/S |
Interfaz serie síncrona (SSI) |
| Nivel de salida de reloj |
Niveles del transmisor de línea RS-422-A estándar de EIA |
| Nivel de entrada de datos |
Niveles del receptor de línea RS-422-A estándar de EIA |
| Longitud máxima de datos |
32 bits (configurables para una vuelta, múltiples vueltas y estado) |
| Opciones de codificación |
Sin conversión, código binario ni código Gray |
| Método de aislamiento |
Aislamiento físico mediante aislador digital |
| Peso neto de la unidad |
65 g |
| Peso de envío (calculado) |
1,0 kg |
| Dimensiones del paquete (calculadas) |
100 x 30 x 80 mm |
Conexiones e interfaces
| Número de terminal |
Nombre del terminal |
Función / dirección de la señal |
| A1 |
CH1 C+ |
Salida de reloj SSI del canal 1 (+) |
| A2 |
CH1 C- |
Salida de reloj SSI del canal 1 (-) |
| A3 |
CH1 D+ |
Entrada de datos SSI del canal 1 (+) |
| A4 |
CH1 D- |
Entrada de datos SSI del canal 1 (-) |
| A5 |
COUT1 |
Salida externa 1 / conexión de distribución de energía |
| A6 |
COUT2 |
Salida externa 2 / conexión de distribución de energía |
| B1 |
CH2 C+ |
Salida de reloj SSI del canal 2 (+) |
| B2 |
CH2 C- |
Salida de reloj SSI del canal 2 (-) |
| B3 |
CH2 D+ |
Entrada de datos SSI del canal 2 (+) |
| B4 |
CH2 D- |
Entrada de datos SSI del canal 2 (-) |
| B5 |
IOV |
Terminal positivo de la fuente de alimentación de E/S |
| B6 |
IOG |
Terminal de tierra de la fuente de alimentación de E/S |
Modelos alternativos y compatibilidad
El NX-ECS212 es compatible con todos los controladores de las series Sysmac NJ, NX1P y NX102, así como con las unidades acopladoras EtherCAT de la serie NX (por ejemplo, NX-ECC201/202/203). Para entornos en los que se requiera realimentación incremental en lugar de protocolos SSI absolutos, consulte el modelo de entrada de encoder incremental NX-EC0122. Tenga en cuenta que se requiere la versión de firmware 1.0 o posterior tanto en el acoplador de bus como en las configuraciones de Sysmac Studio para garantizar la compatibilidad paramétrica completa con diseños de trama de 32 bits.
Errores de aplicación y notas de ingeniería
Al implementar el NX-ECS212 con longitudes de cable extendidas, tenga en cuenta que los retardos de propagación limitan directamente las velocidades de transmisión. Para tendidos de cable de hasta 100 metros, no supere una frecuencia de transmisión de 100 kHz. Aunque la interfaz física es EIA-RS-422-A, el módulo no integra una salida local de alimentación para el encoder; este debe alimentarse mediante líneas externas de 24 VDC o 5 VDC tendidas a través de la alimentación IOV/IOG del terminal NX o de un módulo independiente de distribución de energía.
Consejos de puesta en marcha y cableado
Para evitar interferencias de ruido inductivo procedentes del cableado cercano de los motores, asegúrese de que todas las líneas de reloj y datos utilicen cableado de par trenzado apantallado individualmente (STP). Conecte los cables de drenaje del apantallamiento al bloque de tierra central del panel o a una placa de conexión de apantallamiento específica, en lugar de dejarlos flotantes. En Sysmac Studio, asegúrese de configurar exactamente el formato de trama (la asignación de bits de estado de una vuelta, multivuelta y auxiliares) para que coincida con precisión con la hoja de datos del encoder del fabricante. Las asignaciones incorrectas de longitud provocarán errores de decodificación de desplazamiento.
Directrices de instalación
ADVERTENCIA CRÍTICA:
Desconecte todas las fuentes de alimentación de campo primarias y secundarias antes de insertar o retirar el módulo del conjunto del carril DIN. Trabajar en un sistema energizado puede provocar fallos graves del equipo, interrupciones de las comunicaciones en el bus NX y lesiones físicas al personal.
1
Monte la unidad NX directamente en el carril DIN deslizando las guías laterales de la unidad hasta que encaje firmemente con un clic en el controlador o módulo acoplador de bus adyacente.
2
Inserte los cables rígidos previamente pelados o con punteras en los terminales de inserción a presión sin tornillos. No se necesitan herramientas para la inserción; simplemente introduzca la puntera directamente en el orificio del terminal correspondiente.
3
Asegúrese de que la alimentación externa de los bloques de terminales IOV e IOG esté activa para alimentar las interfaces internas del bus de comunicaciones RS-422.
