Descripción

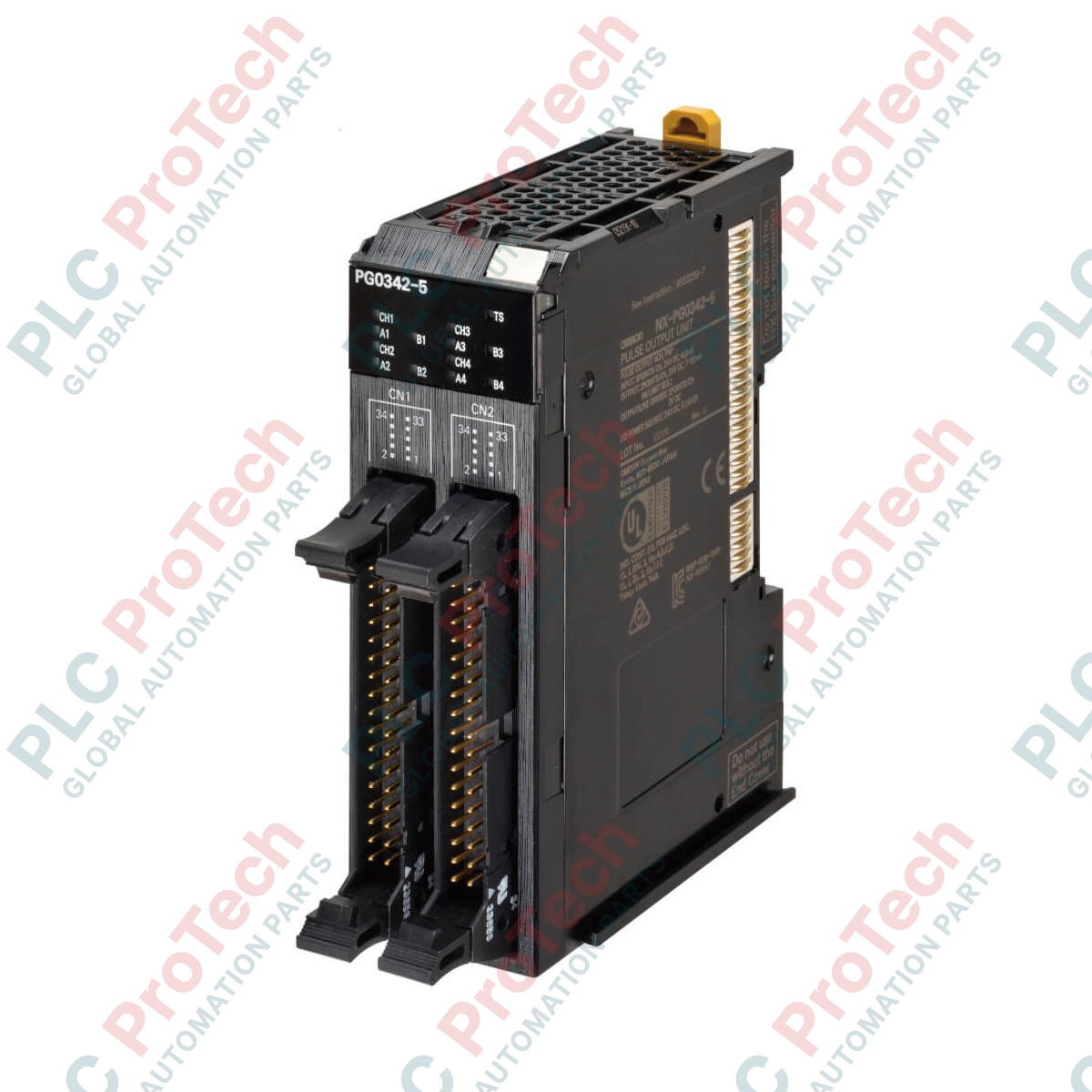

Diseñada para coordinar movimientos de alto rendimiento en arquitecturas de automatización Sysmac, la unidad de salida de pulsos Omron NX-PG0332-5 ofrece un control de lazo abierto multieje de precisión para sistemas servo y paso a paso. Este módulo especializado de E/S por rebanada se integra sin problemas en la plataforma NX Series y ofrece 4 canales de alta velocidad con salidas de controlador de línea diseñadas para ofrecer una alta inmunidad al ruido y transmisión a larga distancia. Mediante la actualización síncrona de E/S, la unidad sincroniza las salidas de pulsos con el ciclo principal del controlador EtherCAT, elimina las fluctuaciones y garantiza un posicionamiento determinista para aplicaciones exigentes de envasado, montaje e indexado.
Características principales
-
4 canales independientes: Capacidad de posicionamiento multieje en un formato compacto de 30 mm de ancho.
-
Salida de alta velocidad con controlador de línea: Alcanza una frecuencia máxima de pulsos de 4,000,000 pps para un posicionamiento de alta resolución.
-
Actualización síncrona: Sincroniza la ejecución de E/S directamente con el período de la tarea principal del controlador Sysmac NJ/NX.
-
Conectores MIL dobles: Las conexiones externas de alta densidad de 34 pines simplifican el precableado del armario y reducen el espacio ocupado.
-
Modos de pulso flexibles: Admite los modos de dirección de avance/retroceso, pulso más dirección y diferencial de fase 1x/2x/4x.
Aplicaciones
- Maquinaria de etiquetado y envasado de alta velocidad.
- Pórticos cartesianos multieje y robots de recogida y colocación.
- Sistemas de manipulación de obleas semiconductoras y mesas de alineación.
- Sistemas de alimentación para prensas de estampado y conformado de metal.
Especificaciones técnicas
| Parámetro |
Especificación |
| Fabricante |
Omron |
| Número de modelo |
NX-PG0332-5 |
| Tipo de módulo |
Unidad de salida de pulsos (tipo NPN) |
| Número de canales |
4 canales |
| Formato de salida de pulsos |
Salida de controlador de línea |
| Velocidad máxima de salida de pulsos |
4,000,000 pps (4 Mpps) |
| Método de actualización de E/S |
Actualización síncrona de E/S o actualización prioritaria según el período de la tarea |
| Rango de posicionamiento |
De -2,147,483,648 a 2,147,483,647 pulsos |
| Rango de control de velocidad |
De 1 a 4,000,000 pps |
| Entradas por canal |
5 entradas externas |
| Salidas por canal |
5 salidas (1 de avance, 1 de pulsos de retroceso y 3 salidas externas) |
| Consumo de corriente |
Máximo de 50 mA por conector desde la fuente de alimentación de E/S |
| Conexión externa |
Conector MIL (34 terminales x 2) |
| Dimensiones (W x Al x Pr) |
30 x 100 x 71 mm |
| Peso |
0.15 kg |
Conexiones e interfaces
| Tipo de terminal |
Asignación de señales |
Límites de cable |
| Conector MIL (pines 1-34, A/B) |
Salidas de controlador de línea, entradas de origen y límite, y E/S auxiliares |
Máximo 10 m (controlador de línea), máximo 3 m (otras E/S) |
Observaciones empíricas de ingeniería
Modelos alternativos y compatibilidad
El NX-PG0332-5 está diseñado para conectarse a accionamientos de terceros mediante conectores MIL estándar. Para el cableado punto a punto a bloques de terminales de accionamientos que no sean MIL, los ingenieros deben utilizar unidades de conversión de conector a terminal de la serie Omron XW2R junto con cables XW2Z preensamblados para evitar la diafonía de señales y errores de conexión.
Errores de aplicación y notas de ingeniería
Como este módulo utiliza salidas de controlador de línea, no puede conectarse directamente a entradas de motores paso a paso o servos de un solo extremo (colector abierto) sin un convertidor externo de señal diferencial a señal de un solo extremo. Intentar controlar directamente circuitos de un solo extremo provocará distorsión de la señal, pérdida de sincronización de posición o daños en la etapa del controlador de salida.
Consejos para la puesta en marcha y el cableado
Para garantizar la integridad de la señal a la frecuencia máxima de 4,000,000 pps, utilice cableado de par trenzado apantallado (STP) para la interfaz MIL. Conecte el blindaje del cable directamente a la barra de tierra funcional del panel de control y mantenga lo más cortos posible los extremos de los cables sin apantallar dentro de la carcasa del accionamiento para minimizar la susceptibilidad al ruido de alta frecuencia.
Directrices de instalación
ADVERTENCIA CRÍTICA: Antes de montar, cablear o realizar tareas de mantenimiento, aísle todas las fuentes de alimentación primaria y auxiliar que suministren energía al bus NX y a los servoaccionamientos o motores paso a paso físicos. De no hacerlo, podrían producirse descargas eléctricas, comandos de movimiento no autorizados o fallos permanentes del hardware.
1
Alinee la ranura de alineación del NX-PG0332-5 con la guía deslizante del módulo NX adyacente o con el conector de bus NX del acoplador.
2
Presione la unidad recta contra el riel DIN hasta oír el clic de los ganchos de bloqueo, que la fijarán en su lugar.
3
Conecte los cables MIL dobles y compruebe que ambos clips de bloqueo laterales de los conectores encajen con un clic para garantizar un contacto eléctrico fiable.
