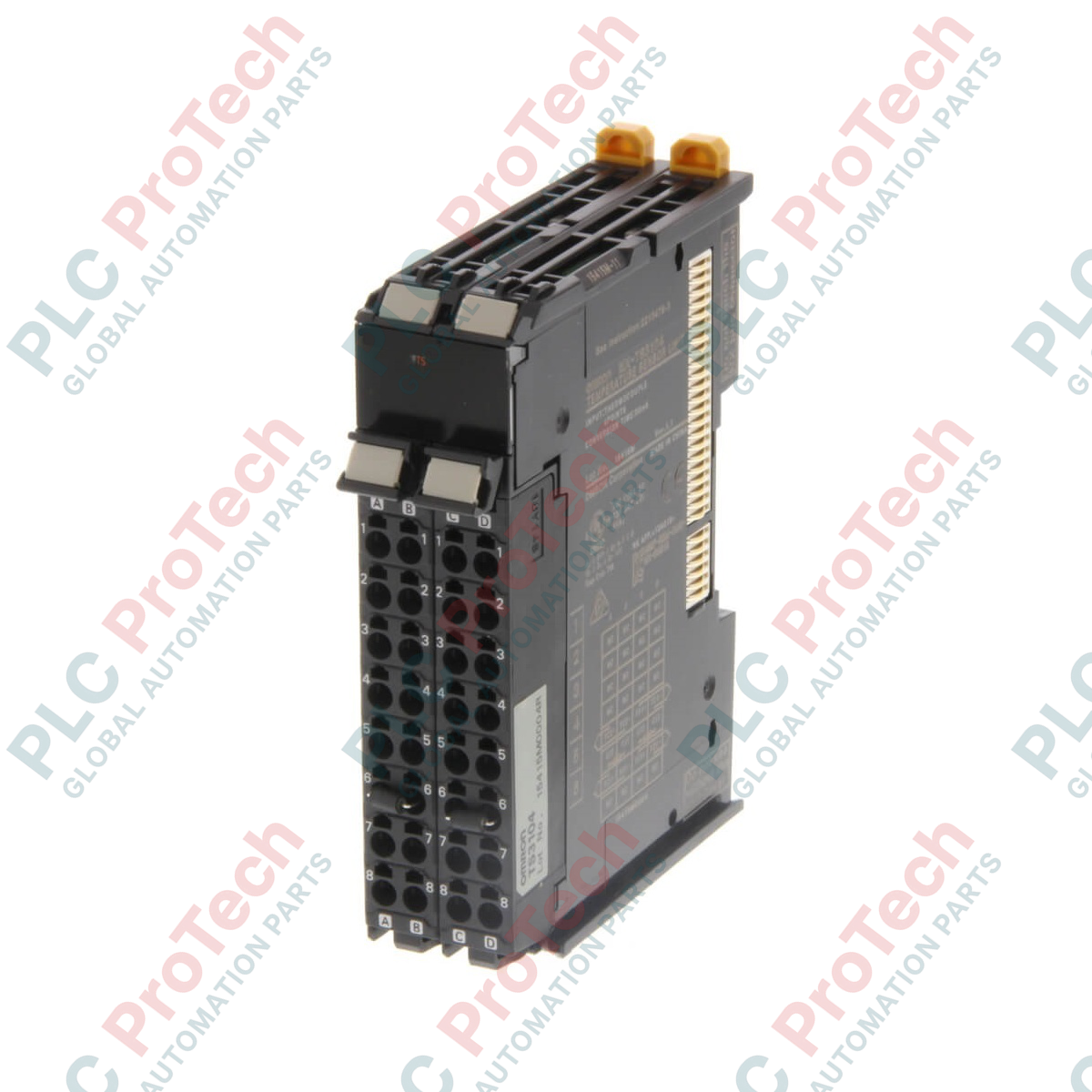

Optimizada para el monitoreo térmico de alta velocidad y alta densidad, la Omron NX-TS3204 es una unidad de entrada de temperatura de 4 puntos diseñada para integrarse directamente en los bastidores de PLC de la serie NX y en acopladores de E/S distribuidas. Esta unidad proporciona circuitos de interfaz dedicados para termómetros de resistencia (RTD), lo que permite una calibración precisa y una retroalimentación de temperatura fiable en sistemas exigentes de automatización industrial. Gracias al aislamiento entre canales y a una arquitectura ADC robusta y de alta resolución, protege los lazos de señal vulnerables frente a altas tensiones de modo común y al ruido eléctrico habitual en instalaciones industriales pesadas.
| Parámetro | Valor de especificación |
|---|---|
| Fabricante | Omron |
| Código de modelo | NX-TS3204 |
| Tipo de módulo | Unidad de entrada de temperatura (termómetro de resistencia) |
| Número de entradas | 4 canales |
| Sensores compatibles | Pt100 (3 hilos), Pt1000 (3 hilos) |
| Tiempo de conversión | 60 ms/unidad |
| Resolución de medición | Máx. 0,001 °C |
| Corriente de detección de entrada | Aprox. 0,25 mA |
| Efecto de la resistencia del conductor | Máx. 0,06 °C/ohmio (resistencia máxima permitida: 20 ohmios) |
| Método de actualización de E/S | Actualización en funcionamiento libre |
| Método de aislamiento | Transformador (alimentación) y aislador digital (señal) entre las entradas y el bus NX, además de aislamiento entre canales |
| Rigidez dieléctrica | 510 VCA durante 1 minuto entre circuitos aislados (corriente de fuga máx. de 5 mA) |
| Consumo de energía de la unidad NX | 1,45 W máx. (enlace CPU/CCU); 1,05 W máx. (acoplador de comunicaciones) |
| Dimensiones físicas | 24 mm (W) x 100 mm (alto) x 71 mm (profundidad) |
| Peso | 0,13 kg (neto) |
La unidad slice NX-TS3204 se integra tanto en estructuras de controladores Sysmac NX1P2 / NX102 locales como en nodos de E/S remotas mediante acopladores EtherCAT (NX-ECC) o EtherNet/IP (NX-EIC). A diferencia de las unidades de temperatura de 2 puntos (como la NX-TS2204), este diseño de 4 puntos utiliza conectores de inserción de 16 puntos de alta densidad en filas dobles, lo que permite un espaciado reducido en el carril DIN, pero requiere planificar cuidadosamente el tendido de los cables de los sensores de entrada.
Para mantener la alta precisión nativa de 0,001 °C, los ingenieros deben evitar resistencias de cableado asimétricas. Aunque las RTD de 3 hilos compensan la resistencia uniforme de las líneas, las resistencias desiguales de los conductores entre las ramas A y B/B' generan directamente desviaciones de medición. Mantenga las resistencias individuales de los conductores por debajo de 20 ohmios y dirija las líneas de señal lejos de variadores de frecuencia grandes (VFD) y circuitos de control de motores de alta corriente para evitar derivas inducidas por EMI.
Este módulo requiere un período de calentamiento de 30 minutos antes de iniciar las rutinas de calibración del sistema. Al conectar cables rígidos o cables trenzados con punteras, simplemente empuje el cable directamente en el terminal sin abrir la abrazadera con una herramienta. Al realizar la puesta en servicio mediante Sysmac Studio, asegúrese de definir explícitamente los parámetros del filtro de entrada y el tipo de sensor de destino (Pt100 o Pt1000) en los ajustes de operación de la unidad, ya que las configuraciones incompatibles generarán valores de temperatura erráticos o indicadores de fallo.
Alinee las guías deslizantes de la unidad NX-TS3204 con el módulo adyacente o el acoplador de bus del carril DIN de 35 mm.
Deslice firmemente el módulo hasta que el mecanismo de bloqueo integrado encaje en el carril DIN con un clic audible.
Pele los cables del sensor de temperatura entre 8 y 10 mm o crimpe sus extremos con punteras adecuadas; después, insértelos directamente en el bloque de terminales sin tornillos orientado hacia el frente.
Compruebe que la puesta a tierra de la pantalla de campo esté correctamente fijada a la barra de tierra funcional situada debajo de la línea del carril DIN.
Envío express mundial
Devoluciones y garantía
Fabricante: Omron
Número de producto: NX-TS3204
País de origen:Japón
Tipo de producto: Unidades de entrada de temperatura
Pago: Transferencia bancaria, Western Union
Peso: 130g
Dimensiones: 24 (W) x 100 (H) x 71 (D) mm
Puerto de envío: Xiamen
Garantía: 12 meses
